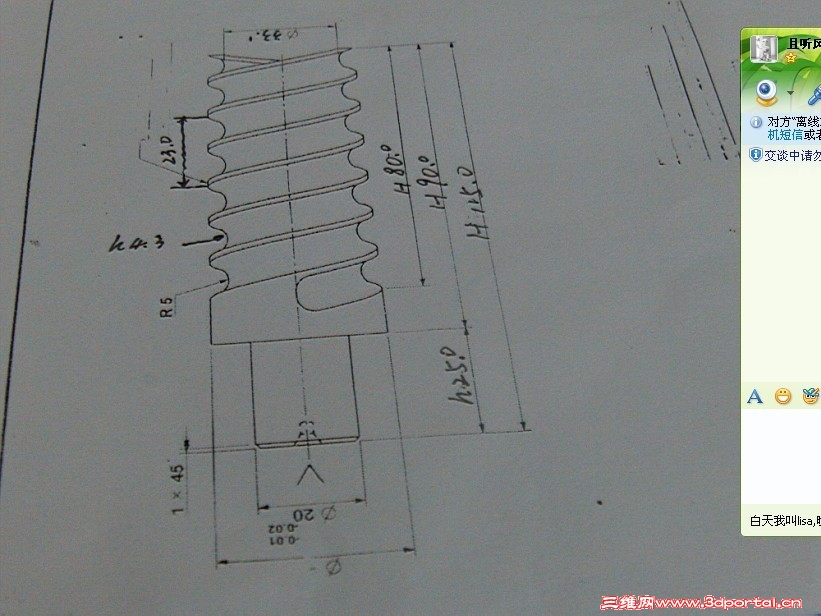

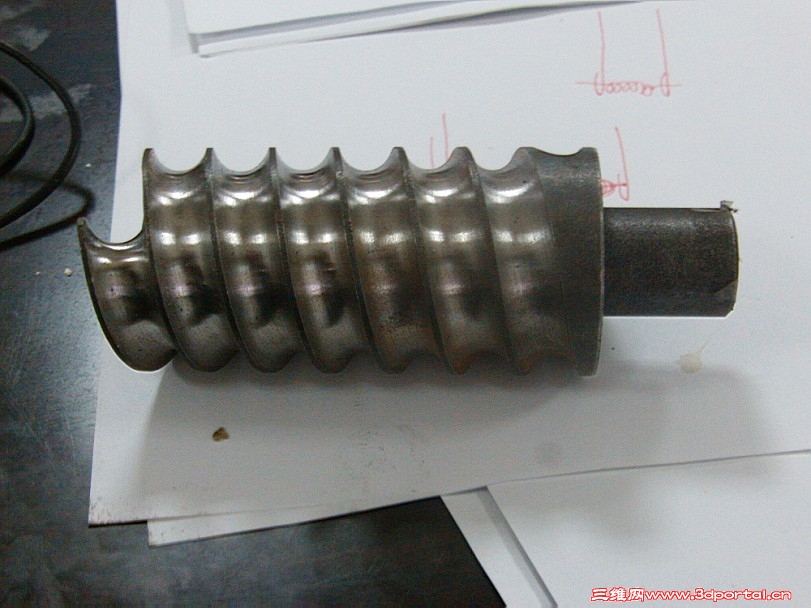

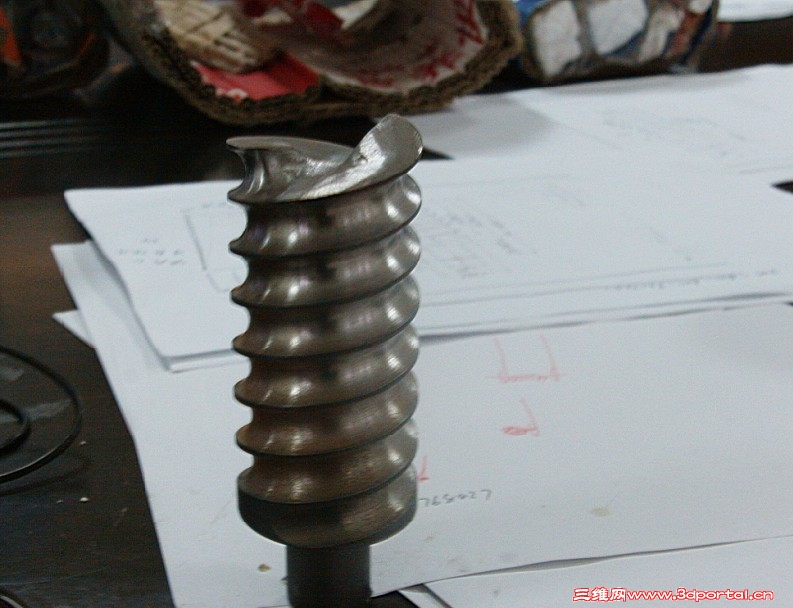

这样的螺纹头部跟尾部用Solidworks怎么处理

coke2010 · 发表于 2011-11-19 08:31:28

您需要登录才可以下载或查看，没有帐号？注册

x

注：加工时是依据数模加工！

jmok520 · 发表于 2011-11-19 08:46:36

用变距螺旋线画好路径后再扫描。

coke2010 · 发表于 2011-11-19 09:04:40

能否来个模型图谢谢！ 2# jmok520

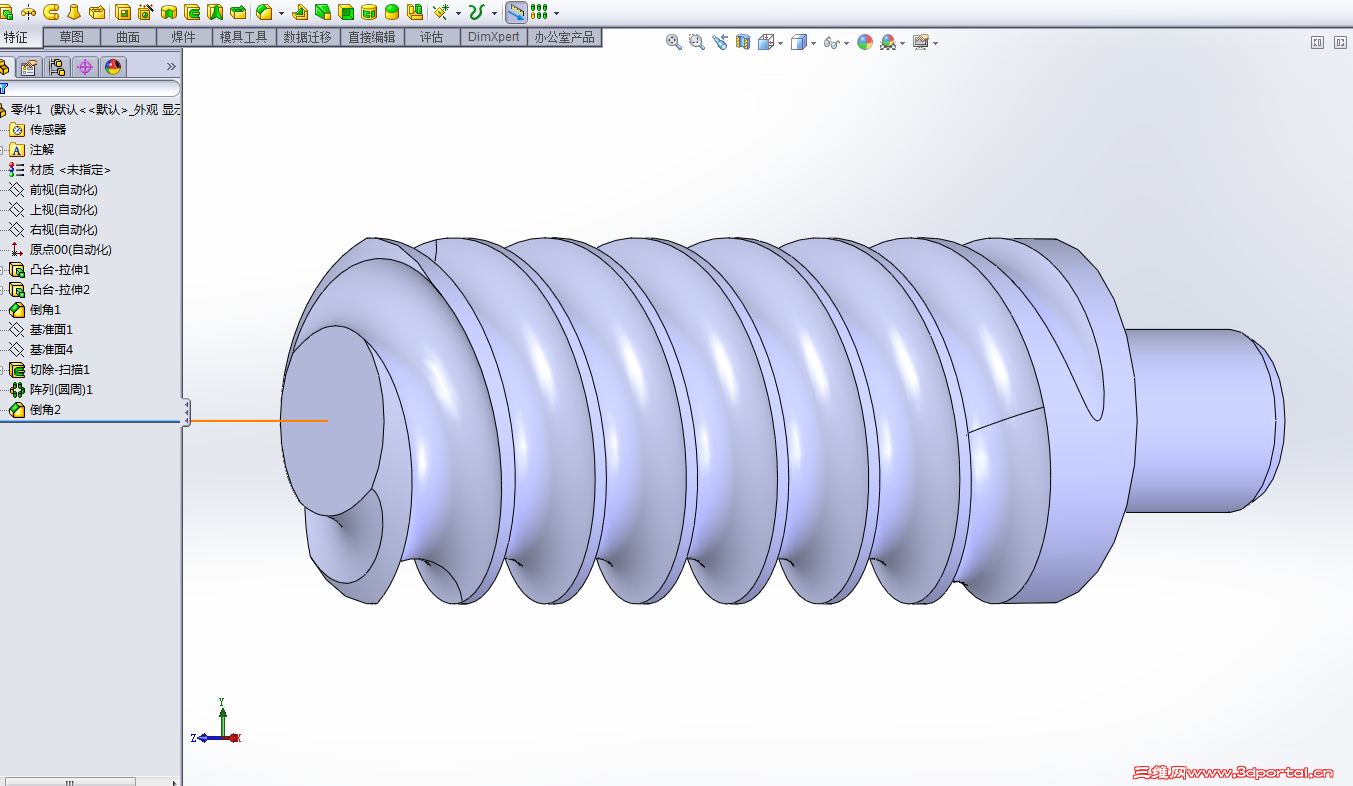

LINDAFANG@ · 发表于 2011-11-19 09:56:26

这样的螺纹头部跟尾部用Solidworks怎么处理

coke2010 · 发表于 2011-11-19 11:20:29

首先谢谢你！不过你画的头部没有铣刀刃的那种效果
尾部也不是那样的收尾
这个是用球头刀加工出来的 4# LINDAFANG@

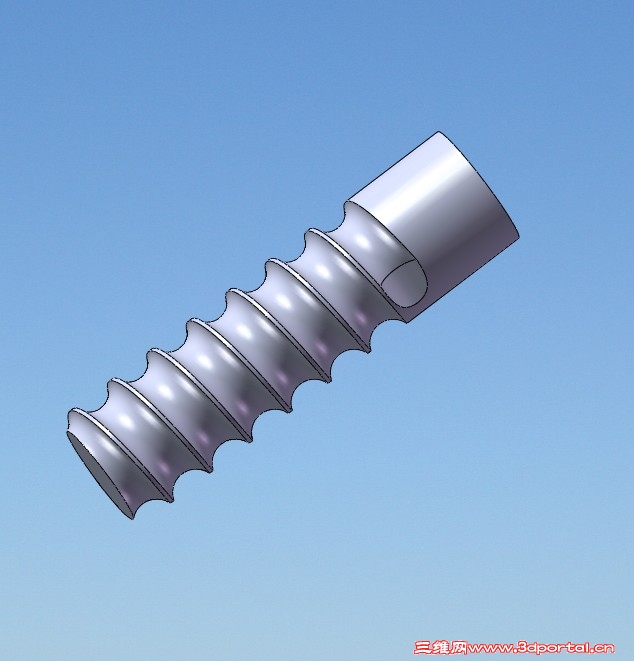

jmok520 · 发表于 2011-11-19 11:20:55

零件4.rar (490.89 KB, 下载次数: 38)

coke2010 · 发表于 2011-11-19 13:15:42

不知道是图纸不清楚还是我误导大家 6# jmok520

jiku88888 · 发表于 2011-11-19 16:17:20

高手快来协助啊！不要沉了。帮顶！

azy11 · 发表于 2011-11-20 20:38:57

画的不错，谢谢分享，

fsjt · 发表于 2011-11-21 09:38:44

本帖最后由 fsjt 于 2011-11-24 12:57 编辑


coke2010 · 发表于 2011-11-23 15:16:30

能否上传模型图，谢谢 10# fsjt

fsjt · 发表于 2011-11-24 12:50:52

本帖最后由 fsjt 于 2011-11-24 12:58 编辑

SW2011 没变距

螺旋-1.rar (589.12 KB, 下载次数: 36)

coke2010 · 发表于 2011-11-24 14:44:32

谢谢你！ 12# fsjt
