[已答复] [求助]求几个简单三维图的画法

[复制链接]
发表于 2011-11-18 13:31:03 | 显示全部楼层 |阅读模式 来自: 中国重庆

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 fantasticzhu 于 2011-11-20 13:43 编辑
! T. Y) {/ W" E" X+ g# u+ |( ^3 l
, w* L1 J: v( f% G2 Y8 k; n小弟最近在学习AutoCAD三维绘图,新手一个。
3 j' N- @8 e5 y2 E! t, u1 {# G在网上下载的一个练习题中有如下几处不明白的地方,望前辈们指点一二。
9 H6 N$ K0 H+ V  C6 x( V4 Q0 A& f# g; w( A+ |: f
1.* Z/ g7 e  d, i( ^* X) F0 B
A.下图中螺钉上部的形状我实在不能想象出来。是他画错了还是我空间想象能力没到位?
" O, B5 [; d( J0 ^- a( o" ]% C: h1 i% RB.下图中螺钉的直径未给出,是否不能确定其大小?
, x$ N, f  S. K! D% q8 s p01 8-1.jpg 6 i" s! [* M+ ~, s

* y1 e3 U3 \- v7 ^6 a2./ o0 N* M( v$ o2 [% A
这题指明用“放样”的方式来做。0 G. ?9 M1 v" U4 B
A.但我觉得他似乎又是标注不明,不能确定其形状,是否如此?
. W+ ^- K) r( V6 BB.假设已知需要的参数,这个图的用“放样”的方法又如何来做呢?2 Z' c9 H" B' {' W* H/ y$ i
p02 9-2.jpg & ^8 U* |2 L9 _( ]" d5 O2 {( ]0 l

2 c9 \: h& \$ w/ _" F9 b7 g3.; q& U' D# F* D9 I0 L; T
一下两图指明用“压印和夹点编辑”的方法来做。- ?2 W, F7 z: j1 x) N0 V
用其他方法我倒是可以做出这两图,但是,用“压印和夹点编辑”又如何作呢?9 E1 _9 E- j" M( T" A1 l2 Z
p03 10-1.jpg , |' S( {4 T+ i/ e* d) J0 ]* k2 R
p03 10-2.jpg
  c0 X, ~' h9 m5 ]: P3 z% ^9 w( o& W/ |- g+ T6 }$ v) @4 E. i* \
小弟在此先行谢过。
发表于 2011-11-18 20:48:59 | 显示全部楼层 来自: 中国辽宁
1.6 ~5 t- z4 c6 y; D$ m
A.下图中螺钉上部的形状我实在不能想象出来。是他画错了还是我空间想象能力没到位?
4 N6 q2 Q- D! q0 m. O/ a+ NB.下图中螺钉的直径为给出,是否不能确定其大小?, T! C( w: m3 S
fantasticzhu 发表于 2011-11-18 13:31 http://www.3dportal.cn/discuz/images/common/back.gif

" H, h4 L5 r: |  ?7 j- Z6 EA.上部的形状的确让人纠结,但也不能说人家画错了,因为人家画的也许根本就不是螺钉,只是一个随手画的东西而已--不仅上部形状与螺钉不同,下部的螺纹也与真实的螺钉不同.
. N$ a5 S- K9 f( d% Y- e从图片上看,他的上部形状是用"放样"命令画的,从六边形到圆形的过渡曲面不是圆锥面,而是一个不规则曲面.
# a" R/ m- N+ a$ |" u' QB.是的. |, P5 ^  n! f; X7 K
说句不该说的话:从本题看,题目作者也许会使用CAD,但完全不懂工程制图.呵呵
$ u; ^1 D6 ^/ T& y2 u
2.
& b4 _4 g# w( r$ c& n这题指明用“放样”的方式来做。" Q$ K' r3 v9 a; z& u) X
A.但我觉得他似乎又是标注不明,不能确定其形状,是否如此?* ^5 K9 K3 [7 |1 Z" f
B.假设已知需要的参数,这个图的用“放样”的方法又如何来做呢?
& H6 ^6 w2 U$ q7 c( r) u" \& A* c$ L
A.是的2 h# l- p5 T, O* d1 w
B.对这个图来说,和用"扫掠"和"拉伸"命令差不多:先做出环形面域,复制为2个,分别放在起点和终点(这和扫掠和拉伸不同,扫掠和拉伸只需要一个截面,放样至少需要首尾两个(截面或点),还可能根据中间截面形状的变化而沿途放置多个截面图形);再画由直线的圆弧组成的路径,并用"合并"(JOIN)命令合并为一条样条曲线作为放样的路径.最后"放样",按提示选择首尾两个截面面域,确定后选择"路径"选项,再选择路径样条曲线.! v! s4 h6 J& q3 h/ O
3.
( z( I- X7 y& g+ a一下两图指明用“压印和夹点编辑”的方法来做。
  [) M0 j7 h0 U用其他方法我倒是可以做出这两图,但是,用“压印和夹点编辑”又如何作呢?

- z* F/ x0 j6 R这实际上是两个问题:即"压印"和"夹点编辑"
' a4 F  ~" R1 E: l8 H9 U# ?" R7 ~1 oA.压印.就是在实体的某个平面上用二维线把该平面分成两个或多个区域,以便进一步编辑三维实体.
* K. \# c$ i, b% Y5 M  Y0 O# j) S严格说"压印"不是一个命令,它是"实体编辑"(solidedit)命令下的一个选项,具体使用方法请自行查看帮助文件或教材.5 R+ o1 L( C* g
B.夹点编辑.CAD所有图形对象在被选择时都有"夹持点"(简称夹点)出现,用鼠标点选夹点后可以对与该点有关的图元做移动,旋转等编辑操作.三维实体也是如此,有必要说明的是,选择三维实体的子对象(即构成三维实体的线或面)时,需要按住"ctrl"键.
/ `( t. v. |- I7 L7 ~, L7 ]3 }; X" E* X

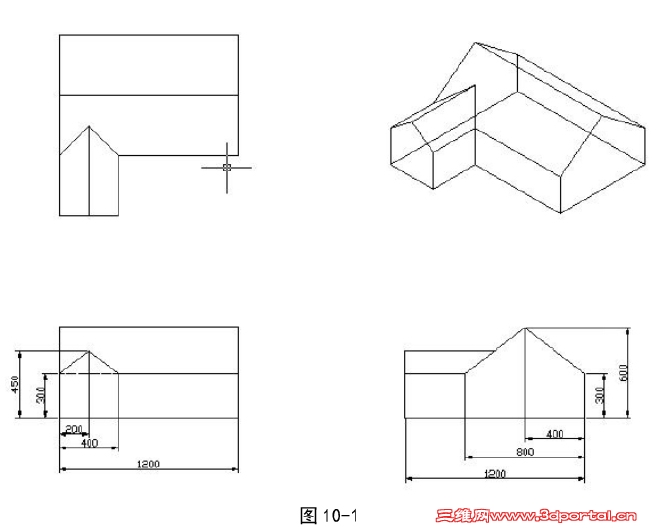

对这两个图来说,第一个像房子的图,“压印和夹点编辑”是指先画出下半部的长方体,再在长方体的上平面中间画一条贯穿的直线,把它压印到长方体的上平面,使上平面分割为两个相同的面,再按住"ctrl",用鼠标选择刚刚压印上去的这条中间线,这条线会亮显,并且其中点会有夹点出现,拉伸这个夹点,就可以拉出房子的上半部.在2007版CAD帮助文件的"新功能专题研习"中就有这个实例的动画演示.
: [; @- z  L, G7 A第二个五角星的图与此类似,在实体的平面上画出那些线并压印到平面上,按住"Ctrl"用鼠标选择中心点并拉伸该夹点.
 楼主| 发表于 2011-11-19 13:28:05 | 显示全部楼层 来自: 中国重庆
本帖最后由 fantasticzhu 于 2011-11-19 13:29 编辑
& u% \1 ?0 @8 C3 D
% a7 n, u& u1 w! c感谢版主热情回复。每次提问都能得到快速的回复解答,真是太好了。多谢多谢。
- L% l5 d) M: M, J8 v4 j# |
3 [0 H  v; g6 @. v, P. y/ x认真看了您的回复,有些新的疑问。待我酝酿一下再提问。
 楼主| 发表于 2011-11-20 14:21:37 | 显示全部楼层 来自: 中国重庆
再次感谢版主详尽的解答。
; B& s/ }- M6 W' X# U: S在后续作图过程中又产生了一些新的问题,请指教:; x- w* o, N8 v, S/ @# g. ~
1.在主楼中图8-2中用放样的方法作图时,路径不能合并为一条曲线。是不是不在同一平面的曲线不能合并?; a8 N% g1 X- x! l* t1 ~) E

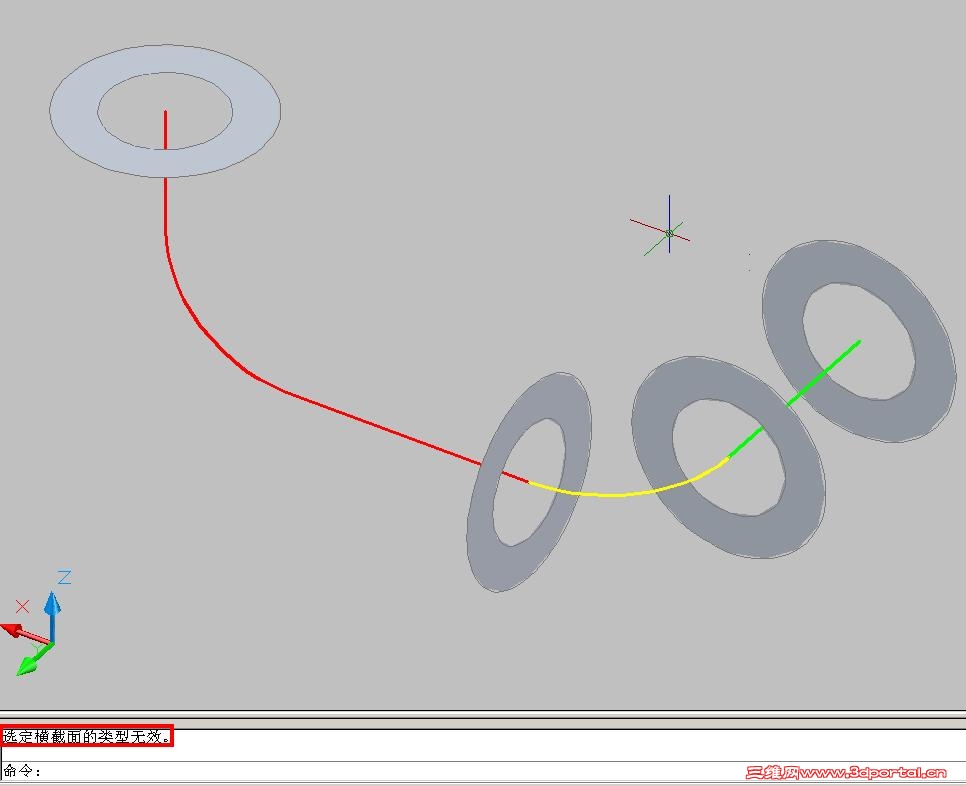

如下图所示的红黄绿三段曲线,无法用join、pedit命令来合并,仅仅只合并黄绿两段曲线都不行。这时只能分截分次放样?
1 V+ ?' {) G  t/ b6 p1 P3 y& i p1 8-2 1.jpg , O  W+ N1 d% Q; R: U0 b% I

2 b2 l: Z/ Y: f4 E) d2.放样时不能用面域作放样的横截面吗?我用面域,系统提示我“选定的横截面类型无效”。' V9 s8 }: C5 M) ~
p1 8-2 2.jpg
 楼主| 发表于 2011-11-20 14:36:17 | 显示全部楼层 来自: 中国重庆
五角星的那个图(我只会用拉伸的办法做)用“压印+夹点编辑”的方法我还是作不出来。能否讲得详细些?多谢。
发表于 2011-11-20 21:11:52 | 显示全部楼层 来自: 中国辽宁
本帖最后由 woaishuijia 于 2011-11-20 21:13 编辑
4 Q# z* {) h. b: v- g7 ^$ a* i6 d: Z
4# fantasticzhu
7 n9 ?* s) K  W: k9 I7 u' D, ~% _& g版本越高功能越强,呵呵.用2012版本就不存在你说的问题." @" ?$ ^) ^& B! l) S
看来你用的版本不太高,合并路径可以先把每条多段线分别拟合为样条曲线再合并为一条.
5 x7 l5 N5 T8 f) a0 N放样命令是可以用面域做截面的,但不太高的版本时灵时不灵,有时需要尝试几次,甚至需要在新文档中从头开始.当然办法也不只一个,知道怎么用以后,在应用中可以变通嘛.
# e% ?* I- q+ S1 A: G) D$ v5# fantasticzhu

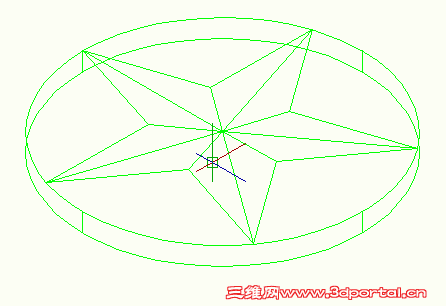

! R6 G( C$ b! \+ g! Y' i画一个圆柱体,在它的端面上画五角星及其中的直线,包括五角星的边在内共20条,如下图- Y( N- W7 V) T# s5 ?9 K' u! [

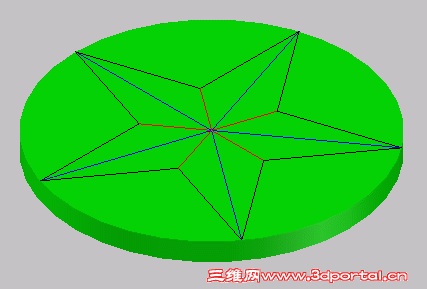

4 I0 v; J: @8 `# ^把这20条直线都压印在圆柱体的端面上,然后按住"Ctrl",用鼠标选取五角星的中心点,就可以看到夹点,拉伸该夹点就可以得到立体的五角星.应该注意的是拉伸夹点时UCS的方向,拉伸方向应该平行于XY平面,如下图
( H- n3 ?* G' d* {* ^# G Untitled-2.gif
 楼主| 发表于 2011-11-20 22:16:11 | 显示全部楼层 来自: 中国重庆
多谢版主再次细心指导。
! `& I6 d  F+ F, a4 j: a& E五角星的问题解决了。
+ `7 F( M. v4 f: K, {. W2 k, F
7 i- a; z" l/ O  c  U* ~0 B那个合并多段线的问题还是没搞定。我一般喜欢用07,电脑上最新版本为2011(有个说法说单数版本不如双数版本好用,不知道是不是真的--!)。在11里面也不能直接合并。; |# F1 _+ g5 B7 t  b
而我用那个“拟合成样条曲线”的方法,那圆角的半径都变了。
- Q3 u' y) p! h8 _; D, B8 x7 P不知道怎么搞的。
发表于 2011-11-21 08:38:14 | 显示全部楼层 来自: 中国辽宁
本帖最后由 woaishuijia 于 2011-11-21 08:39 编辑 * b2 h! `  V9 D6 B2 P1 d" u( _
有个说法说单数版本不如双数版本好用,不知道是不是真的
0 B% |3 q7 w0 pfantasticzhu 发表于 2011-11-20 22:16 http://www.3dportal.cn/discuz/images/common/back.gif

2 R6 Y2 `, X* d. P+ U/ G仁者见仁,智者见智而已0 ?+ W' X$ f& f3 z9 k6 x$ g1 C
9 u0 d# g9 C; j! L3 W
用那个“拟合成样条曲线”的方法,那圆角的半径都变了

, g; ?6 _: L4 R# @是的,拟合样条曲线是利用原多段线的顶点做控制点生成样条曲线,而且不考虑原多段线中圆弧部分的弯曲度,所以直接拟合变形严重,还不如直接画出各段基本符合要求的样条曲线再合并为一条.# f+ J, y2 o* G1 ~3 ?2 J
2012的合并命令可以把空间不共面的直线和曲线合并为一条二维,三维多段线或样条曲线,且合并为样条曲线时只有很小的变形.
0 r  y; X. \/ t" H5 f2 g1 a4 i7 y- @8 h6 h% k  ?+ A0 v' |; v
实际上,这个图要求用一条贯通的路径直接放样生成实体是不合理的.最合理的方法应该是先用拉伸命令生成一段实体,再用"实体编辑"(solidedit)命令的"拉伸面"选项连续沿剩下的路径拉伸端面.
# |8 p. V  v5 ^) n- A怎么感觉这个出题者有点脑残?
 楼主| 发表于 2011-11-21 09:39:33 | 显示全部楼层 来自: 中国重庆
再次感谢版主的解答。及时、全面而有效,帮我解决了不少疑问,好人啊~
  H9 m0 p- v  \2 X; s$ h这出题者的目的估计是教学习者“放样”的这种方法,只是题目选择不当而已。显然不如我那次那道题适合用来做“放样”。
# B2 A# Y/ h9 Y; V% ?0 I
( y1 a* ?. ]8 W7 }* ]; i, ghttp://www.3dportal.cn/discuz/attachments/month_1110/1110081504d54fd9ebce2ff081.jpg
) j- q3 `7 k0 T- p! l$ E  y2 ^4 W' @: ^" @3 k
这题确实用路径拉伸简单得多。4 }5 `9 q7 g/ s( x& Z1 j* Y2 }" o8 E
多谢了。这次就到这儿吧。
