[求助] 装配体中要在二个辊筒间加条输送带如何做?

[复制链接]
发表于 2011-10-31 19:22:32 | 显示全部楼层 |阅读模式 来自: 中国江苏无锡

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
装配体中要在二个辊筒间加条输送带如何做?
 楼主| 发表于 2011-11-1 07:55:38 | 显示全部楼层 来自: 中国江苏无锡
1# hdw181

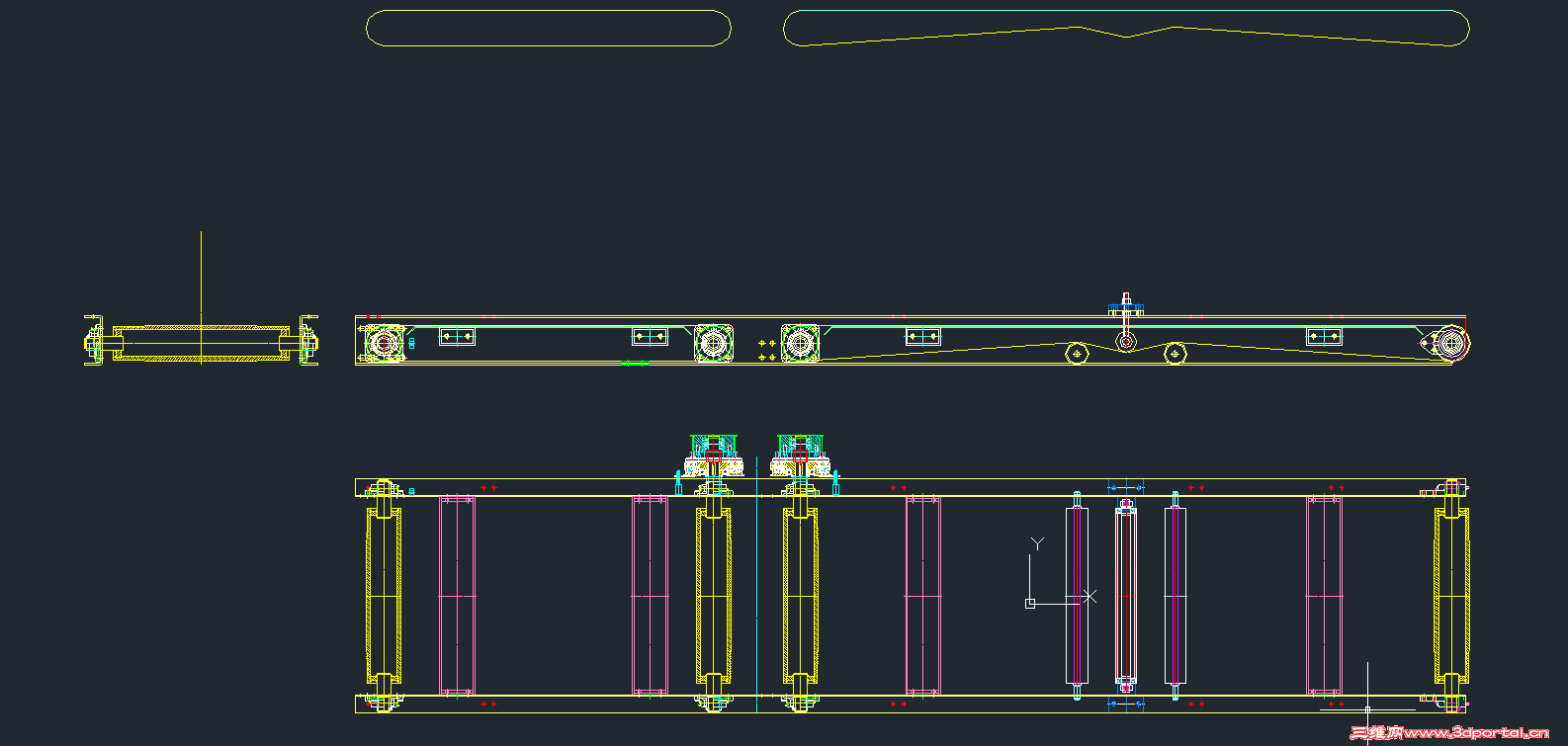

4 I: J- L/ J  U4 T2 x) H0 p$ L好的,上传图片和图纸

123.rar

121.28 KB, 下载次数: 42

发表于 2011-11-1 09:36:21 | 显示全部楼层 来自: 中国天津
我们公司也是做成产线的。在画装配体图时,输送带做为一个零件,那么先画出它的运动轨迹作为草图,然后沿草图两侧对称拉伸,形成输送带。同时,在装配体中,把它的草图设置为显示状态(一般画图时,生成特征后,草图都自动隐藏),把输送带的草图和两个辊筒做约束,例如,把输送带草图里圆弧轨道部分和辊筒的圆柱面做同心约束,同理,另一个辊筒也是这样装配;输送带草图的基准面和两个辊筒的对称中心面做重合约束。这时候,其他辊筒和输送带也是如此装配。
6 ~/ W/ {: ^6 i( z7 S你试试看,这个方法适合你不,反正我画生产线的时候,包括链轮的配合也是这么做的。

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

 楼主| 发表于 2011-11-1 19:36:45 | 显示全部楼层 来自: 中国江苏无锡
3# yuhuan0531
4 |4 ^, U; n+ z% S3 @+ ]& m

9 h6 Y9 J+ B( U! h2 I谢谢!!!. V, F7 c) G- Y. c6 K$ D/ o9 Q
明天试试看!!!
发表于 2011-11-1 22:19:35 | 显示全部楼层 来自: 中国江苏南通
装配体中的“皮带、链”功能生成!
发表于 2011-11-1 22:23:21 | 显示全部楼层 来自: 中国北京
“皮带、链”功能生成

评分

参与人数 1三维币 -2 收起 理由
chenjun520601 -2 复制他人发言

查看全部评分

 楼主| 发表于 2011-11-3 11:05:22 | 显示全部楼层 来自: 中国江苏无锡
i 5# ntyanlei
' f1 d8 B8 ]  p4 F( c$ y没找到有此功能!!!+ N4 U. B9 ^: i& Q4 H' s3 I' m
能否点下,在那里?
7 Q+ R  \5 ~1 x6 Y6 I0 b- ?谢谢!!!!
 楼主| 发表于 2011-11-3 11:24:37 | 显示全部楼层 来自: 中国江苏无锡
5# ntyanlei

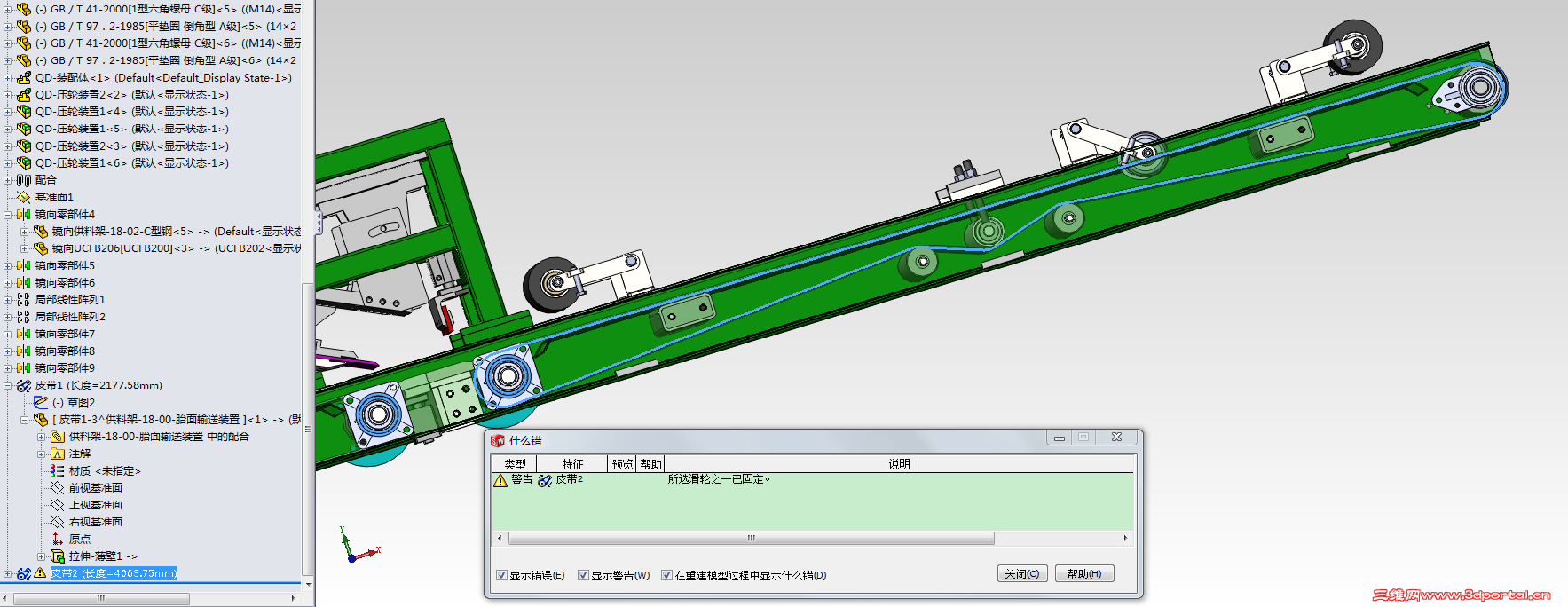

3 C  n" H) X. ?找到了,第一条输送做的时侯没问题,但是第二条作的时侯出现警告对话框!!!如图所示
 楼主| 发表于 2011-11-3 13:02:08 | 显示全部楼层 来自: 中国江苏无锡
8# hdw181 8 f9 h. L$ G: H  \8 @" S
顶起来!!!!!!
发表于 2014-3-30 15:42:01 | 显示全部楼层 来自: 中国广东深圳
能点下SolidWorks图么
