SolidWorks2011 工程图如何标注尺寸使其只有一半箭头的效果

fergus1987 · 发表于 2011-10-26 14:18:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

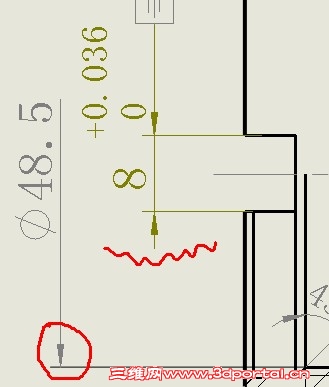

直接上图！

就是这样的效果在标注内孔直径或者内螺纹的时候

另外还想请教图中尺寸“8 +0.036^0”为何颜色不一样?

shiguoyou2010 · 发表于 2011-10-26 15:10:58

第一个问题不太清楚怎么办，期待高手！
第二个问题，应该是你的零件在工程图标注后，零件标注部位又发生了改变，所以才会那个颜色。你只要选中标注尺寸，看看尺寸界线的端点应该有红色的，只要鼠标放在点上，拖动到你想标注的线上，应该颜色就恢复正常了！不知道能帮到你不？

shiguoyou2010 · 发表于 2011-10-26 15:58:02

本帖最后由 shiguoyou2010 于 2011-10-26 16:03 编辑

现在回答第一个问题：

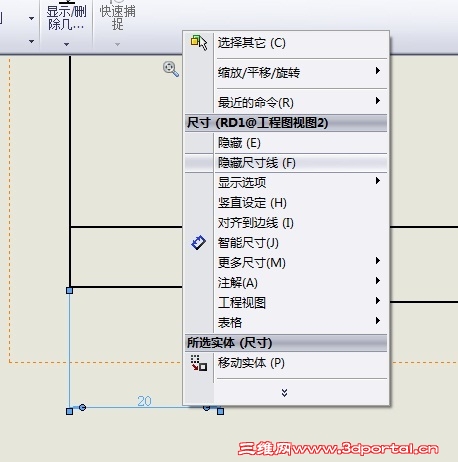

把鼠标移动的尺寸线上，亮显后--右键---隐藏尺寸线；
同样，鼠标移动到延伸线上，亮显后--右键---隐藏延伸线；
就会达到你想要的结果。

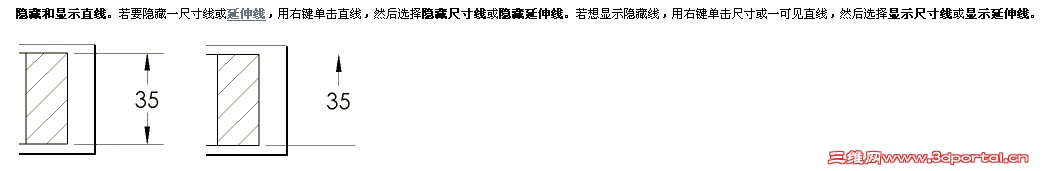

看帮助，里面也有的，附图


唐依依 · 发表于 2011-10-26 16:57:41

第一个问题：
选中尺寸——鼠标放在需要隐藏的那一边——点击右键——隐藏尺寸线，就好了

第二个问题：
在SW中，用插入“模型项目”得到的尺寸可以对此尺寸进行修改，并将模型同步修改，因此是主动尺寸，呈黑色；用直接在工程图中标注以由模型确定的尺寸，不能进行修改，是被动尺寸，呈灰色。但是打印结果都是黑色，所以一般不必处理。如果一定要显示成黑色，可另设图层，将尺寸标注在新图层中，选择线型和颜色即可。

cyfdean2011 · 发表于 2011-10-26 19:11:22

不大懂学习一下

fergus1987 · 发表于 2011-10-26 20:28:53

2# shiguoyou2010

谢谢你！两个问题都回答明白了！

fergus1987 · 发表于 2011-10-26 20:29:44

4# 唐依依
同样也谢谢你！

tie100 · 发表于 2011-11-3 19:28:20

终于学到了，呵呵:)
