[求助] 在野火5.0工程图组件图中,对明细表项目如何进行延拓?请高手指点迷津!

[复制链接]
发表于 2011-10-19 15:01:10 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 hhq426 于 2011-10-19 15:17 编辑 4 {4 @( F7 R! A  u3 r
# {7 D. Q! T, R+ s6 W: _. Q4 a

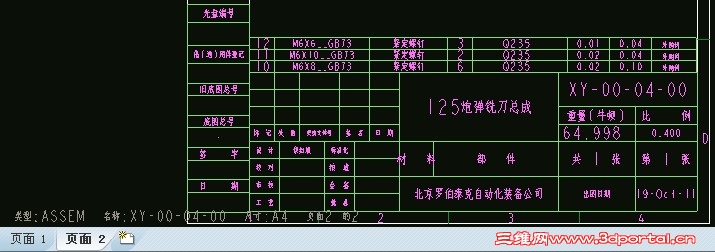

在野火5.0工程图组件图中,对明细表项目如何进行延拓?请高手指点迷津!为什么一进行延拓,延拓的项目就跑到下一页了.而不能够在本页上?
发表于 2011-10-19 19:07:44 | 显示全部楼层 来自: 中国广东东莞
5.0的延拓没用,是不是你设置的A4, 你延拓的话一页已放不下 , 自动放到下一页, 你换成A2 以上看看 或者A4 横向。

评分

参与人数 1三维币 +2 收起 理由
kevin_pcac + 2 技术讨论

查看全部评分

发表于 2011-10-19 20:40:31 | 显示全部楼层 来自: 中国广东东莞
5.0的延拓没用,是不是你设置的A4, 你延拓的话一页已放不下 , 自动放到下一页, 你换成A2 以上看看 或者A4 横向。
$ f: p; K" N# C; _% Q' ?ganyiwei 发表于 2011-10-19 19:07 http://www.3dportal.cn/discuz/images/common/back.gif
- O7 ^3 t& A( h$ H
补充:A4横向图纸就是放得下两行BOM,你也要将起始栏放在图纸左侧才能保证第二个表在本页。否则还是跑到第二页去了。

评分

参与人数 1三维币 +2 收起 理由
kevin_pcac + 2 技术讨论

查看全部评分

发表于 2011-10-19 21:19:35 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 ok22ko 于 2011-10-19 21:44 编辑
$ R; c! I4 I$ U6 v. i6 o0 X2 l' g2 }5 _: `* p9 J
直接上图吧- n: _. ^7 t- U7 [1 C- ^% Z% }

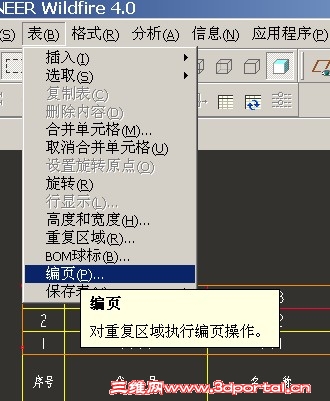

) x+ v9 G% d* B) o! s+ K) p1,先选中明细栏,然后点“表”,,“编页”% Y6 j3 y. s0 `- D

- Z" h0 |& u+ ~0 ?% @* f 1.jpg
* Z1 \2 X' K/ C- c3 g3 O; F/ F3 ^* A9 j+ o/ T6 P4 C5 ^- ^) g

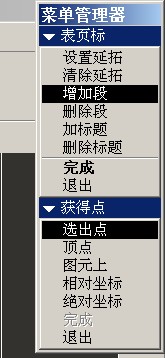

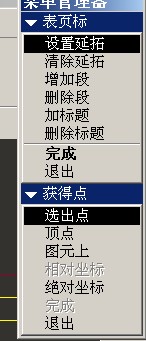

2,在弹出的菜单,点“设置延拓”,,“选择点”  ?+ \+ S. @% G$ S, V
( H/ `) h& E1 o# `: @8 A
2.jpg 1 @/ ?/ R. ]6 b$ Z/ P: L, G
- p5 c; N( ~$ a! k! {! z$ @

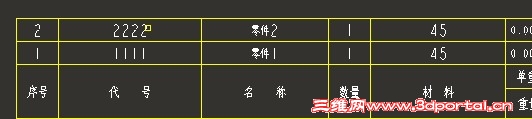

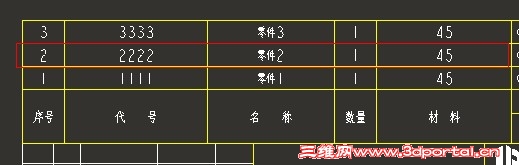

3,选择需要断行的那一栏,比如,我们想从第二行就断行,那就点明细栏的第二行。则第三行以后就会“消失”
  ], Q) W, N# Y, x4 p/ s6 J: j. H9 f4 \* a
  {; J+ X+ Q1 `' ^; {1 E
* p7 ~2 ?2 x/ }当然,并不是真的“消失”
) c) l  {' L' [. M  x7 Z5 C% ^! r  I5 {+ y5 s: ]# \$ K
4.jpg / e  @8 {# q" f' Y5 O& E
9 i  i3 Z- l4 H) {' N" C6 c
4,我们在菜单里选择“增加段”. `- a0 p4 M5 f: B" F
7 j/ W1 o+ ~. G+ g! _3 I
1 \: Z: G6 ~; ?1 ?# X( J2 ?9 ]# M1 L5 C

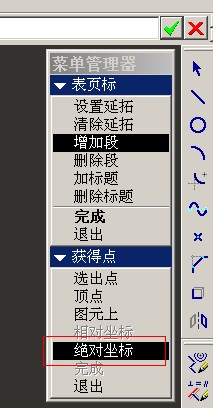

选择“绝对坐标”,,然后输入断行的明细栏的放置坐标。
$ C/ m7 |& n& M0 E/ t5 L" j0 A6 Z  q6 V! v8 m2 G. j, v
具体坐标,还真没记住,都放在公司电脑里了,明天补上来,呵呵。7 w3 z0 \9 \9 I
: W9 O9 L* f8 _; T; H9 K9 y
5 h3 O- g! [- |1 |9 O! g8 x  Y" G3 o! Y
5,输入坐标后,还要在空白处再点有下鼠标左键。这是必须的。。
  D& e& I5 y8 {, x( b  V* ]6 V& k/ q3 C6 |( Q( D
7 P, P3 [; r/ M& r  Y7 t) _$ G; y+ M) Z8 v

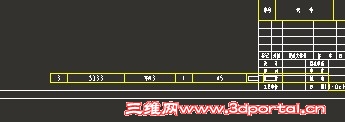

6,看下效果。( C, M& g% |* M! X! G

+ F' |  H, ]3 t/ I这只是个例子,绝对坐标忘记了,所以,断行的明细栏错位了。(从A0到A3的绝对坐标,需要的话,我明天这个时候补上,当然,大家可以自己摸索下,呵呵)
2 \2 _5 h& m$ E, d
  L4 L. j1 W1 n( A7 t 8.jpg

评分

参与人数 1三维币 +3 收起 理由
kevin_pcac + 3 技术讨论

查看全部评分

 楼主| 发表于 2011-10-20 10:37:49 | 显示全部楼层 来自: 中国北京
本帖最后由 hhq426 于 2011-10-20 10:40 编辑
1 ]! m2 `% q& N8 Y
( ?$ v$ e- r0 y- w% R# R! ?首先要谢谢楼上的网友们的帮助,我会了.但是不知可否去掉延拓项目后面的3个空行?
发表于 2011-10-20 22:37:49 | 显示全部楼层 来自: 中国江苏苏州
首先,明细表没换行之前,有这个空行吗?如果有,那肯定是你的零部件,没有相应的参数输入6 G" h3 m* n% P1 V  E% w5 f* _
5 {, v! h! ~! o1 W
如果,是换行之后才出现的空行,,抱歉,我也没遇到过," v3 j# G; K8 c( |, d% B' ?

+ a0 z+ o" F  S6 ~( R1 T补上,上面的绝对坐标
( N: S: _8 b+ h8 a( X& s7 S) ]. ?- }
! G8 h( ]/ \; l0 Z7 [; N1 ?- z$ L4 ~. AA3:   X 55  Y 5
. h1 U( C% E- f7 C* }! p) r/ f" t
4 k6 @! V' P, c6 g  D; H# wA2:  X 224 Y 102 `4 c' @0 W! V4 z* f6 e1 f2 Q
9 s# w0 C! y. X4 i5 Y  }) y
A1:  X 471 Y 10- h& V, O8 H2 ^+ @/ k8 n
8 d: M6 ~9 Z7 `. ~  o
A0:  X 819 Y10
发表于 2011-10-20 22:51:56 | 显示全部楼层 来自: 中国广东东莞
首先要谢谢楼上的网友们的帮助,我会了.但是不知可否去掉延拓项目后面的3个空行?
* F6 h9 M6 r; Jhhq426 发表于 2011-10-20 10:37 http://www.3dportal.cn/discuz/images/common/back.gif
) K% r/ h0 ^4 I& t% @# x9 E: C
这是你点第二个表的起始点和结束点是多点了3行。重做少点3行就行了。
发表于 2011-10-20 22:55:06 | 显示全部楼层 来自: 中国广东东莞
首先,明细表没换行之前,有这个空行吗?如果有,那肯定是你的零部件,没有相应的参数输入
5 i" W' k1 f/ m* p; e0 O7 f
! M5 y$ d5 y0 a; s( t  Z+ P( T4 r, V0 g5 |如果,是换行之后才出现的空行,,抱歉,我也没遇到过,$ p7 [# d; C. v! B& Q" ]. |

6 r2 N% Y, {5 h5 ?& ]补上,上面的绝对坐标* G" j7 h8 ]6 D5 b& u: A/ H. p
2 y% t- |5 i( p, _
A3:   X 55  Y 5
4 w2 {+ R. X! `2 N7 W
. m- c" Z( p4 f! I4 eA2:  X 224  ...
, A! g8 z! |# A( f. g5 d, G/ jok22ko 发表于 2011-10-20 22:37 http://www.3dportal.cn/discuz/images/common/back.gif

! a) q/ Y6 l5 b  Z8 y" g, r补充:可以不要绝对坐标,因为表是可以移动到适当的位置。只是不要有多的空行。
发表于 2011-10-22 18:49:49 | 显示全部楼层 来自: 中国江苏苏州
补充:可以不要绝对坐标,因为表是可以移动到适当的位置。只是不要有多的空行。/ w! O/ Y2 M" u7 C. y9 w- f# f& S$ \
tangcarlos3d 发表于 2011-10-20 22:55 http://www.3dportal.cn/discuz/images/common/back.gif
" W! }" ^! e& w: \, C% @4 Q
, B' Q) \! o. u2 }! G. g
不用坐标,明细栏不好对准位置
