[已解决] 用SW草图如何画这个图？

[复制链接]
大隐于市
发表于 2011-10-19 14:23:59 | 显示全部楼层 |阅读模式 来自： 中国安徽合肥

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 大隐于市 于 2011-10-19 15:01 编辑
9 c9 M# A) K! i9 B3 H0 ^5 `6 U+ A% `- N& V7 v' F+ Q
我用CAD能画出来
  h; s# t$ H; G4 V( c3 a不过要用到相似的关系/ I% R* E& D% r) w
原本以为用SW草图很简单的就能画出来
' k$ `1 X) V; Z( _4 ]& d5 {真正画的时候竟然出乎我的意料
6 t0 v3 ^9 t& x% ]; F6 D$ K. a请高人抽两分钟时间帮忙解答一下。1 y4 Z; }" ^/ B4 q$ N3 M

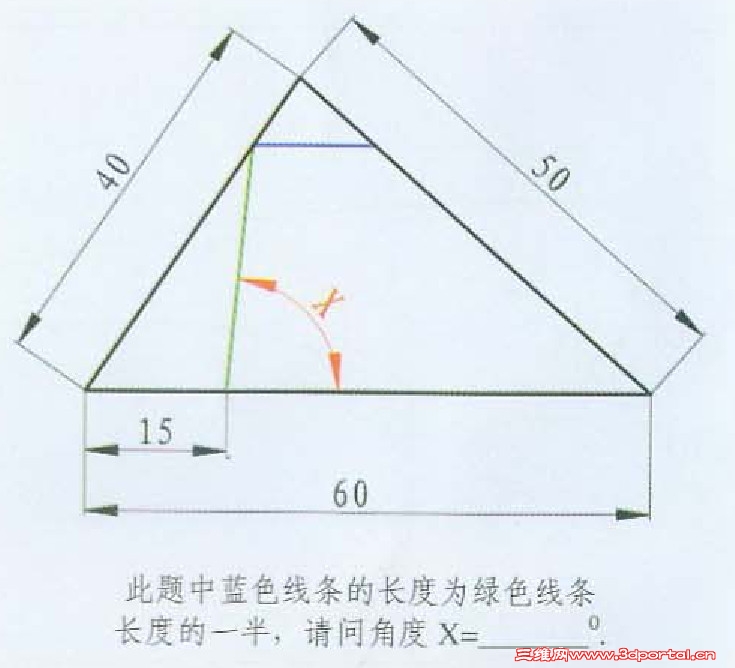

: Q: K, }8 Q2 h) n# Z这是原题

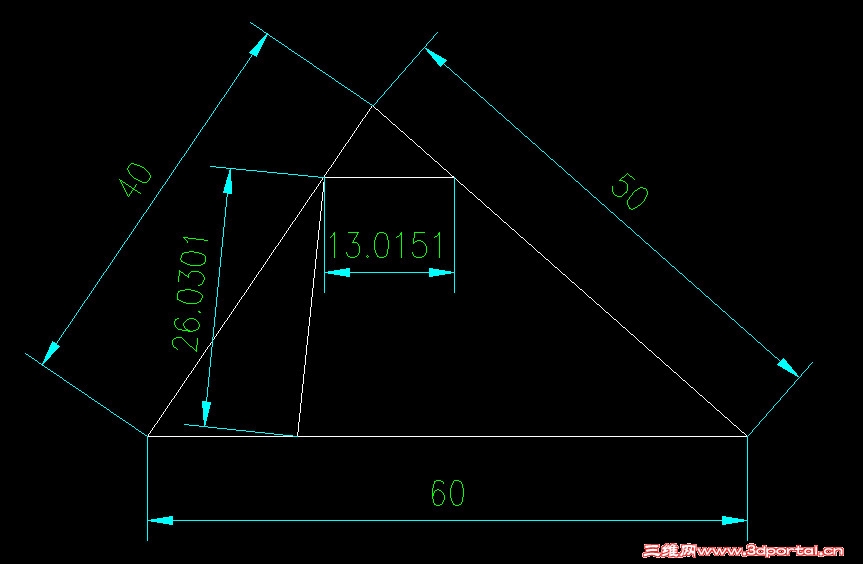

5 E" C$ q" G1 Y' g- B5 Z2 d下面是我用CAD得出的结果* {4 t& `# W, B9 s8 {
回复

举报

van99
发表于 2011-10-19 14:54:03 | 显示全部楼层 来自： 中国河南周口
把绿线画成两段，添加几何关系共线且相等。并把其中的一段与蓝线添加几何关系为相等。你看行否？
回复 支持 反对

举报

dongjinnian
发表于 2011-10-19 14:55:15 | 显示全部楼层 来自： 中国江苏苏州
用SW应该超简单吧。
回复 支持 反对

举报

大隐于市
 楼主| 发表于 2011-10-19 15:01:01 | 显示全部楼层 来自： 中国安徽合肥
本帖最后由 大隐于市 于 2011-10-19 15:02 编辑
/ S( ?2 U" u% P7 x5 @
把绿线画成两段，添加几何关系共线且相等。并把其中的一段与蓝线添加几何关系为相等。你看行否？
! P6 ^3 {" P" }6 D5 P' ]1 }6 nvan99 发表于 2011-10-19 14:54 http://www.3dportal.cn/discuz/images/common/back.gif
7 j6 P7 i$ X7 A- B) D
嗯嗯~# P/ h+ j3 ?; v7 x0 h6 q+ T* [3 d
这样可行。& R' w" c: X2 @7 v' V
果然高手！3 a# S5 W7 J; n6 I$ I
厉害！
; Z2 w  `+ T/ {4 C; g2 ~0 F8 o我走入误区了4 `8 J7 R2 {1 d! b- P# ~5 k
老想用方程式去实现
. X) `' S; _! [怎么也实现不了。
/ c: D+ M$ s. t: `不知道3楼是如何实现的？
回复 支持 反对

举报

dongjinnian
发表于 2011-10-19 15:20:58 | 显示全部楼层 来自： 中国江苏苏州
等边三角形，
回复 支持 反对

举报

scxinda
发表于 2011-10-19 15:21:12 | 显示全部楼层 来自： 中国四川达州
不错长见识了......
回复 支持 反对

举报

fkiaw
头像被屏蔽
发表于 2011-10-19 15:54:54 | 显示全部楼层 来自： 中国北京
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

b096812_Ceg
发表于 2011-10-19 16:18:18 | 显示全部楼层 来自： 中国台湾
建議使用數學關係式方式比較好!
回复 支持 反对

举报

大隐于市
 楼主| 发表于 2011-10-19 16:39:46 | 显示全部楼层 来自： 中国安徽合肥
建議使用數學關係式方式比較好!
) @0 {+ V* `2 O' I! wb096812_Ceg 发表于 2011-10-19 16:18 http://images/common/back.gif
9 S; d! w: c, j) a0 \
楼上的尺寸有问题啊( q# ]& _6 C1 h+ c. C
答案参考我用CAD画的图
回复 支持 反对

举报

大隐于市
 楼主| 发表于 2011-10-19 16:42:15 | 显示全部楼层 来自： 中国安徽合肥
7# fkiaw 1 E4 _$ F/ y& X( C
如何实现，能否告知？
& N( g/ F) B/ W谢谢！
回复 支持 反对

举报

b096812_Ceg
发表于 2011-10-19 17:30:45 | 显示全部楼层 来自： 中国台湾
本帖最后由 b096812_Ceg 于 2011-10-20 09:15 编辑
2 ~6 O0 v% r  Z; ^. Y5 p- ]
楼上的尺寸有问题啊( p& K' A0 z, }1 \% Y
答案参考我用CAD画的图
' _: C  K" D$ E! I/ B, T大隐于市 发表于 2011-10-19 16:39 http://www.3dportal.cn/discuz/images/common/back.gif
& A0 f7 Q) c$ d
那尺寸是由關係式產生,請注意為灰色!!# h- n& ]) v! z& Z" q# T* A5 z4 A
小數點後位可設定,越多越精準!

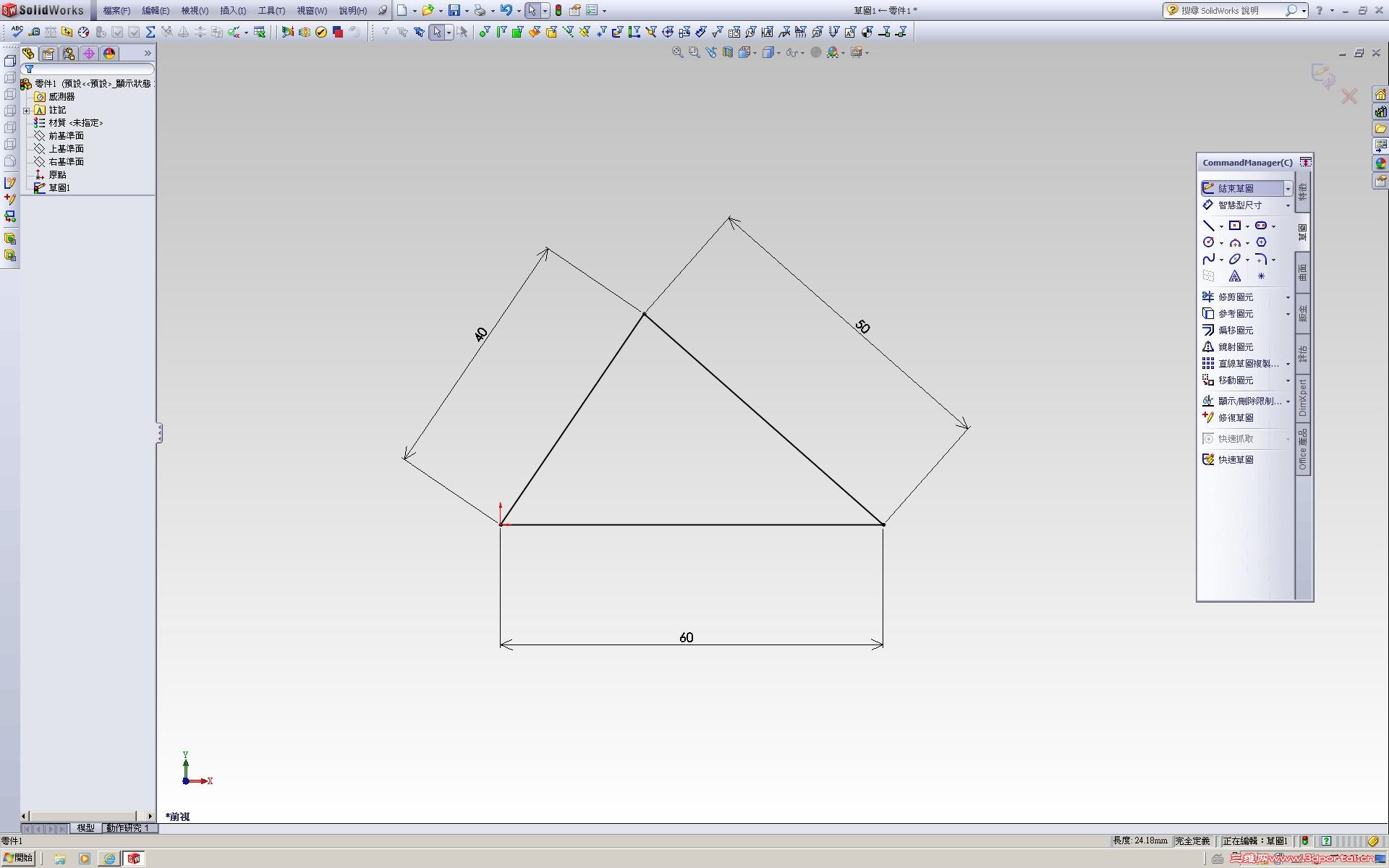

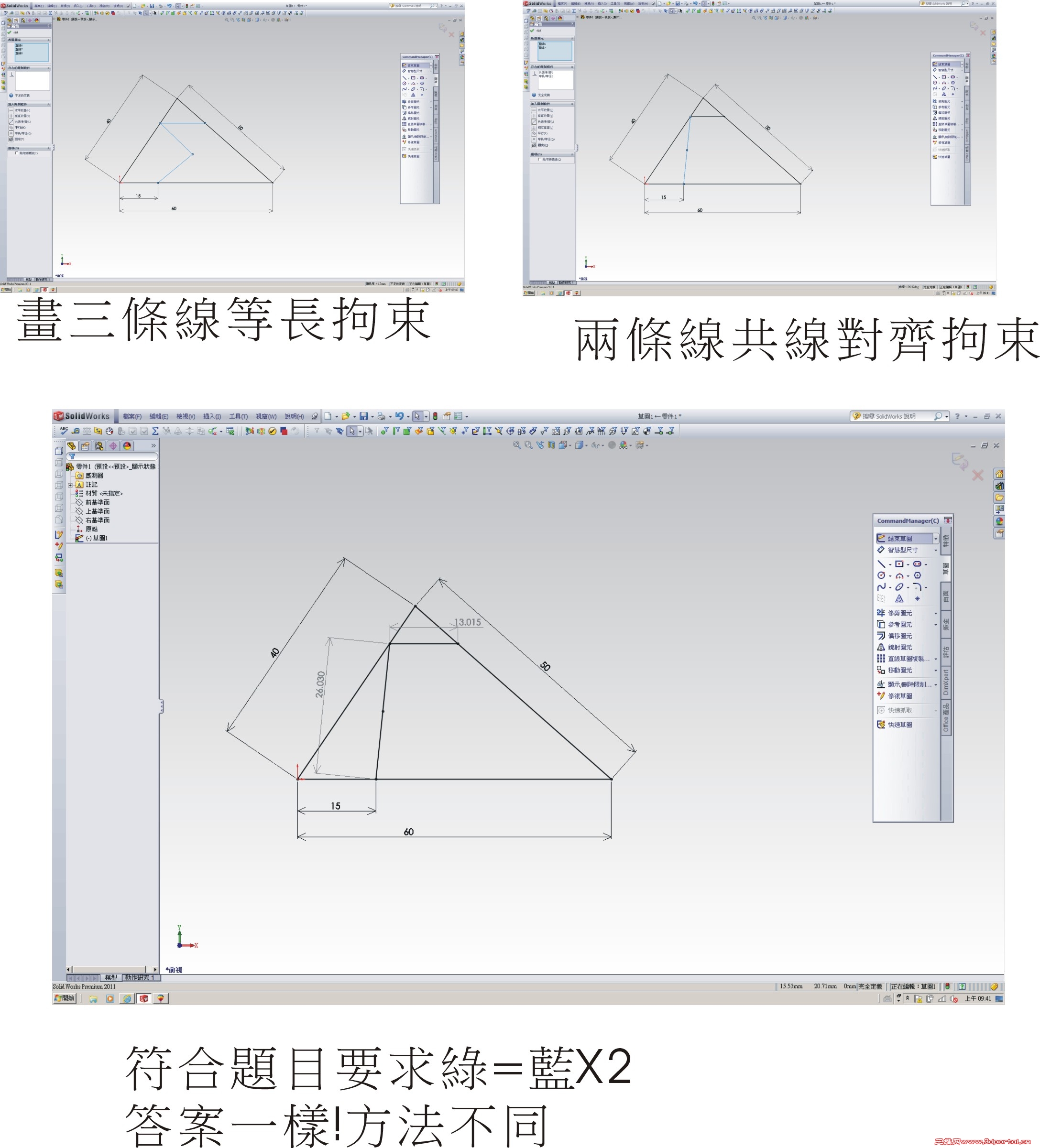

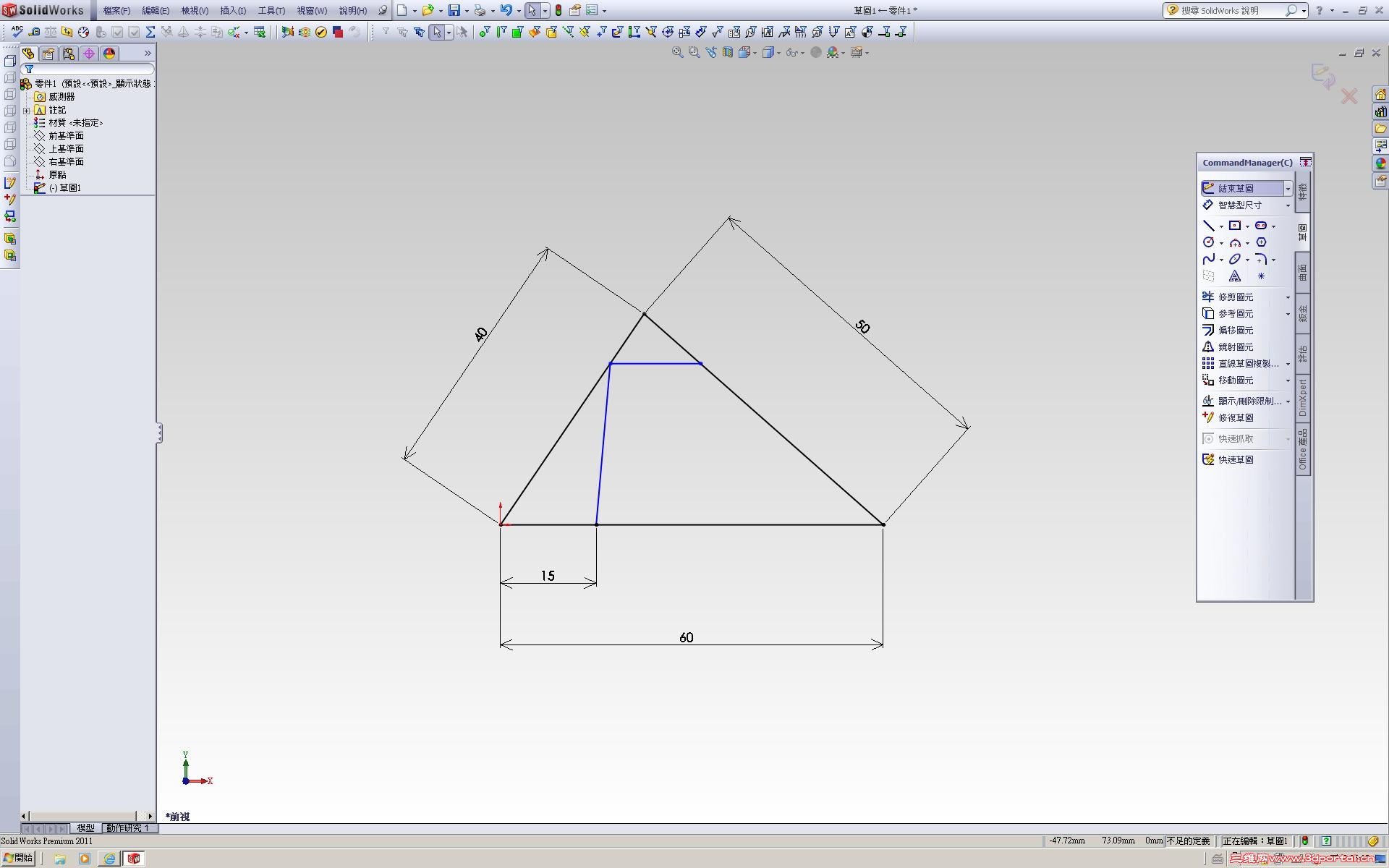

將題型外型圖畫出

將題型外型圖畫出

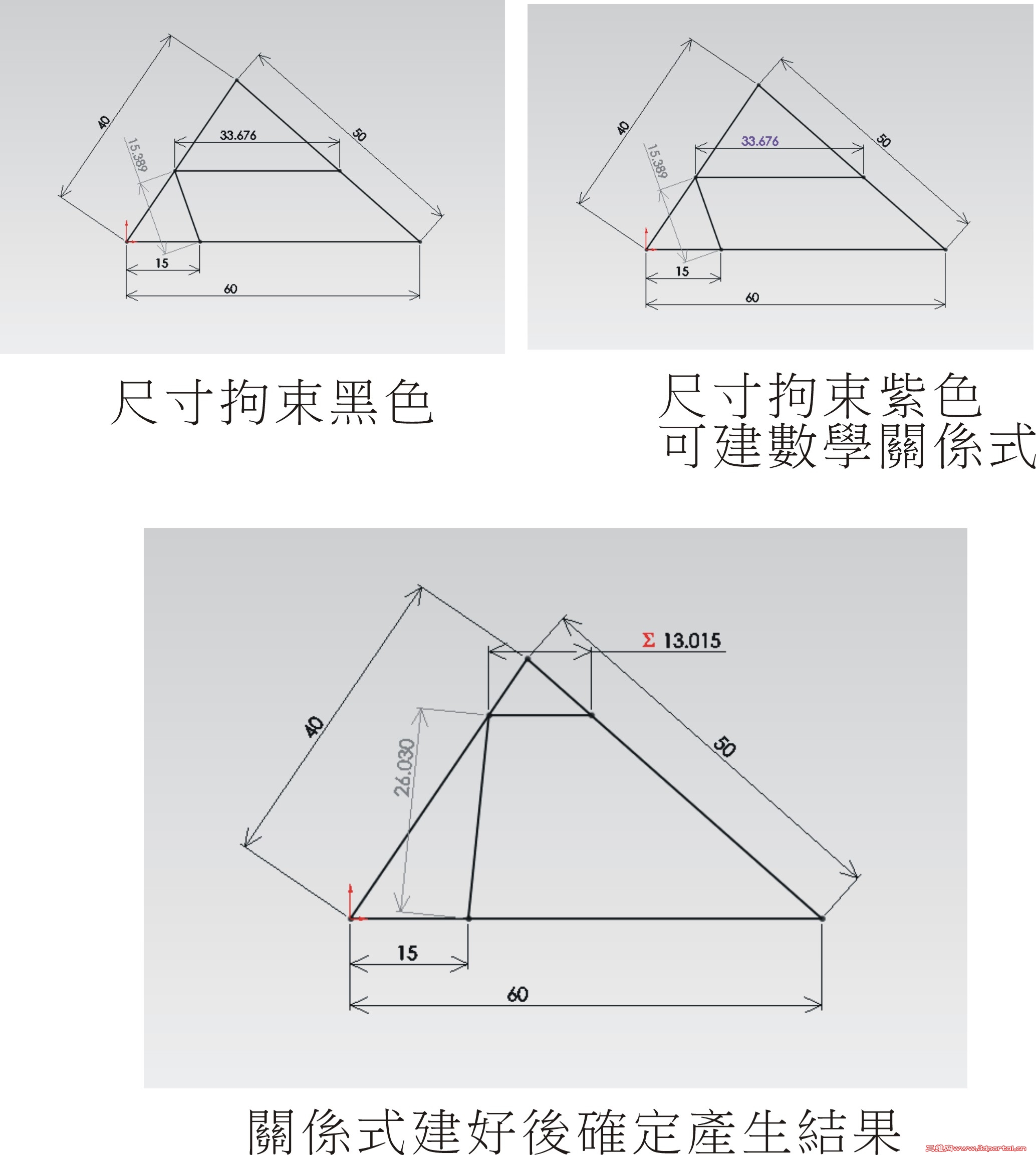

依題型劃出兩條線段

依題型劃出兩條線段

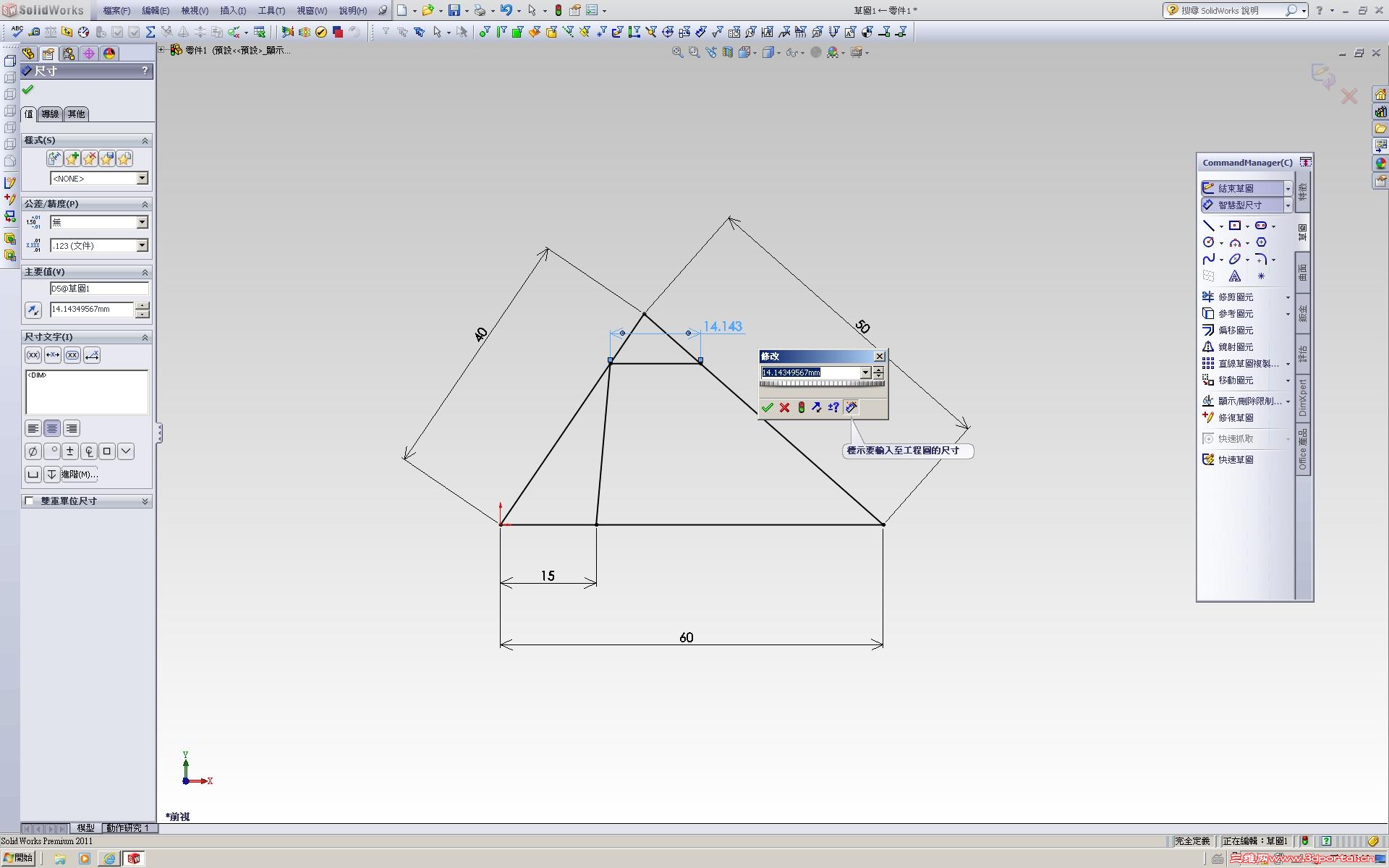

使用尺寸功能標示(將標示要輸入的工程圖尺寸)按鈕取消

使用尺寸功能標示(將標示要輸入的工程圖尺寸)按鈕取消

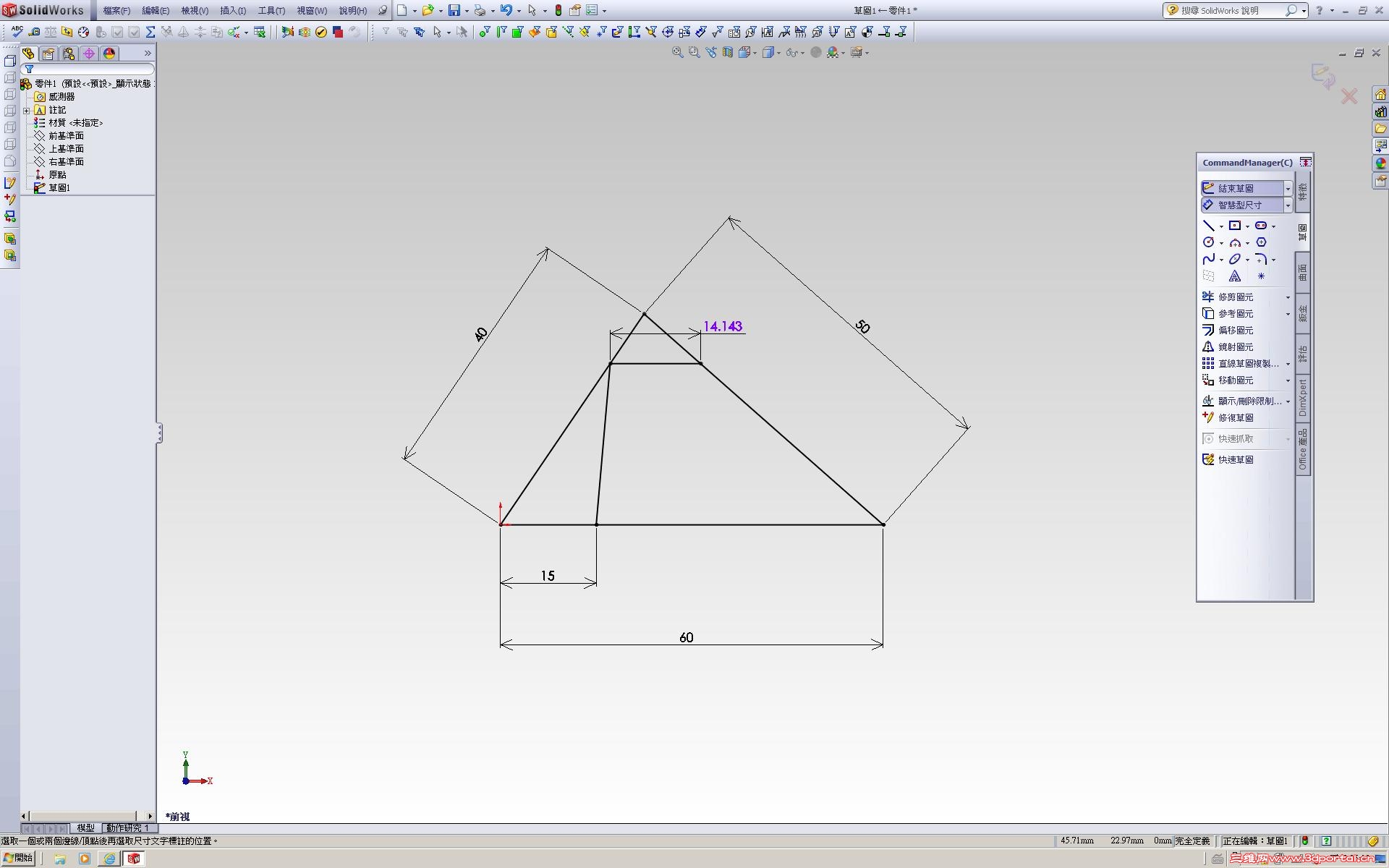

產生出一個尺寸(與平常不同,是紫色的,可用來工程計算式)

產生出一個尺寸(與平常不同,是紫色的,可用來工程計算式)

給綠線一個尺寸(由於有拘束限制,所以尺寸為灰色自動改變尺寸)

給綠線一個尺寸(由於有拘束限制,所以尺寸為灰色自動改變尺寸)

再次點選藍線尺寸(並選取下拉選單,選擇數學關係式)

再次點選藍線尺寸(並選取下拉選單,選擇數學關係式)

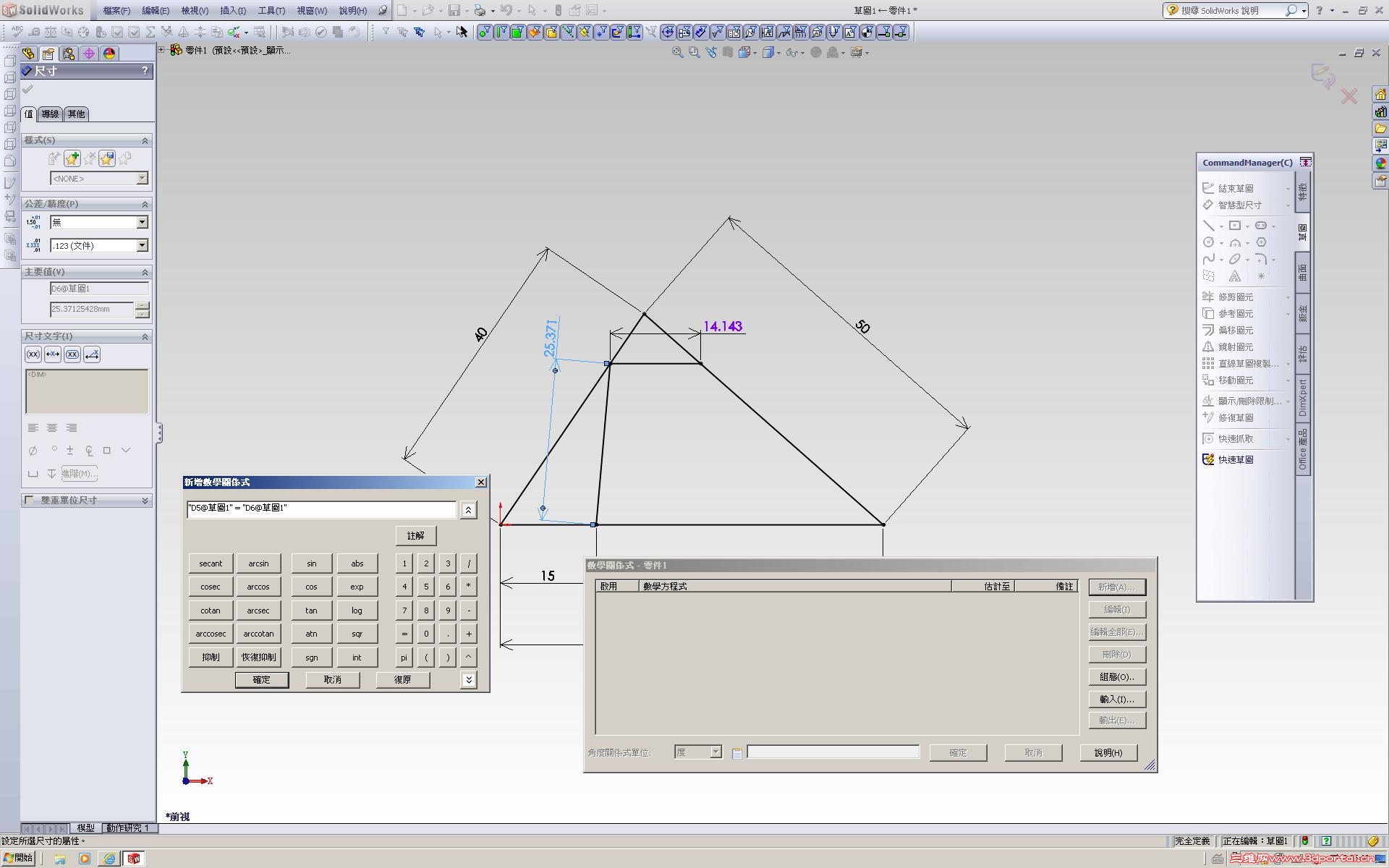

此時的計算式為(藍線=?)所以點選一下綠線(灰色的)

此時的計算式為(藍線=?)所以點選一下綠線(灰色的)

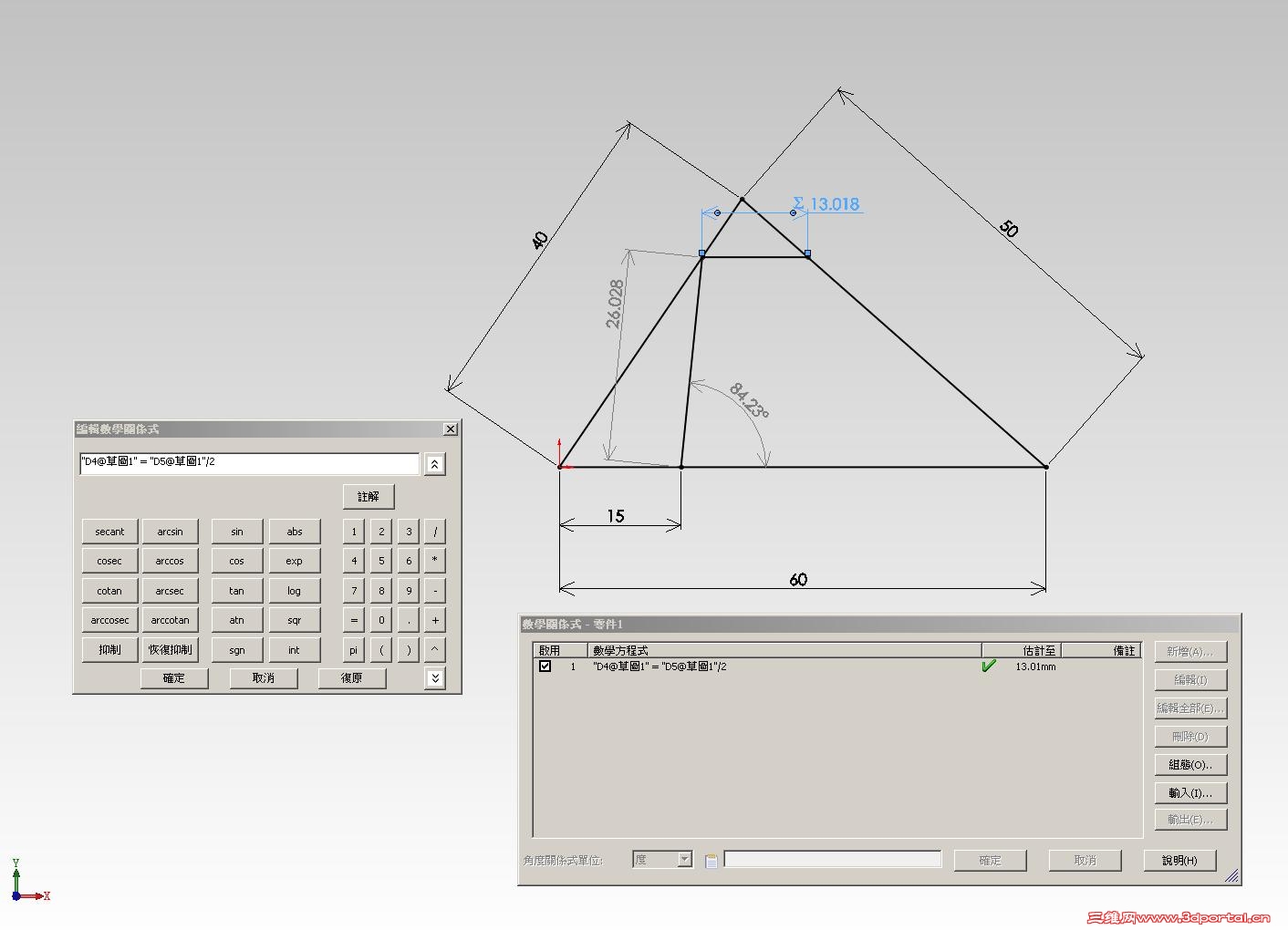

此時依照題型 藍線=綠線一半 所以D5草圖=D6草圖/2

此時依照題型 藍線=綠線一半 所以D5草圖=D6草圖/2

確定後,導出數值!

確定後,導出數值!

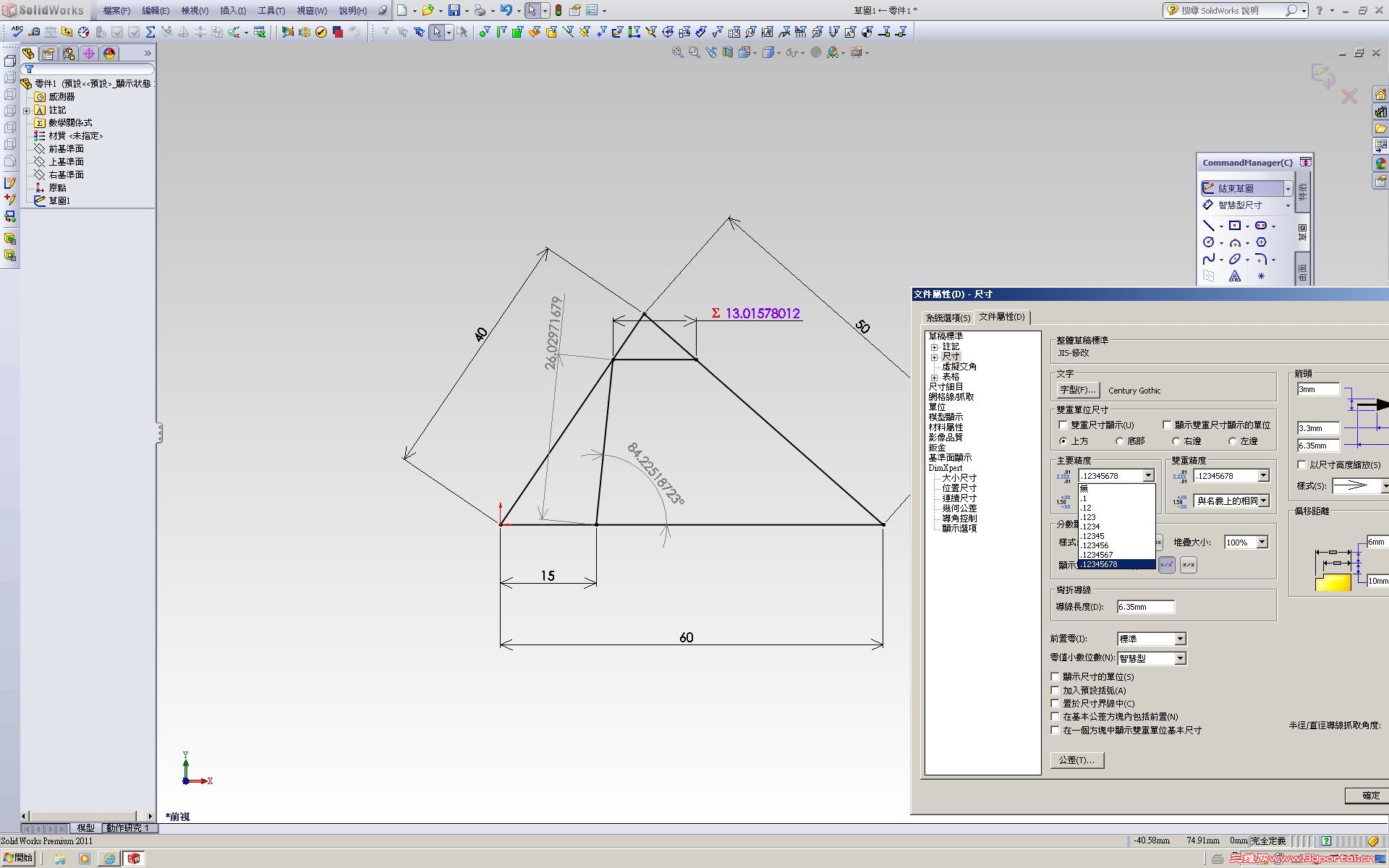

小數點越多越精密!

小數點越多越精密!
回复 支持 反对

举报

大隐于市
 楼主| 发表于 2011-10-19 18:13:02 | 显示全部楼层 来自： 中国安徽合肥
11# b096812_Ceg - A" u4 T: @9 A2 i% C
你可能把我的意思理解错了
4 K# K- [5 N4 V! f7 ~( K+ y% F我并不是想去凑数
' P/ {  J* {! L7 L9 C3 s事先我也并不知道答案
# i9 [. D6 N0 V% f+ v  i) `而是想通过SW草图的约束关系直接得到答案
  s1 h/ W! N: ?1 m3 J  d0 d6 @像你图上当上面的尺寸是14.***，下面的尺寸25.***时
) c; s6 L$ F6 l6 B. S" N* G草图同样成立! g7 Z/ D; O/ p2 o  q: n" E
这不是我要的结果啊
回复 支持 反对

举报

秋韵舞-江枫
发表于 2011-10-19 20:36:44 | 显示全部楼层 来自： 中国浙江嘉兴
其实这道题楼主有一个约束没有说清楚！就是蓝色的线是水平的，如果不是水平，就会有无穷多个解，如果是水平的，用SW就很简单了。
回复 支持 反对

举报

songfei536
发表于 2011-10-19 21:28:43 | 显示全部楼层 来自： 中国北京
支持楼上的
回复 支持 反对

举报

b096812_Ceg
发表于 2011-10-20 08:51:21 | 显示全部楼层 来自： 中国台湾
11# b096812_Ceg
8 m8 ]4 r, ?) }9 i你可能把我的意思理解错了4 V$ A5 @0 v' b- o* x+ u  a' Z
我并不是想去凑数" T8 p! }) f( o6 X5 X' U) y8 M: F
事先我也并不知道答案/ J; v! y! i; J5 d, _
而是想通过SW草图的约束关系直接得到答案
5 t" V5 K2 x3 ?# u像你图上当上面的尺寸是14.***，下面的尺寸25.***时
+ w3 A$ \1 f) u( n草图同样成立, f) ~1 |9 q: l! q+ p+ Q
这不是我要的 ...; r" E& t4 i) |; s+ r" ?
大隐于市 发表于 2011-10-19 18:13 http://www.3dportal.cn/discuz/images/common/back.gif
0 [2 W, r; j: S$ i9 \0 I  v7 v3 M
樓主:
! q# r7 Q" ?0 @9 i" F0 Q. k最終答案應該看最下面10.jpg的圖
: y  B9 q1 i8 J7 K1 W您的題型是藍線等於綠線的一半2 P4 v: v% b: y1 q& \& k$ O
也就是1/2
' V! P% n) y; ]" b0 Q8 M6 g6 y% r% S所以於關係式中鍵入/2  (除2)
回复 支持 反对

举报

b096812_Ceg
发表于 2011-10-20 08:58:20 | 显示全部楼层 来自： 中国台湾
本帖最后由 b096812_Ceg 于 2011-10-20 09:35 编辑 4 Q/ ^9 x% q( }0 G% P) {3 X
11# b096812_Ceg / X- H* C0 C- W) l6 T
你可能把我的意思理解错了, Q, z& b# j. o, P& p" ]
我并不是想去凑数
% \/ ]9 p) t+ a8 S1 m5 U2 C8 I; z事先我也并不知道答案
* v- e  y1 n% g; ^' }而是想通过SW草图的约束关系直接得到答案7 S) P1 Q: C+ n: u: c
像你图上当上面的尺寸是14.***，下面的尺寸25.***时
  d- ?, v& Z. D, t2 ^& ^6 F- u草图同样成立
& o1 r& Z" p# l3 }- r% w$ ]3 u这不是我要的 ...
( H, i! j5 L* @  O" o大隐于市 发表于 2011-10-19 18:13 http://www.3dportal.cn/discuz/images/common/back.gif

- p0 u* i" b7 j3 C/ {& p. U% L樓主:
0 T! C% z: i# }+ G8 S( e. T3 N最終答案應該看最下面10.jpg的圖
' f' g! i9 E9 L. [: \2 _( x- m您的題型是藍線等於綠線的一半3 P" }. L4 M1 U, ?
也就是1/2 ' o% v( {+ h" o: m1 j8 [' Q2 [
所以於關係式中鍵入/2  (除2)
/ ]- M! L3 s3 H! Z% C
* ]9 i% c. M+ i8 l) ^! o5 B! f& H圖片6jpg只是過程
4 x* I( s) \# N* u$ z# q因為藍線14 綠線25 並不能等於您的題型 綠線為藍線的2倍!!& s2 o. J5 D" v& @9 R8 E* `
要讓尺寸變成可用計算式步驟!!' M: t# M* c. v+ E5 A& a1 d
所以14那條線,在那個步驟過程中1 E1 k- b( H7 J( ]
還不能代表拘束尺寸(請注意看藍線尺寸為紫色,綠線尺寸為灰色活性尺寸)3 v5 j7 Y$ [* Z& ~& G
這樣一來既可用於工程計算式中5 R! ~/ [- v$ z- U% w* a

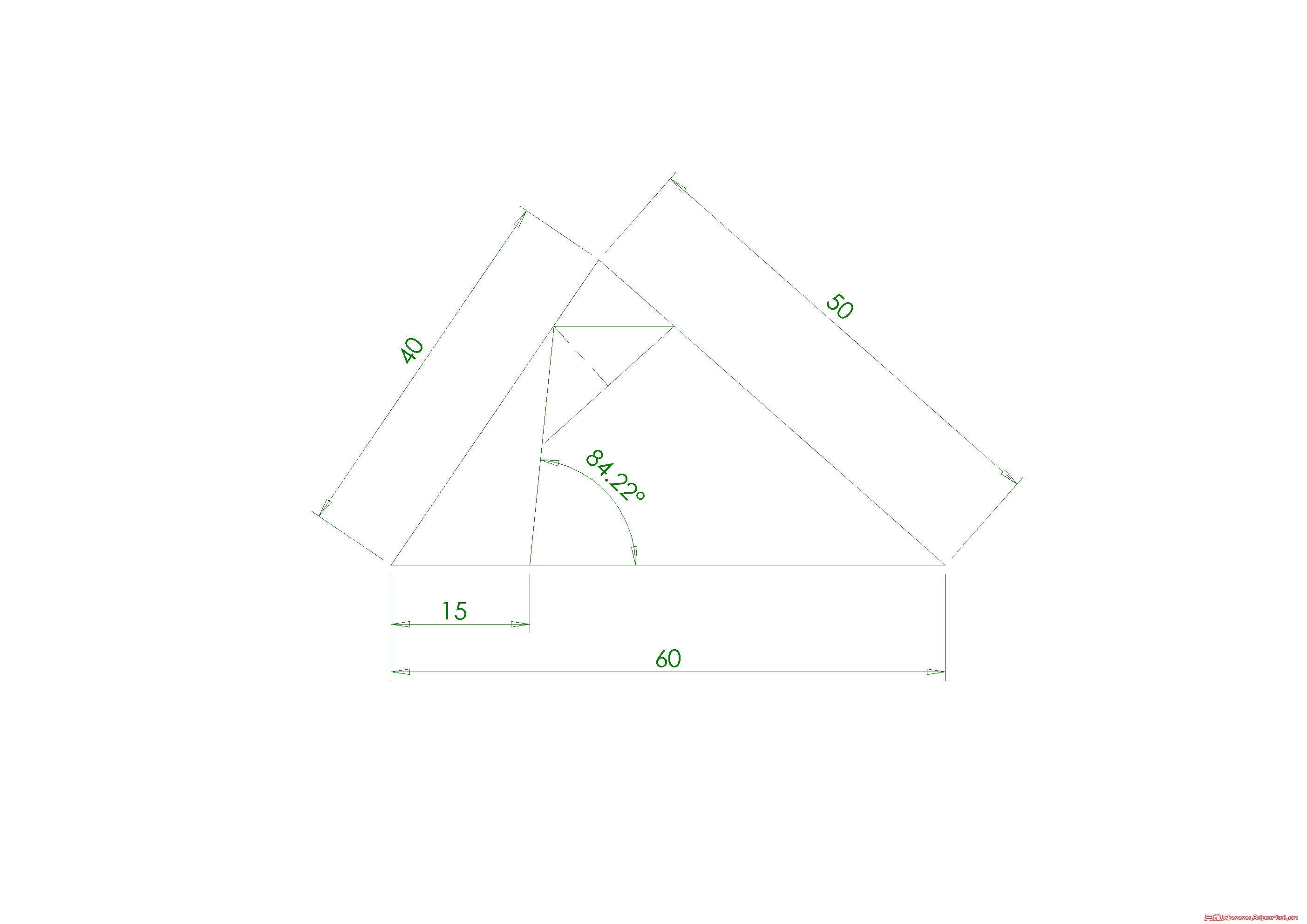

圖片9.jpg將題目要求鍵入藍等於1/2綠 ( T5 {3 Y/ [1 V& Q2 |
sw工程計算式就會將數值產生!
回复 支持 反对

举报

b096812_Ceg
发表于 2011-10-20 09:21:01 | 显示全部楼层 来自： 中国台湾
本帖最后由 b096812_Ceg 于 2011-10-20 09:49 编辑
' [3 b5 _# D7 W" Z# ?2 s
11# b096812_Ceg . j6 z- T4 ~9 i/ w/ E
你可能把我的意思理解错了
* l4 ^! N5 Z( I' w! t9 B3 {我并不是想去凑数' p" f+ C' d, h4 J7 x2 i
事先我也并不知道答案' F+ }% I4 X8 X; [. O; @
而是想通过SW草图的约束关系直接得到答案; A. `1 h. q* j
像你图上当上面的尺寸是14.***，下面的尺寸25.***时5 y4 s# l! Q/ O' K. U& u9 ~, n( S
草图同样成立
+ ~% K2 g( f9 s6 `) h这不是我要的 ...- e" \! p1 I0 A4 A3 Y
大隐于市 发表于 2011-10-19 18:13 http://www.3dportal.cn/discuz/images/common/back.gif
! |- X  W, C' s, f9 o
9 N- r3 I! O$ T% k5 ]6 b$ L+ n
樓主:
: @6 `4 V8 j+ V/ f$ R8 @- t5 b昨天沒註解!- i; b' b/ q' h  M
剛剛我重新在每個步驟中加入註解說明
8 F  [/ \9 q  b. P: c8 B& l1 `7 c9 T希望你會比較容易明瞭!
, @, S# z' X4 ~3 o/ C14 25草圖成立,但是與題目並不成立!
9 [! ~% ]" u5 U0 _4 o+ C" I所以才會需要用到關係式!! 綠=藍X23 U' J+ r1 @' B5 K' l5 _/ n4 z

2 U8 S' v, R6 X* l6 ?1 t如果樓主還是不能理解,那畫兩條線段的方法用等長拘束也是可以啦!" f$ A6 }7 W6 V8 O2 J
反正畫圖的方法百百種,沒限定!
回复 支持 反对

举报

大隐于市
 楼主| 发表于 2011-10-20 16:55:32 | 显示全部楼层 来自： 中国安徽合肥
17# b096812_Ceg
) {2 Q& r; ^: s! k终于按您的方法利用方程式做出来了4 j3 q/ \& m; Q9 X: V8 h
关键有一步
+ M) ?0 k. l& k+ p" l: j8 @取消”标注要输入进工程图中的尺寸“选项  o4 a2 C% u. q: X2 o, o' I
得到紫色的标注尺寸. T: z& G, C5 v' p
而且方程式确定后/ l& [9 p" \6 }1 G
不是立即得到最终的结果1 I3 e% v+ q- P7 w- ~" D. H
可能需要几次确定后才能得到答案9 f& F/ A7 X& U& {$ |: ~6 Q
非常感谢您的耐心解答+ o0 j3 e: _4 H( ?& l
鞠躬！
回复 支持 反对

举报
