在使用CAD软件时,使用布局空间出图有一些好处。布局空间出图的比模型空间的好处在于,当需要调整不同比例时,只需通过调整视口比例,而不需要缩放图框,并且可以反复调用相同的模型空间内的CAD图形。下面我们就通过中望CAD这款软件看来简单看下,在中望CAD中如何通过布局空间出图。

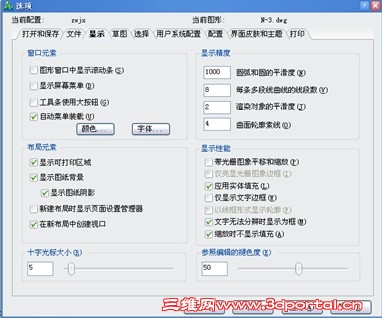

* e( W; l1 `  v首先为了绘图习惯我们可以对布局空间做一些基本设置,进入工具——选项——显示中(图一)" q. B: e& I, I8 @; S$ V
5 w7 _$ K( b- C/ F2 }' s& R) E
1.jpg ) ~% ~0 D9 Y5 t7 y) Z. d
(图一)
) M, q" W2 @8 i, W9 h9 K9 S
将显示可打印区域、显示图纸背景去掉,在颜色中将图纸/布局换成黑色,当然可以可以根据个人喜好调整。
5 ^1 c# s. e( G我们在模型空间将需要绘制的图形绘制完毕,如图二:
. k3 [9 u( N2 o7 S
1 }" E, f& H, P; D% d 2.jpg : N) |6 g: Q6 {. Q+ F) i, i
(图二)
9 y" n, R# b' F! s0 |( S4 ?

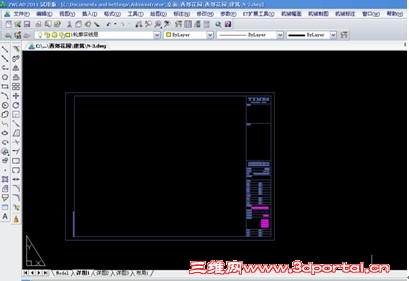

然后再布局空间新建布局,或可以通过右键调用模板,模板的好处在于可以通过模板设置好字体、线形、标注样式等,在布局空间调用图框(1:1)的,如图三:
9 {! S' A& r2 {1 Y( [! p

+ F+ b. A0 y- W  j: J. |4 u% y 3.jpg
+ A. A* h9 u' V* W2 T5 @* J/ |(图三)
* b1 h, G3 [6 [; b" [6 u# M6 z' `" U

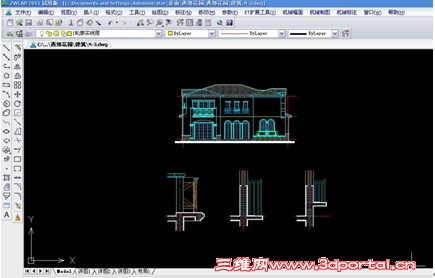

通过MV命令建立视口,调整出图的布局,如图四:

  R. I9 l, @5 c; c4 C0 q. T

  ?9 F6 [. s9 j

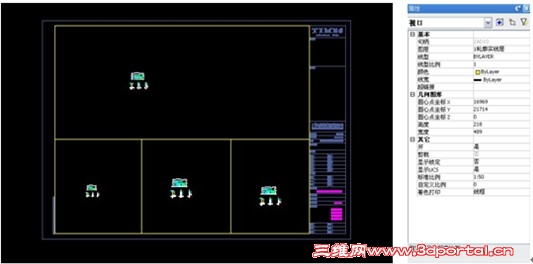

选择视口在属性中调整各图的出图比例,如图五6 e+ g; H! ^0 A& V, Z8 f+ q

3 r: t# {  `) w6 v2 }7 ^
(图四  图五)

- e3 O% _! q& Y# p* m8 @& V4 Y, y

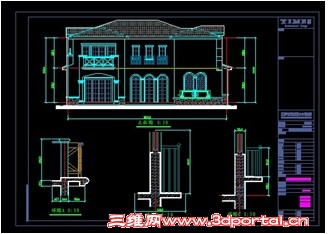

我将立面图调整为1:50,3张详图分别为1:30,1:20最后效果如下,图六:

# \! r5 A, ~6 E9 L% d" H6 ^4 x
然后通过MV—L命令分别将3个视口锁定

/ R. E3 L) X; L% ]. U; e9 e7 d

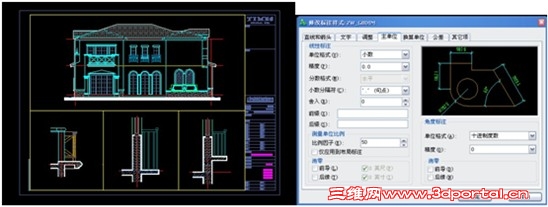

最后我们就可以完成标注与文字的工作了,当然在标注时需要注意比例因子的调整,在标注——标注样式——主单位中,如1:50的图纸就需将比例因子调整到50
1 A* S0 v) ^) T 67.jpg
5 Q* J5 z1 k& a, o# u5 t
(图六  图七)

% x9 a5 U1 }# k5 u4 W
最后出图时可以将视口放入同一图层下关闭。(图八)

) I7 P, f' \* r. t9 d4 c
( v% n4 ]( G6 q
2 W% ]' l# S- f: V" w' E(图八)
