谁有弹簧的图纸 随便上传一张
9 [8 `3 [/ m% t  S. U1 C我做个参考
2 C; N$ k' F& E4 ~# ?; C3 h就一般的就可以! u# q5 d6 S" N; @3 r* k6 ?
最好上个图尺寸都表上
回复

举报

tangcarlos3d
发表于 2011-10-8 15:22:33 | 显示全部楼层 来自： 中国广东东莞

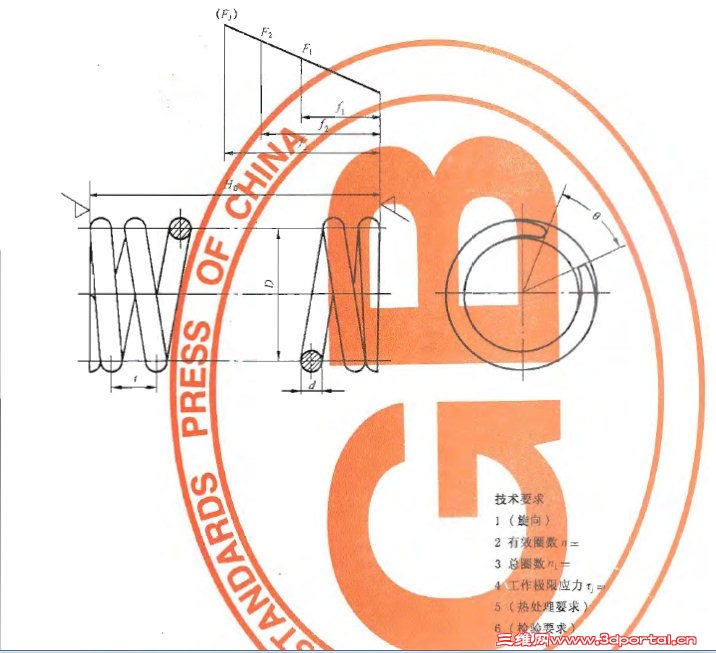

机械制图国标GB/T 4459.4-2003内有。给你一个sample.

评分

参与人数 1三维币 +2 收起 理由
plc + 2 应助

查看全部评分

回复 支持 反对

举报

huahong518
发表于 2011-10-8 15:43:19 | 显示全部楼层 来自： 中国浙江杭州
这图用什么画的啊?
回复 支持 反对

举报

tangcarlos3d
发表于 2011-10-8 16:19:57 | 显示全部楼层 来自： 中国广东东莞
这图用什么画的啊?
0 ~) Z# H" x! a( z/ Dhuahong518 发表于 2011-10-8 15:43 http://www.3dportal.cn/discuz/images/common/back.gif
2 f9 Z6 K. y$ I$ A
是从书上截的图。
回复 支持 反对

举报

gaoyns
发表于 2011-10-8 17:48:42 | 显示全部楼层 来自： 中国北京

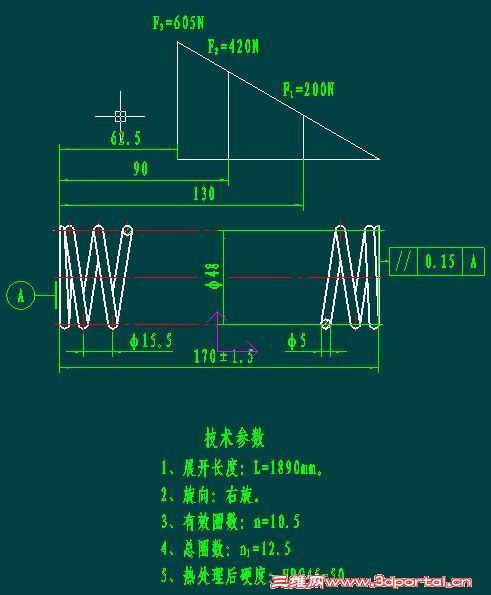

压缩弹簧画法、尺寸标注及技术参数：

评分

参与人数 1三维币 +2 收起 理由
plc + 2 应助

查看全部评分

回复 支持 反对

举报

pangpang
发表于 2011-10-8 20:30:54 | 显示全部楼层 来自： 中国黑龙江哈尔滨
本帖最后由 pangpang 于 2011-10-8 20:41 编辑
: p& r+ }( m7 c# F' G/ j7 `8 ?6 K+ k' t8 A/ `4 j5 B. c% L3 C3 _
GB/T 4459.4-2003 机械制图 弹簧表示法
# n( M5 `& _4 L2 P2 C( k/ n' L% c: SGB/T 1239.1-2009 冷卷圆柱螺旋弹簧技术条件 第１部分：拉伸弹簧
7 V. Q8 l( y4 X/ e- M- |' fGB/T 1239.2-2009 冷卷圆柱螺旋弹簧技术条件 第２部分：压缩弹簧! G& }% q) }2 y3 r
GB/T 1239.3-2009 冷卷圆柱螺旋弹簧技术条件 第３部分：扭转弹簧# ~! V8 c( o1 a# H( p" A  z1 C
GB/T 1239.4-2009 热卷圆柱螺旋压缩弹簧　技术条件
# H' |8 }, z+ l. a8 w. j+ q% R  _7 f" M' ~# q, @7 R* W; h  z! X
机械制图手册  “弹簧”章节中的内容。
/ S0 _6 J0 N, g# |) V% @2 J2 {! a& m4 p/ W$ I4 V+ d! z
做电气有时也要画些机械图。我就是按上述标准和手册中的内容学着画的弹簧。而且其中也有很好的图例。
