法兰投影→中心线符号?

ning84 · 发表于 2011-9-29 10:08:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

因为投影图是椭圆.

试了n次没有实现下图目标.

请问如何处理,谢谢.

802210 · 发表于 2011-9-29 10:52:49

提示: 作者被禁止或删除内容自动屏蔽

ning84 · 发表于 2011-9-29 10:58:41

从装配体图纸下视图中选择法兰边线作辅助视图，, G# B5 `* p# U3 u ^: a' U
就可以得到法兰正视图，剩下中心线标就好弄
) v7 O9 Z# d, X5 ^2 ^ G802210 发表于 2011-9-29 10:52 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢,不是在正视图进行处理.

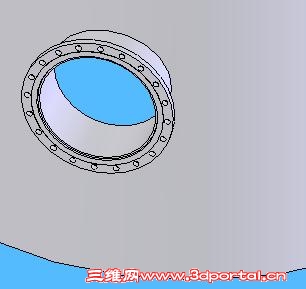

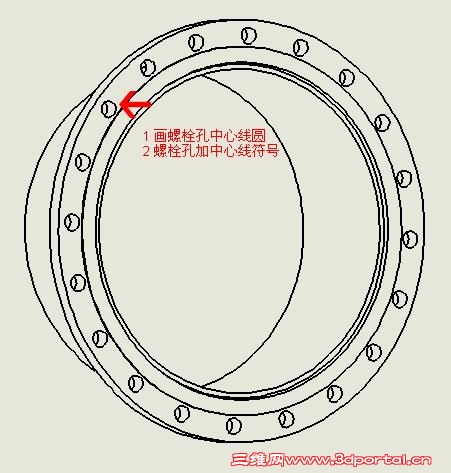

因为,画装配图时,其投影效果如图.

此帖的目标需求是在投影视图上如何添加中心线符号.

阿帕奇 · 发表于 2011-9-29 11:11:19

不正式，怎么能是个圆呢？不是圆怎么能自动标注呢？试试手工是否可以加上

hongwei_1987jp · 发表于 2011-9-29 11:34:15

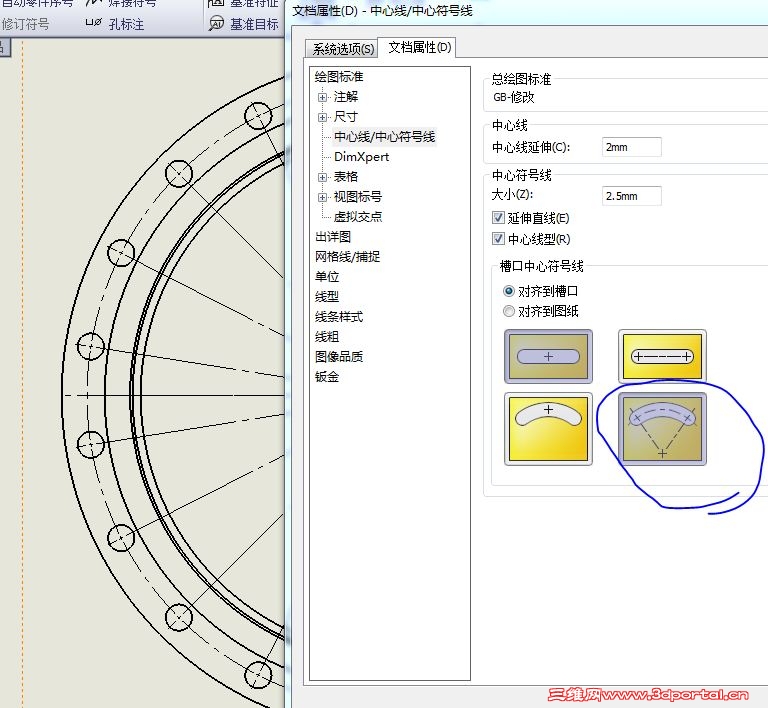

要在选项里，选择中心线形式，才能做到的

ning84 · 发表于 2011-9-29 12:47:32

要在选项里，选择中心线形式，才能做到的& | b/ S9 Z. \* P# }% x$ }
hongwei_1987jp 发表于 2011-9-29 11:34 http://www.3dportal.cn/discuz/images/common/back.gif

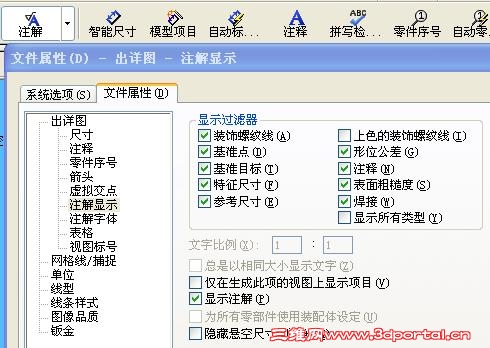

谢谢回复，在SW2006中没有找到？

ugforrest · 发表于 2011-9-29 14:47:45

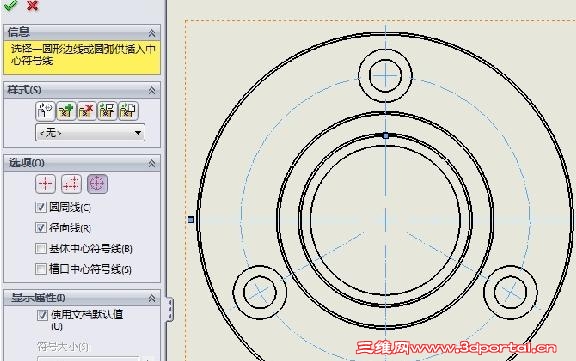

螺栓孔中心线可自动插入。
位置圆（显示为椭圆）就手动画出——用“转换实体引用”。

hongwei_1987jp · 发表于 2011-9-29 20:40:09

6# ning84


ning84 · 发表于 2011-9-30 09:54:39

6# ning84  ; P4 k& \" Q  @; P2 [
4 I1 \- A8 v  E4 {# {. G0 Z5 _1 l( a. \' {

+ ^5 W5 x& P+ e) ?* n, |/ z1946679
( E% m4 M  Y" u& g+ Yhongwei_1987jp 发表于 2011-9-29 20:40 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢，看来在SW2006没有这个功能。
