大家都知道CAD的使用无外乎两种方式：一种是使用快捷键的方式，还有一种则是用鼠标点击工具栏上的图标进行绘图编辑。纵观两种方式，个人觉得快捷键是比较快的方式，但我们不能不考虑习惯了鼠标点击图标这部分工程师的感受。所以CAD软件除了便捷的快捷键定制之外还需要提供良好的图标自定制功能。今天就以中望CAD为例，与大家分享一下。

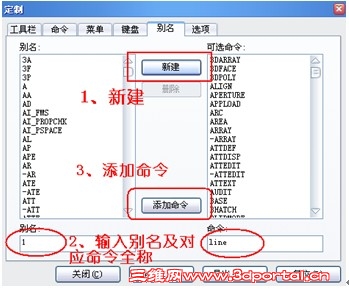

在中望CAD中，快捷键的定义大家应该都比较清楚了：通过“工具——自定义——别名”开启定制对话框，在此界面中可以进行所需命令对应快捷键的定制；或者通过下方的“导入”功能来导入之前的PGP文件均可。

6 C4 m+ V8 ^! J, C0 a4 m

由于在CAD系统有很多的命令是不提供直接的图标的，要执行这些命令就只能通过下拉菜单去进行选择，无形中降低了设计师的操作效率。中望CAD同样提供了便捷的命令图标的自定制，对于常用命令定义一个个性图标，来便于日后的设计工作岂不是习惯点击图标工程师的福音。

5 ~  t8 C. V8 g& U( O1 m; J

那么，如何定制命令的图标呢？下面通过一个例子为大家进行说明：

# g$ P7 d* F6 q. M5 {+ ]) G5 Q

CAD中，画圆有多种方式：两点、三点、相切-相切-半径、相切-相切-相切等，但是很多CAD系统大多提供两点、三点的画圆方式，而“相切-相切-相切”这种画圆方式的图标却鲜有CAD提供。如果一个工程师要经常采用这种方式进行圆的绘制，就比较麻烦了。下面就给大家详细介绍如何在中望CAD中定制一个“相切-相切-相切”画圆的命令图标。

8 j6 R8 S; U  \# t

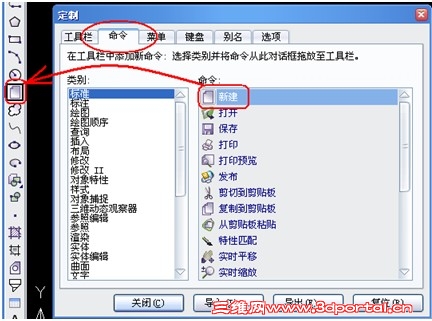

首先，通过“工具——自定义——别名”进入定制界面，切换到“命令”选项卡；从左侧命令图标区域中任选一个图标拖到绘图工具条中作为“毛坯”（此处以“新建图标”为例）：

8 K, T# u8 Z2 L6 ?2 U

0 w: t7 g# [$ `+ p/ D( e
# `' M8 `/ c3 F* N; M9 x7 G

, g4 @) ?, ~. }! g0 R* t

其次，在“定制”对话框不关闭的情况下，右键点击上一步拖到绘图工具条中的图标。此时，在右键菜单中选择 “修改”：

/ P$ R- M  D! k& O# r

0 y! a& ^% ^4 I

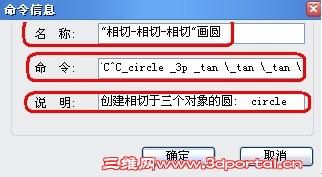

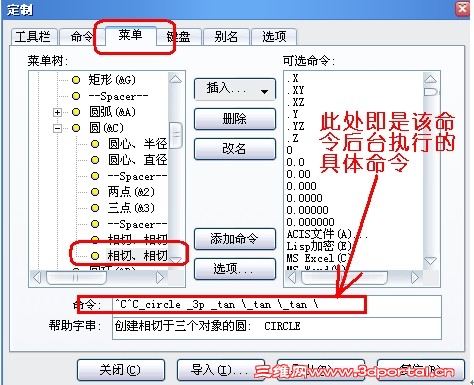

点击修改后，会弹出“命令信息”对话框，对每项信息进行修改（注：“名称”指鼠标悬停在图标上显示的文字；“说明”指鼠标悬停在图标上时在状态栏上显示的详细说明文字；“命令”指后台运行的命令，是定制过程的重要部分，是该定制图标的本质所在）。对于“名称”、“说明”都比较好办，那么重要的“命令”处如何修改呢？要知道执行此命令时后台到底是运行的什么命令，可以通过“定制”对话框的“菜单”选项卡，找到“绘图”菜单下的“相切-相切-相切”画圆：

( p; t5 J' g; S& P' V& r( d

将此命令字符串拷贝，粘贴到“命令信息”中的“命令”中，最终修改“命令信息”如下：

3 q, p, b' q5 t1 |4 t1 F2 n% ]/ a

+ t/ M( ]0 s! L1 r$ o; Y/ ]& ~

+ O( X' Z- J# E: ^- O9 y3 D7 o! _

) |, r6 ]9 x& J6 v  F/ Q, c

确定后，此图标实质部分已经定制完毕。但是为了区分于别的图标，还可以对图标的显示进行个性化的定制，在右键菜单中选择“更改按钮图像”来用系统提供的简单图片进行取代；也可以在右键菜单中选择“编辑按钮图像”打开按钮编辑器，根据自己的喜好进行绘制或者导入。

  S3 @! c. z3 k& [& b! ]- F

如图，这就是我最终定制的图标。

# S" N% Q, K, |; t9 w2 P

CAD系统还有很多没有提供直接图标的命令，例如：多线、单行文字、外部块等等。你是不是也有自己尝试定制一下的冲动了呢！那就赶紧动手吧。
