Solid EdgeST4面相关－共面轴

大有茗堂 · 发表于 2011-9-15 21:35:23

您需要登录才可以下载或查看，没有帐号？注册

x

使选定元素与您定义的理论平面对齐。当选择集中存在多个圆柱元素（如孔、圆柱和圆锥）时，此关系可用。

可使用以下两种方法定义理论平面。

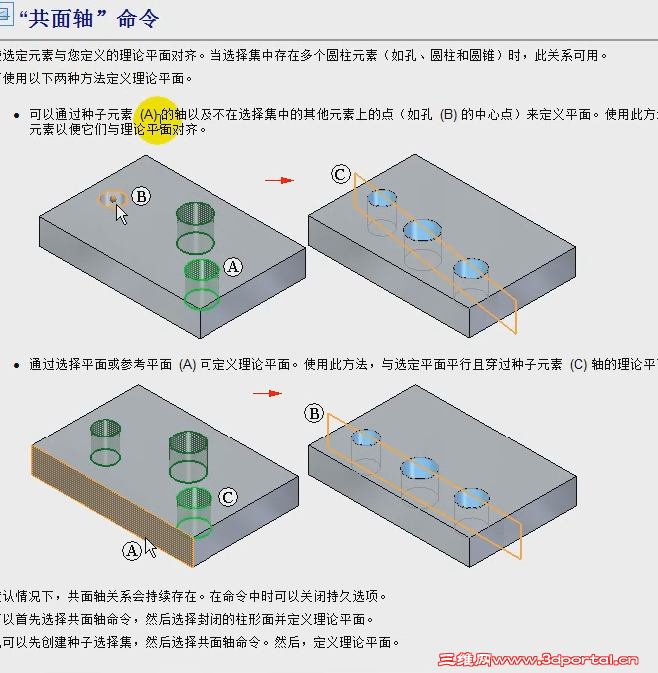

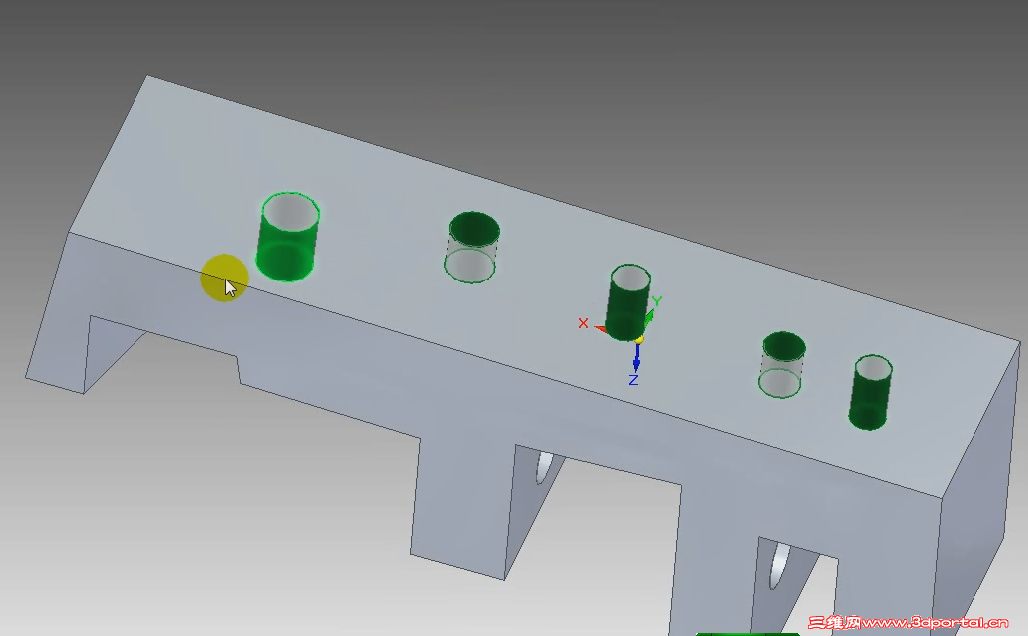

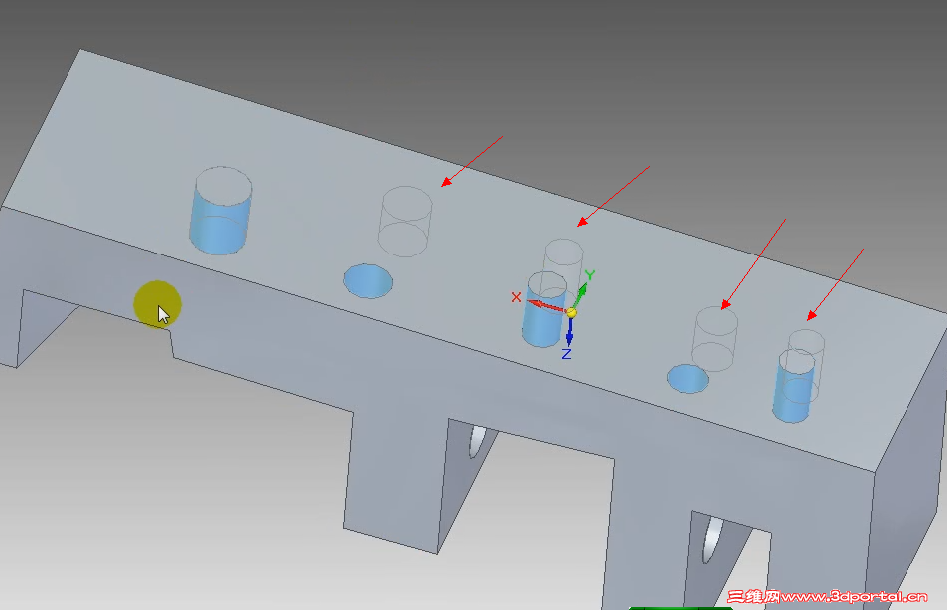

可以通过种子元素 (A) 的轴以及不在选择集中的其他元素上的点（如孔 (B) 的中心点）来定义平面。使用此方法，穿过种子元素轴及您定义的点的理论平面 (C) 将用于对齐选择集中的元素，如右图所示。不移动种子元素，但会移动选择集中的剩余元素以便它们与理论平面对齐。
4 m1 I5 X" ^: i
通过选择平面或参考平面 (A) 可定义理论平面。使用此方法，与选定平面平行且穿过种子元素 (C) 轴的理论平面 (B) 将用于对齐选择集中的元素。系统不会移动种子元素，而是移动选择集中的其余元素，使其与理论平面对齐，如右图所示。
