[求助] 求画螺旋伞齿轮

[复制链接]
发表于 2011-9-15 10:19:05 | 显示全部楼层 |阅读模式 来自: 中国山东
50三维币
请哪位大侠按照我的二维图绘出solidworks三维图,奖励50三维币,要原文件,最好S07版的,偶版本低,高的打不开。(实在没有07,09也行,再不行丢失特征让俺当实体打开也行
/ `8 F) K  [$ {$ c/ J4 T' J9 h% v$ E$ V( r

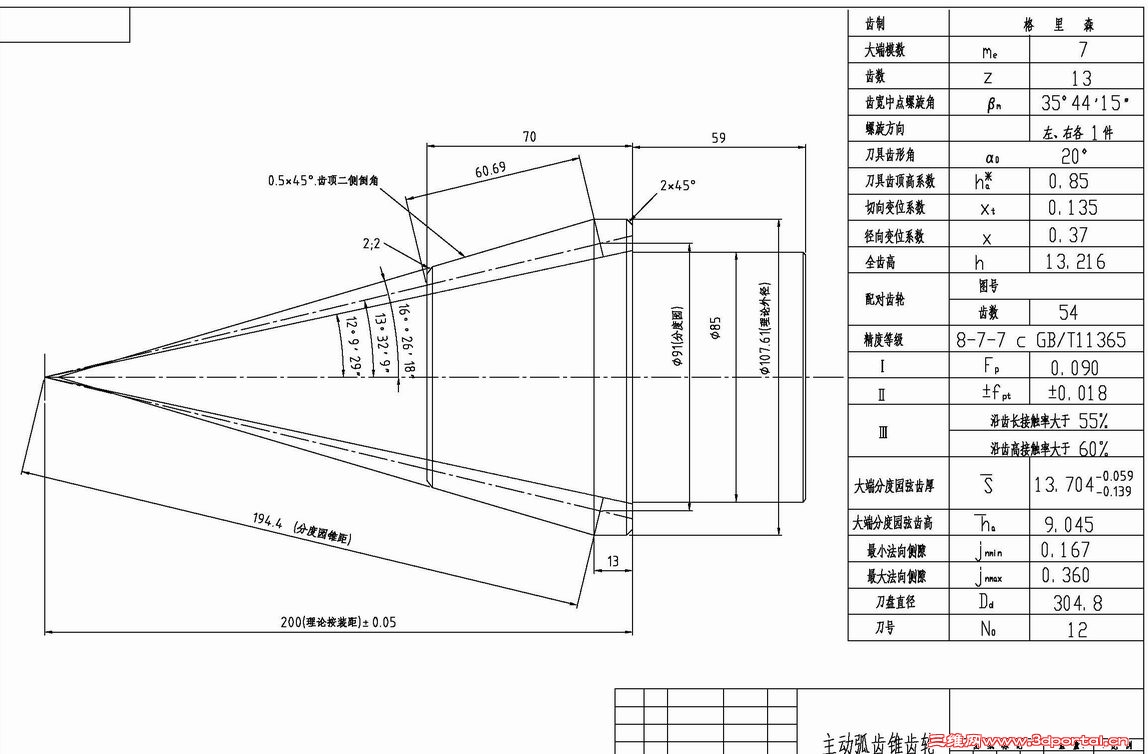

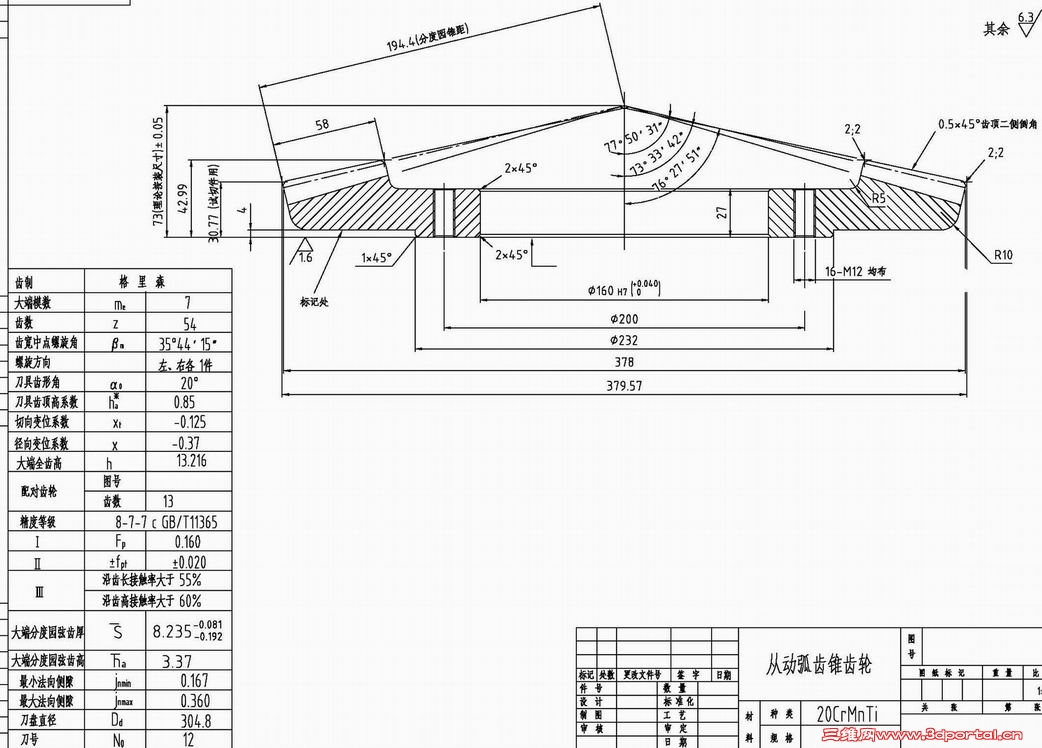

附图: 从动弧齿锥齿轮.jpg        主动弧齿锥齿轮.jpg 3 b7 u0 T' T8 h" q0 Z( C: T

; W; b5 h4 y  x) b: a- WPDF文件: 从动弧齿锥齿轮.pdf (83.89 KB, 下载次数: 94)

最佳答案

查看完整内容

2010版的,楼主想想办法吧
发表于 2011-9-15 10:19:06 | 显示全部楼层 来自: 中国江西新余
2010版的,楼主想想办法吧

317.rar

490.04 KB, 下载次数: 85

发表于 2011-9-15 11:01:40 | 显示全部楼层 来自: 中国山东潍坊
http://www.3dsource.cn/ 下载即可,或者用迈迪三维工具自动生成。
发表于 2011-9-15 14:16:43 | 显示全部楼层 来自: 中国江苏宿迁
楼上说是、、、
发表于 2011-9-16 15:28:46 | 显示全部楼层 来自: 中国广东广州
建议楼主可以用GearTrax2011 生成螺旋伞齿轮
发表于 2011-10-29 10:29:17 | 显示全部楼层 来自: 中国江西新余
应住了,发钱呀
发表于 2011-10-29 11:22:27 | 显示全部楼层 来自: 中国北京
用AIP做 比较好
发表于 2011-10-29 12:26:10 | 显示全部楼层 来自: 中国江苏泰州
用AIP做 比较好
: J& C1 o6 Y3 ]6 Ugaogusheng 发表于 2011-10-29 11:22 http://www.3dportal.cn/discuz/images/common/back.gif
他不是精确建模,是个大概
发表于 2011-10-29 13:32:15 | 显示全部楼层 来自: 中国江苏泰州
5楼的文件,楼主可以不用研究了,因为不是渐开线的
发表于 2011-10-31 07:13:15 | 显示全部楼层 来自: 中国江西新余
9# ZHYJ96
  L0 Q% T7 `7 ~1 A3 L, ]' R我也没说是渐开线的呀,楼主只要求画出来即可。你能画出来更像的就发上来
发表于 2011-10-31 07:40:09 | 显示全部楼层 来自: 中国江苏泰州
9# ZHYJ96
2 Y  Y1 S4 }. O  I2 O我也没说是渐开线的呀,楼主只要求画出来即可。你能画出来更像的就发上来6 q" O5 [% y: y6 U3 r" Q; E
shmily_liuwei 发表于 2011-10-31 07:13 http://www.3dportal.cn/discuz/images/common/back.gif
如果不是渐开线,那你要说明
发表于 2011-10-31 13:23:29 | 显示全部楼层 来自: 中国江西新余
本来就是画个大概嘛
发表于 2011-10-31 13:43:52 | 显示全部楼层 来自: 中国江苏泰州
本来就是画个大概嘛. |, q6 ]8 W2 k) Z& F
shmily_liuwei 发表于 2011-10-31 13:23 http://www.3dportal.cn/discuz/images/common/back.gif
3 M$ Z4 z9 j) x6 F, f8 L; ~
楼主的要求是:按照我的二维图绘出solidworks三维图。请问楼主的二维图是大概吗?
发表于 2011-10-31 16:41:32 | 显示全部楼层 来自: 中国江西新余
13# ZHYJ96
+ Z$ t5 |# n8 W0 V3 [9 ~' v) u  [我说的是齿形。你能画出来就传上来。这个不好那个不好,你又不画,难以服众呀
发表于 2011-10-31 21:11:04 | 显示全部楼层 来自: 中国四川资阳
作个大概就是了嘛,搞那么精确浪费时间。
发表于 2011-11-1 08:06:10 | 显示全部楼层 来自: 中国江苏泰州
本帖最后由 ZHYJ96 于 2011-11-1 08:07 编辑
' T' U% \0 I% O
13# ZHYJ96  $ _, o* ~7 p: e0 V6 s$ e
我说的是齿形。你能画出来就传上来。这个不好那个不好,你又不画,难以服众呀+ D% \5 G- D6 j! x. \. F8 E7 u
shmily_liuwei 发表于 2011-10-31 16:41 http://www.3dportal.cn/discuz/images/common/back.gif
我可以画出来,但我无需服众,我好财 ,我看中的是楼主的50个钱。
发表于 2011-11-2 15:21:20 | 显示全部楼层 来自: 中国江西新余
16# ZHYJ96
5 H( f+ S0 _* Z' r好财就画呀,光说不练。
发表于 2011-11-3 08:13:35 | 显示全部楼层 来自: 中国江苏泰州
在现实中,我画一个是几百块;三维网的50个钱大概是5块钱
