请帮忙画附后件的凸轮PROE档

gejp

请各位朋友帮忙将此凸轮3D图画出来,我画出来达不到理想的效果,谢谢!

gfl6110991

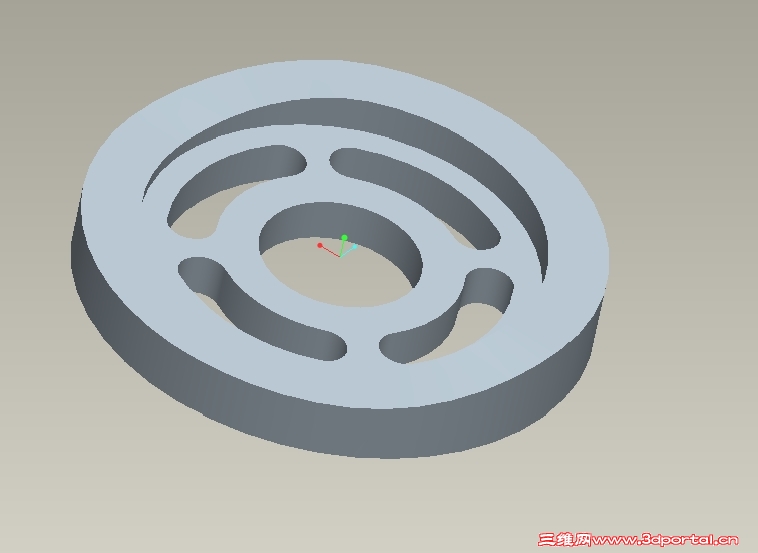

凸轮 看看 希望能够帮助到你!

nidezuiai

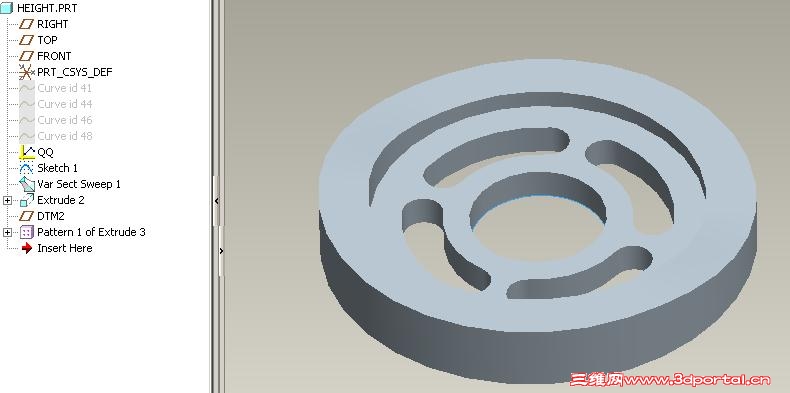

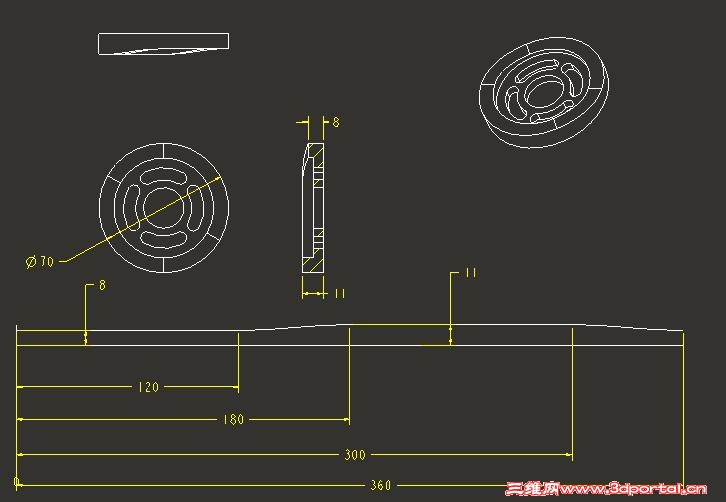

我的图。。。。凸轮展开图是自动添加上的，Pro/E有这个功能。

gejp

谢谢你! 2# gfl6110991

qwerabcd

我的图。。。。凸轮展开图是自动添加上的，Pro/E有这个功能。
: ?! u( T" w9 l: J# l( h! lnidezuiai 发表于 2011-9-6 14:08 http://www.3dportal.cn/discuz/images/common/back.gif

能说说怎么设置的?

tangcarlos3d

这要用到graph命令。也就是用graph画3楼的展开图，再用evalgraph, trajpar引用这个graph图进行变截面扫描cut,路径是沿圆周。具体的画法因为10年没有用我忘记了（当年学20版时学的），你可查一查帮助文件。
( o% e4 p( U2 Q: e1 q8 v/ M把2楼的文件打开看了一下，过程太复杂了。3楼的是正确的方法。

nanfeng36

平面凸轮。。

qwerabcd

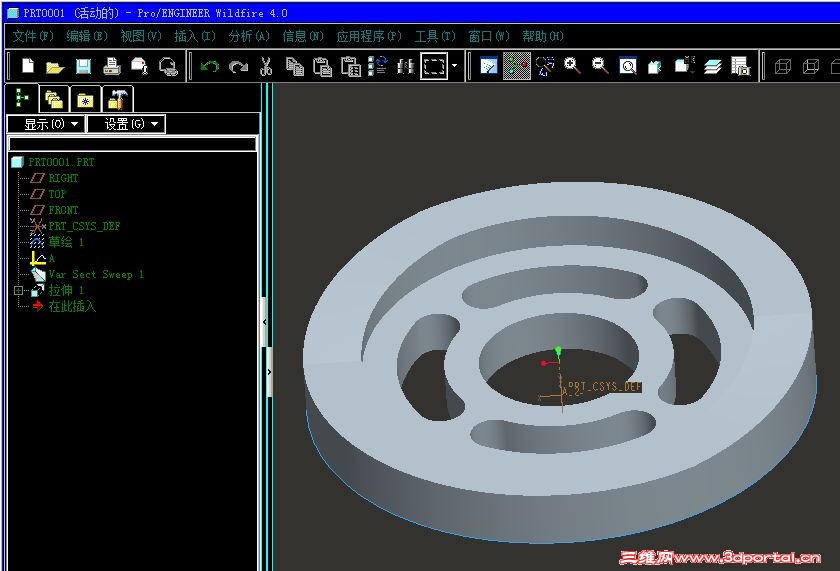

看看我的.

% E& T/ k9 Q) r' A* u* d prt0001.prt.rar (47.47 KB, 下载次数: 30)

2011-9-14 21:59 上传

点击文件名下载附件

qwerabcd

2楼文件不能检索.能否贴个图?

tangcarlos3d

: G3 v/ I! T" X5 ]* J: \3 Y
8楼的图没有用到我讲的graph, evalgraph和trajpar命令。2楼是用5.0画的。

qwerabcd

8楼的图没有用到我讲的graph和traj命令。2楼是用5.0画的。
tangcarlos3d 发表于 2011-9-14 22:14 http://www.3dportal.cn/discuz/images/common/back.gif

能否说说graph和traj是什么命令?

tangcarlos3d

8 a' h2 r' u) L4 J# Y/ f具体的我要查查一查。简单说作用吧：graph就是草绘一个轨迹图形，用于特征的轨迹线，特别适用如凸轮（盘形，圆柱形都行）画图。trajpar是一个关系参数命令，其它命令引用它，它在拉伸或切削时引用graph图的轨迹使切削位置尺寸改变。做波浪垫圈就要用到traj（这里不要graph图）。可算作变截面扫描的一个特例吧。

nidezuiai

能说说怎么设置的?
2 Y# v! E  `9 ]* Y5 P0 K+ P' Zqwerabcd 发表于 2011-9-14 20:52 http://www.3dportal.cn/discuz/images/common/back.gif

菜单“插入”——“图表”，前提是你的零件图用到图表。不然就是灰的，不可用。

qwerabcd

具体的我要查查一查。简单说作用吧：graph就是草绘一个轨迹图形，用于特征的轨迹线，特别适用如凸轮（盘形，圆柱形都行）画图。traj是一个辅助参数命令，其它命令引用它，它在拉伸或切削时引用graph图的轨迹使切削位 ...
tangcarlos3d 发表于 2011-9-14 23:19 http://www.3dportal.cn/discuz/images/common/back.gif

" O. Y' t% A. \9 S5 h* J- H这个凸轮的建模,就是用图形控制和关系式建立的.谢谢.

qwerabcd

菜单“插入”——“图表”，前提是你的零件图用到图表。不然就是灰的，不可用。
: _8 u" S2 d5 n3 D  knidezuiai 发表于 2011-9-15 09:03 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢.三维总经理.

tangcarlos3d

具体的我要查查一查。简单说作用吧：graph就是草绘一个轨迹图形，用于特征的轨迹线，特别适用如凸轮（盘形，圆柱形都行）画图。trajpar是一个关系参数命令，其它命令引用它，它在拉伸或切削时引用graph图的轨迹使切削 ...
tangcarlos3d 发表于 2011-9-14 23:19 http://www.3dportal.cn/discuz/images/common/back.gif

简单查了一下，现补充如下：
0 J0 u. L: }% d4 H( Q切凸轮的命令格式是：&d=evalgraph("graph",trajpar*360)/100。
: [- w+ N' Z3 e) v其中&d是要变化的尺寸代号，evalgraph是命令，graph是凸轮轨迹图形，trajpar参数（关系）命令，360表示是一整圈，/100是在画graph图时Y轴坐标值太小了将数值放大了100倍标注，这里要还原其到真实大小（画图时放大多少倍以尺寸看得清楚为准，记得最后要除以相同的值即可）。
切3波浪垫圈的变截面cut的命令是：&d=sin(trajpar*360x3).式中的3表示三个波浪。

qwerabcd

本人使用的关系式为:sd=evalgraph("a",trajpar*70*pi),其中70为直径,

tangcarlos3d

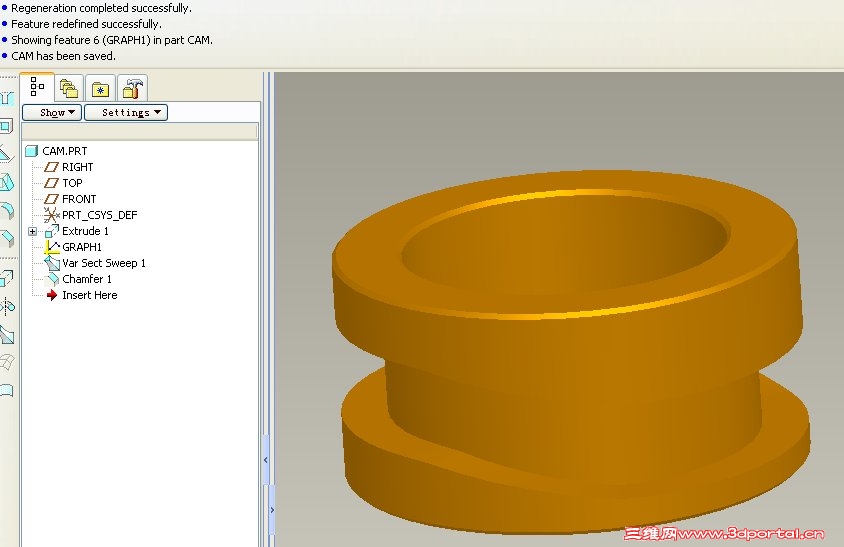

看看我用graph, trajpar命令和关系式画的圆柱型凸轮把。供参考。要注意的是模型树里没有cure, sketch等特征。

tangcarlos3d

菜单“插入”——“图表”，前提是你的零件图用到图表。不然就是灰的，不可用。
nidezuiai 发表于 2011-9-15 09:03 http://www.3dportal.cn/discuz/images/common/back.gif

0 @8 t7 q" x+ d- d* s
. U8 \: R: D0 N1 C2 f; q9 s/ A你这里多了一步。不需要在前面画扫描的轨迹草图和4条圆形轨迹线。我上一贴的圆柱凸轮画法是：1）先画圆柱体；2）画变截面扫描：a）选择底面外圆柱整个边线（要按shift键），b）按ctrl键选底面内圆柱整个边线（要按shift键），c）insert/model datum/graph【画轨迹草图草图grgaph1（要画坐标系）】，d) 画cut的截面，e) tool/relation , f) 关系是sd9=evalgraph("graph1",trajpar*360）/10 (因为我在草图中y轴方向放大了10倍），g) done。

314212186

请问一下这个是怎样做出来的步骤是怎样的[img][/im

ganyiwei

请问一下这个是怎样做出来的步骤是怎样的[/im
314212186 发表于 2012-5-25 17:03 http://www.3dportal.cn/discuz/images/common/back.gif

插入--模型基准-- 图形
