solidworks工程图中的自定义比例怎么用函数将输入的投影比例自动生成

Spzorro · 发表于 2011-8-30 08:41:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

solidworks工程图中的自定义比例怎么用函数将输入的投影比例自动生成，这样每次生成工程图后就不用改图 QQ截图未命名.jpg

图框比例没用自动更改，图纸比例就可以自动更改

阿帕奇 · 发表于 2011-8-30 09:02:02

这个你最好做成相应比例的模板

Spzorro · 发表于 2011-8-30 09:09:57

有简单的吗

ZHYJ96 · 发表于 2011-8-30 09:18:43

楼主看来不是用SW的，是在钻牛角尖的

802210 · 发表于 2011-8-30 10:49:55

提示: 作者被禁止或删除内容自动屏蔽

maichengyou · 发表于 2011-8-30 11:49:27

lz是不是这个意思：视图比例是多少，例如1：10，然后图框那里就显示1：10，如果视图比例改为1：5，图框那里自动显示为1：5？
如果是这样，直接链接图纸比例属性就可以。
如果LZ是想要这效果：模型很大，SW能自动用A3或A0图框，我觉得没必要去研究什么函数，手动换个图框也就几秒的事吧，想提高效率，不如在其他方面下功夫

Spzorro · 发表于 2011-8-30 15:33:31

呵呵，每次针对不同大小的模型出工程图都得调整图纸比例，% k" O! M& I* L1 U1 G
SW好像还没智能化到此地步4 Z5 `& R! ^+ p4 {7 b& F
802210 发表于 2011-8-30 10:49 http://www.3dportal.cn/discuz/images/common/back.gif

要的就是这个效果啊没有就算了随便问问

showway · 发表于 2011-8-31 14:18:58

简单点，在模板里做此链接

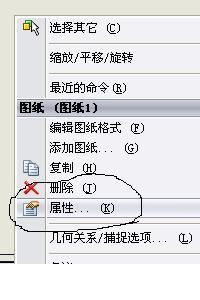

。，右键图纸选

，改比例

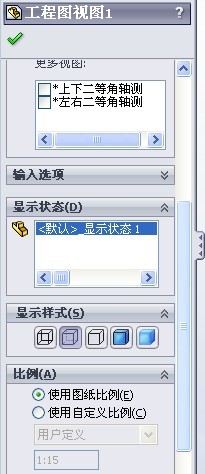

。主要的视图都选用图纸比例就行了

votasee · 发表于 2011-9-5 09:24:57

那用这玩意试试看.我看这玩意使用蛮方便的...

SW小手。 · 发表于 2013-5-5 11:14:43

votasee 发表于 2011-9-5 09:24 static/image/common/back.gif' b+ \" z% d$ R$ S( Y. m
那用这玩意试试看.我看这玩意使用蛮方便的...

这玩意怎么用啊？看了感觉还不错。

lindeijun · 发表于 2013-10-31 15:08:25

谢谢楼主分享

ywy9757 · 发表于 2014-5-22 08:56:09

大家好，我也遇到一个差不多的问题。通常图框是定的，零件是有大有小的，所以就有一个比例的问题。然后转成cad之后，比例就变了，如果用于线割就会出错。所以怎样用一个会变化的图框，来适应不同大小的零件模型。谢谢
