这个钣金件怎么画啊

wadukun · 发表于 2011-8-26 08:58:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

高手给指点一下啊，用钣金怎么画，要想展开的
一个外径49的圆，板厚0.5，高度41，斜接的缝还应该搭接0.5的

wadukun · 发表于 2011-8-26 13:07:51

???,没人了吗

wadukun · 发表于 2011-8-26 13:23:08

???,没人了吗

大有茗堂 · 发表于 2011-8-26 19:40:45

斜接的缝还应该搭接0.5的？这是什么意思？是指叠在一起？要真的叠一起，那要么就是相交处折一下，否则就是不是真正的圆了。

大有茗堂 · 发表于 2011-8-26 19:41:31

要是抛开这个不谈。就是一个圆筒开条斜缝就简单了，最简单就是新建钣金，然后转到零件中做。

alishishan · 发表于 2011-8-26 22:59:34

俺不会这软件，是新的吗

wadukun · 发表于 2011-8-27 05:34:00

要是抛开这个不谈。就是一个圆筒开条斜缝就简单了，最简单就是新建钣金，然后转到零件中做。
! m. I2 {! X( J# i! J& S3 a4 D大有茗堂发表于 2011-8-26 19:41 http://www.3dportal.cn/discuz/images/common/back.gif

能做一个把文件发上来吗，要可以展开的

大有茗堂 · 发表于 2011-8-27 09:46:20

http://www.3dportal.cn/discuz/vi ... &extra=page%3D1

http://www.3dportal.cn/discuz/vi ... &extra=page%3D1

这两个就是昨晚为你做的视频。看看吧。
源文件现在没有，而且我是用ST3做的，你要是低于此版本也打不开。

zks7515 · 发表于 2011-8-28 14:39:00

本帖最后由 zks7515 于 2011-8-28 14:44 编辑

http://www.3dportal.cn/discuz/viewthread.php?tid=1062562&extra=page%3D1
1 v% K2 _7 e% Z3 D0 D$ C) o* X6 O: {# n. _+ a& \- \
http://www.3dportal.cn/discuz/viewthread.php?tid=1062577&extra=page%3D1
" I ~$ x" s) ]5 o
2 q. d. P; y' c, f这两个就是昨晚为你做的视频。看看吧。2 N4 ]. K6 b0 ^+ ]0 i4 V
源文件现在没 ...
G3 o2 y. C9 O1 v/ k大有茗堂发表于 2011-8-27 09:46 http://www.3dportal.cn/discuz/images/common/back.gif

按你这做法模型是扭曲的，我觉得应该这样做：

1、先在钣金环境，用轮廓弯边做个直筒（缺口是0.5）

2、然后展平（特征操作）
3、再转到零件环境，左边切除一斜角，右边补上一斜角（两斜角大小尺寸一致）
4、回到钣金环境，重新折弯

tongti_v20.rar (84.28 KB, 下载次数: 3)

wadukun · 发表于 2011-8-28 23:17:31

按你这做法模型是扭曲的，我觉得应该这样做：
9 r4 w" ]& \4 Q$ P0 u9 b, i7 O' }! x9 s
1、先在钣金环境，用轮廓弯边做个直筒（缺口是0.5）7 R+ s. E9 Z. _, w7 Q- z; }$ v3 L/ ?1 M
2、然后展平（特征操作）5 `" R3 x5 e1 l( }+ C2 ], e: ?* F
3、再转到零件环境，左边切除一斜角，右边补上一斜角（两斜角大小尺寸一致）
! j" `2 O9 P9 I8 [0 G0 U6 G4、 ...
8 F. m P% @2 v2 b, M% x$ Szks7515 发表于 2011-8-28 14:39 http://www.3dportal.cn/discuz/images/common/back.gif

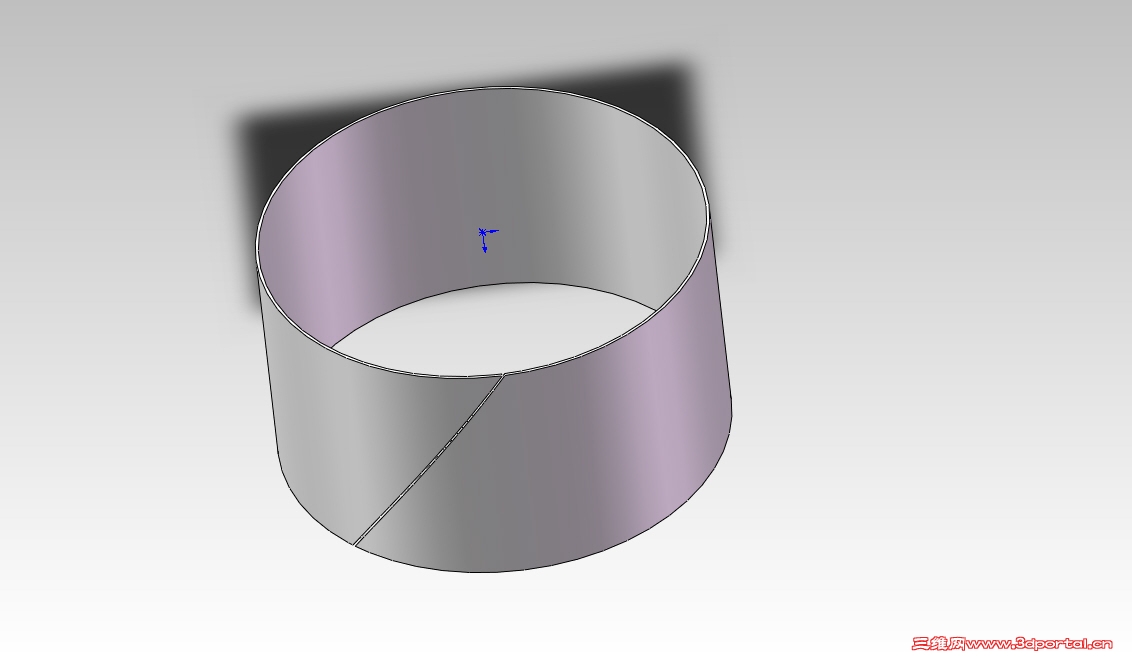

正解，我用SOLIDWORKS做的

大有茗堂 · 发表于 2011-9-1 08:00:47

9# zks7515

关于这东西的制作，我后面就发现我原先的方法是扭曲的，后来又做了一个转到零件中做再转回钣金的方法，也是行的通了，计算比你这个稍微少一点。哈哈。你这也是个好办法。

ymgwx · 发表于 2011-9-1 08:49:13

按你这做法模型是扭曲的，我觉得应该这样做：6 @5 O- ^, [+ r% S

! ?- z) }2 u4 M- d: c! r  G1、先在钣金环境，用轮廓弯边做个直筒（缺口是0.5）
3 J4 M) T- W2 S1 o% b" u2、然后展平（特征操作）  g, E' ~( q$ r, C/ W! k) Z
3、再转到零件环境，左边切除一斜角，右边补上一斜角（两斜角大小尺寸一致）
9 ~8 k, k/ s  j" p$ g0 E4、 ...) l' d8 ?' s5 H  G: ^$ j$ u
zks7515 发表于 2011-8-28 14:39 http://www.3dportal.cn/discuz/images/common/back.gif

这个思路确实不错
