这个钣金件怎么画啊

wadukun · 发表于 2011-8-19 14:26:46

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

今天手背，怎么画都出问题，高手给指点一下啊，
一个外径49的圆，板厚0.5，高度41，斜接的缝还应该搭接0.5的

mzt1984627 · 发表于 2011-8-19 17:48:30

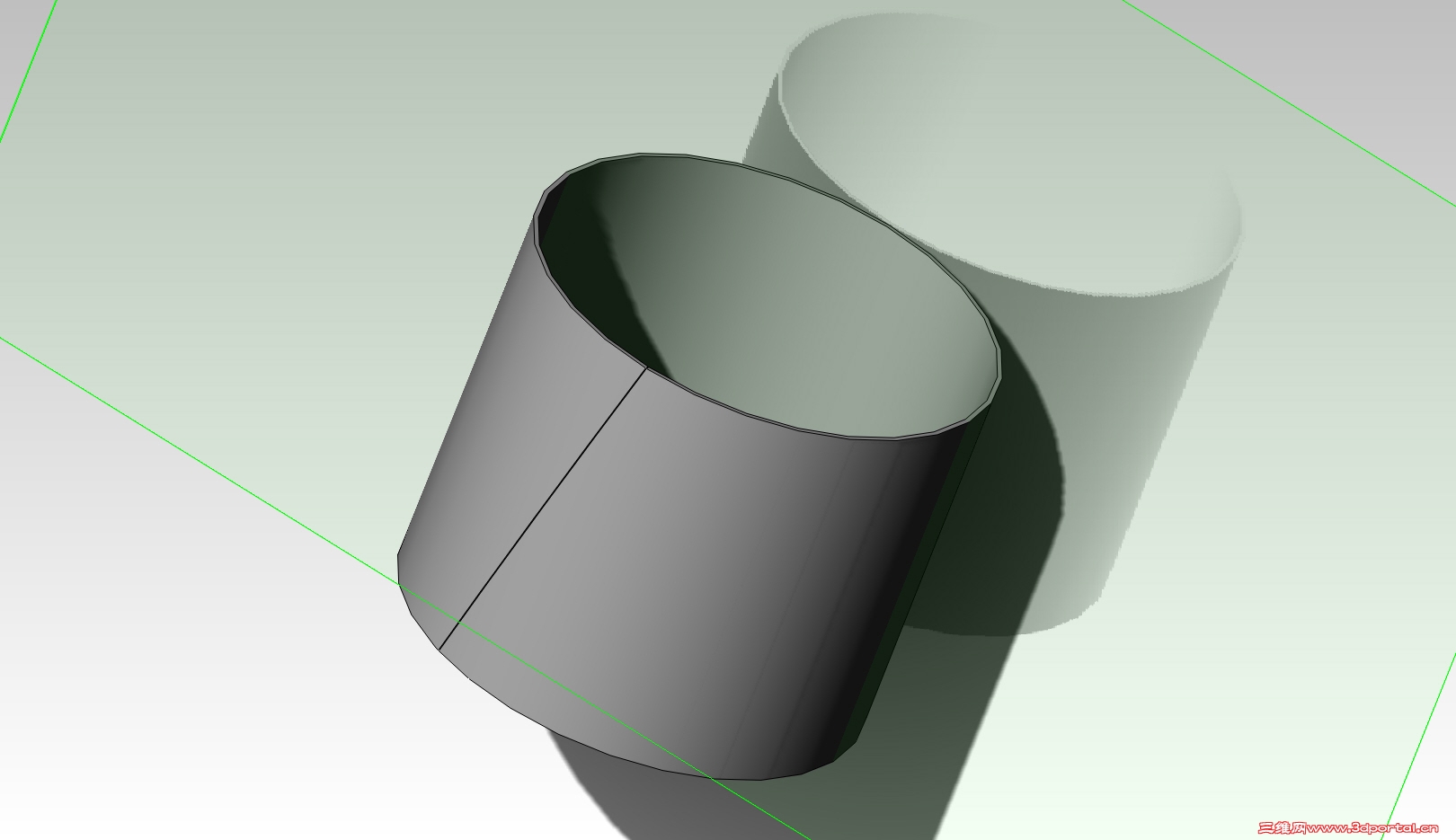

随便画了下，没按你的尺寸，是你的那个意思

wadukun · 发表于 2011-8-22 09:57:52

[local]1[/local] 2# mzt1984627

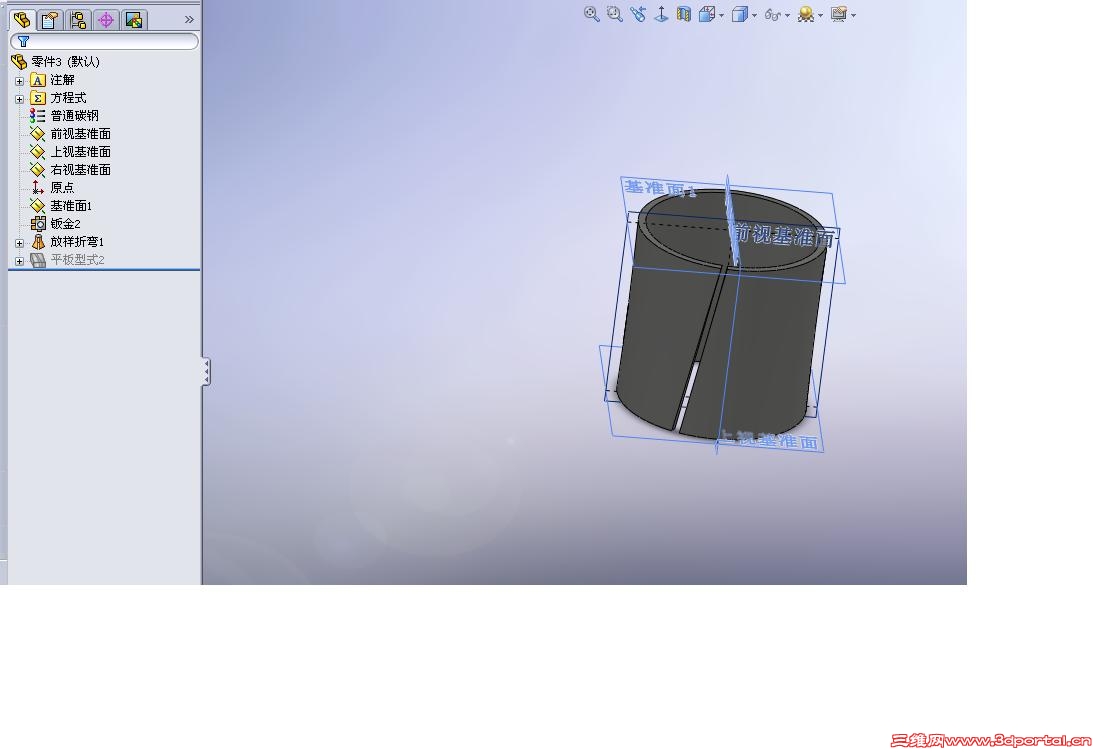

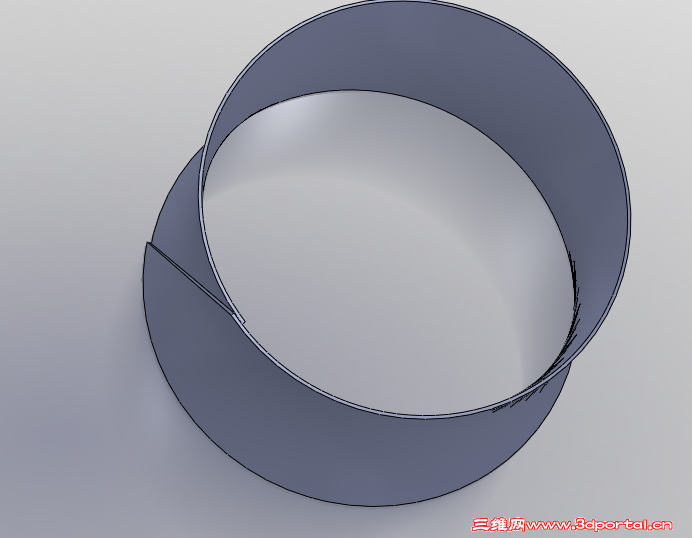

为什么我画的是这样的呢

xuxinzhi2006 · 发表于 2011-8-22 12:51:33

回楼上的，因为开口的位置你用的是螺旋线！

802210 · 发表于 2011-8-22 12:53:38

提示: 作者被禁止或删除内容自动屏蔽

xuxinzhi2006 · 发表于 2011-8-22 13:02:29

楼主可以做个试验，你将螺旋线的高度加大以后就可以看得出来了！

huodeidei · 发表于 2011-8-22 16:22:44

不能直接开个切口吗？？

wadukun · 发表于 2011-8-23 09:43:01

4# xuxinzhi2006
不是啊，我是想用螺旋线做引导线的，但没成功，还有要想搭接怎么做啊，看似简单，要作出来，发个SW的文件啊

wadukun · 发表于 2011-8-23 09:49:21

本帖最后由 wadukun 于 2011-8-23 09:50 编辑

5# 802210 这个不难，简单的

给做一个，发个SW的文件上来看看啊

wadukun · 发表于 2011-8-23 09:52:01

不能直接开个切口吗？？! |% `4 V1 n2 [* F+ b
huodeidei 发表于 2011-8-22 16:22 http://www.3dportal.cn/discuz/images/common/back.gif

钣金件开切口怎么做啊，展开看看

xuxinzhi2006 · 发表于 2011-8-23 10:31:15

放样折弯不需要引导线，楼主发的图上就已做了开口，你看一下就知道了！

fgshrl · 发表于 2011-8-23 11:05:37

两个相同半径的园，由于是同一个圆，折弯过来肯定会相交在一起，不行

wadukun · 发表于 2011-8-23 12:28:40

本帖最后由 wadukun 于 2011-8-23 12:30 编辑

11# xuxinzhi2006 放样折弯不需要引导线，楼主发的图上就已做了开口，你看一下就知道了！

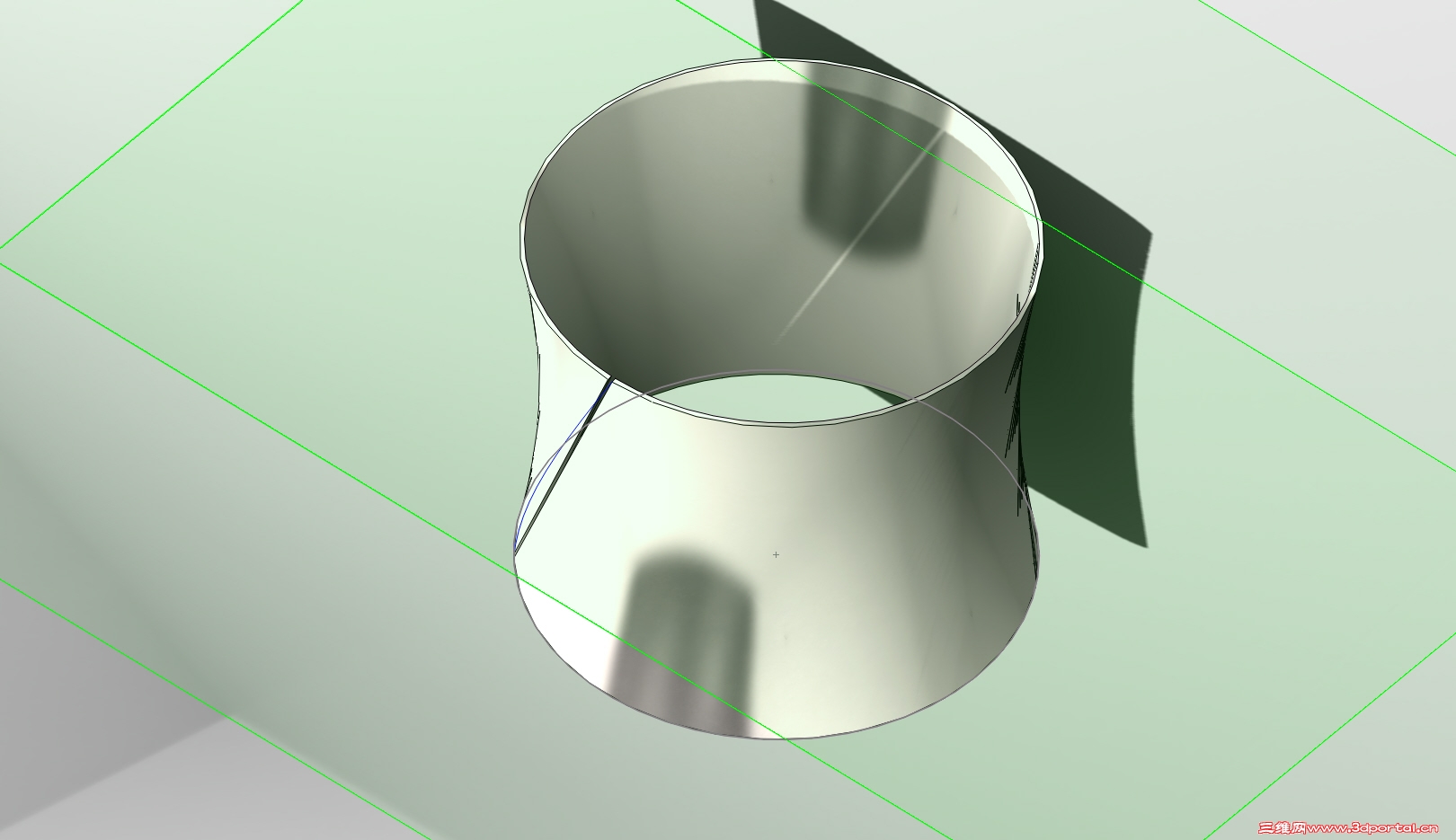

但是我直接放样就是图上的样子，不是圆筒的样子啊，开口我做了0.5的

xuxinzhi2006 · 发表于 2011-8-23 12:59:38

先前我就讲了，楼主用的是螺旋线做的开口，你只要将螺旋线的高度加高几乎呈直线了这样你再看看如何？

wadukun · 发表于 2011-8-23 13:05:32

本帖最后由 wadukun 于 2011-8-23 13:06 编辑

14# xuxinzhi2006

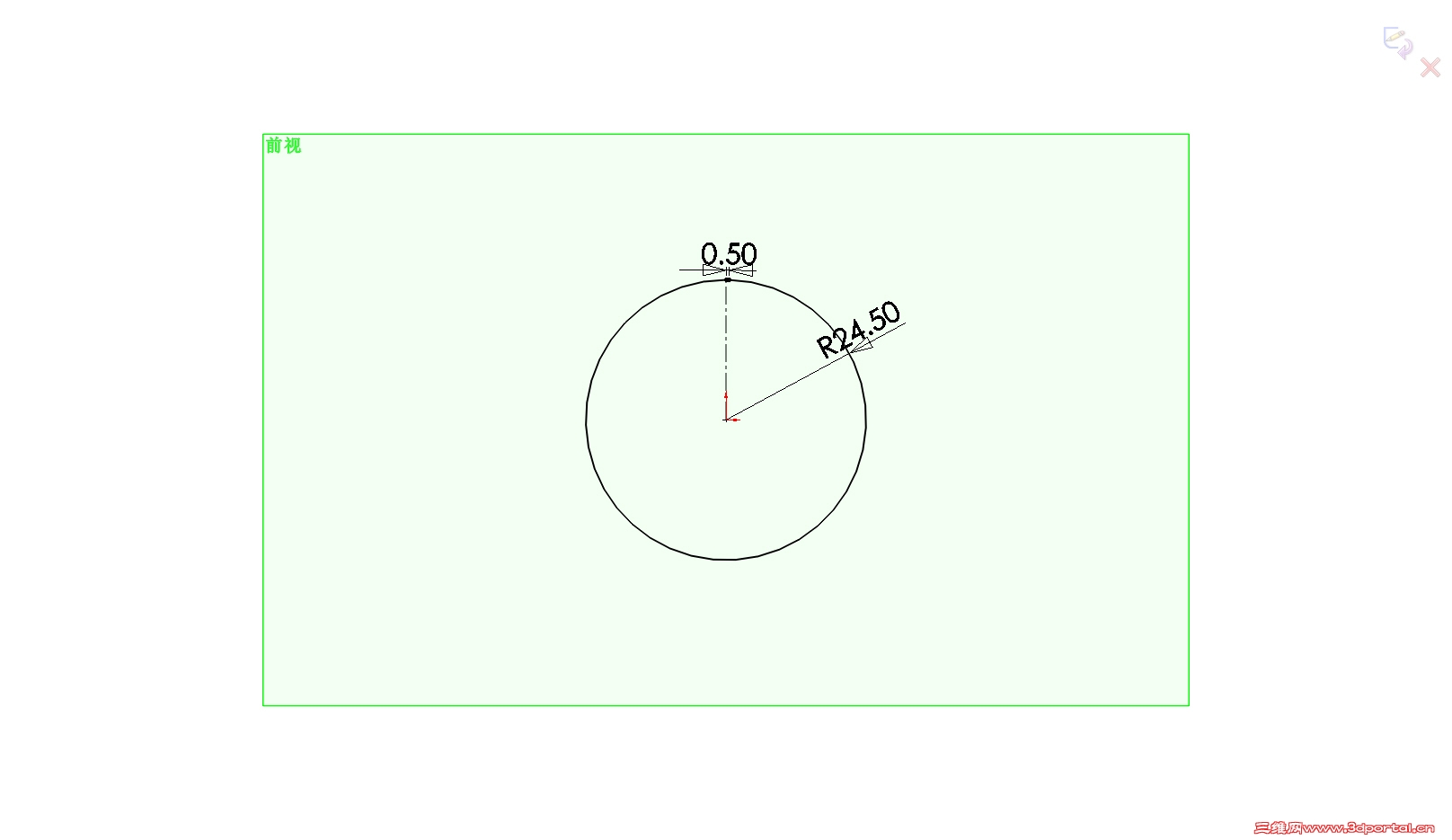

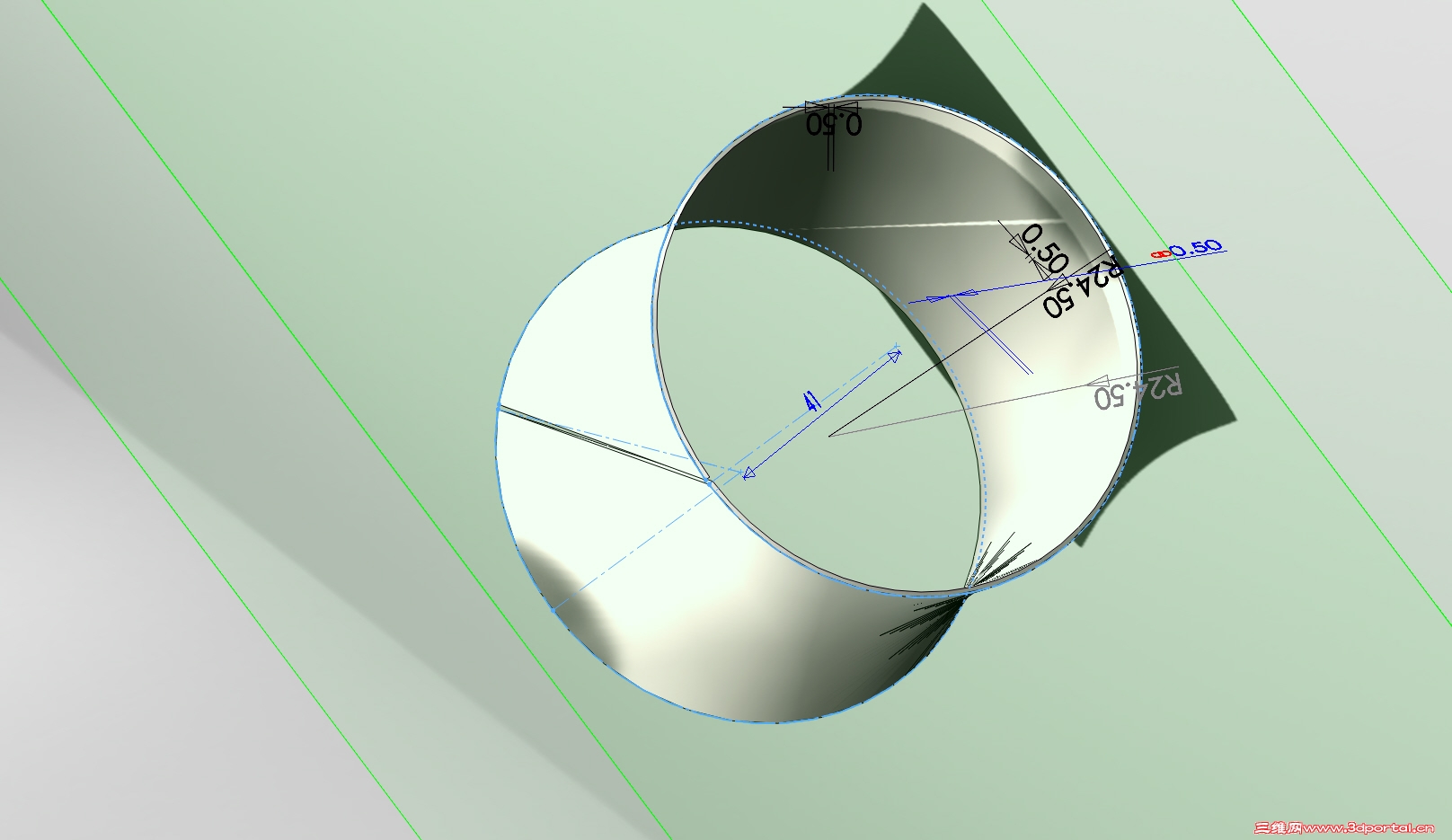

这是我放样的草图，是圆弧，不是螺旋线，你画一个把SW文件发上来不就可以啦

xuxinzhi2006 · 发表于 2011-8-23 13:09:03

[quote]11# xuxinzhi2006 放样折弯不需要引导线，楼主发的图上就已做了开口，你看一下就知道了！
但是我直接放样就是图上的样子，不是圆筒的样子啊，开口我做了0.5的

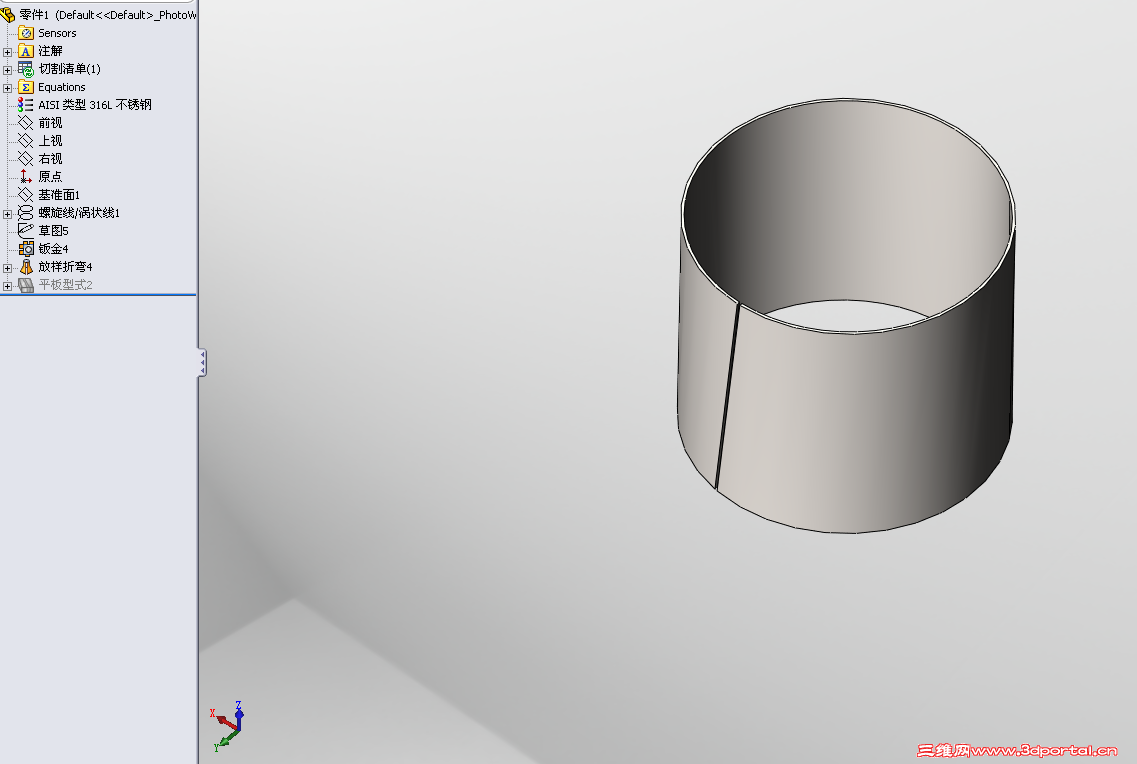

wadukun 发表于 2011-8-23 12:28 http://www.3dportal.cn/discuz/images/common/back.gif[/quote发源文件，只是将螺旋线的高度加高就可以了！再发一个插图！

零件1.rar (171.13 KB, 下载次数: 20)

wadukun · 发表于 2011-8-23 17:05:26

16# xuxinzhi2006
这样只是接近，因为我的螺旋线有要求，两个缺口有一定的距离

lxjvvv · 发表于 2011-8-23 18:12:02

學習中,看看

wadukun · 发表于 2011-8-26 08:50:14

还是没解决问题，说简单，又都解决不了问题

wadukun · 发表于 2011-8-26 08:50:45

还是没解决问题，说简单，又都解决不了问题

xuxinzhi2006 · 发表于 2011-8-26 09:36:04

楼主可以讲一下要求的距离是多少，看你图上两个缺口的距离角度好象是90°。如果是的话我再做一个图好吗？

cheng123654 · 发表于 2011-8-26 12:23:53

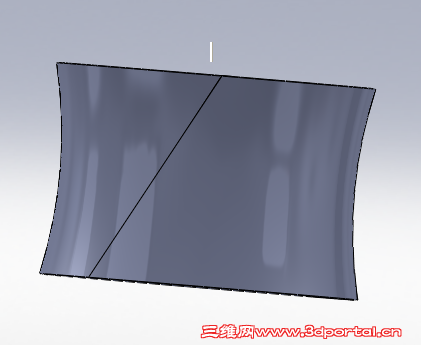

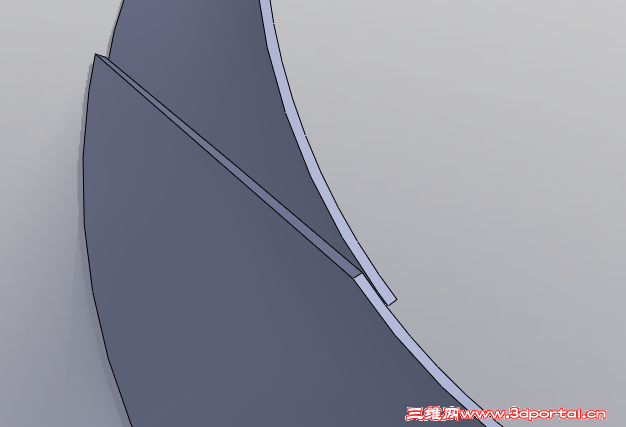

搭接是搭上了，可是怎么变成这个形状了

wadukun · 发表于 2011-8-26 13:04:36

21# xuxinzhi2006
两点间距离28左右，或20°

xuxinzhi2006 · 发表于 2011-8-26 15:18:36

21# xuxinzhi2006
' O* C- ]) u7 G; E& g2 g1 y两点间距离28左右，或20°
: ?9 w; f" N4 V. [- ]wadukun 发表于 2011-8-26 13:04 http://www.3dportal.cn/discuz/images/common/back.gif

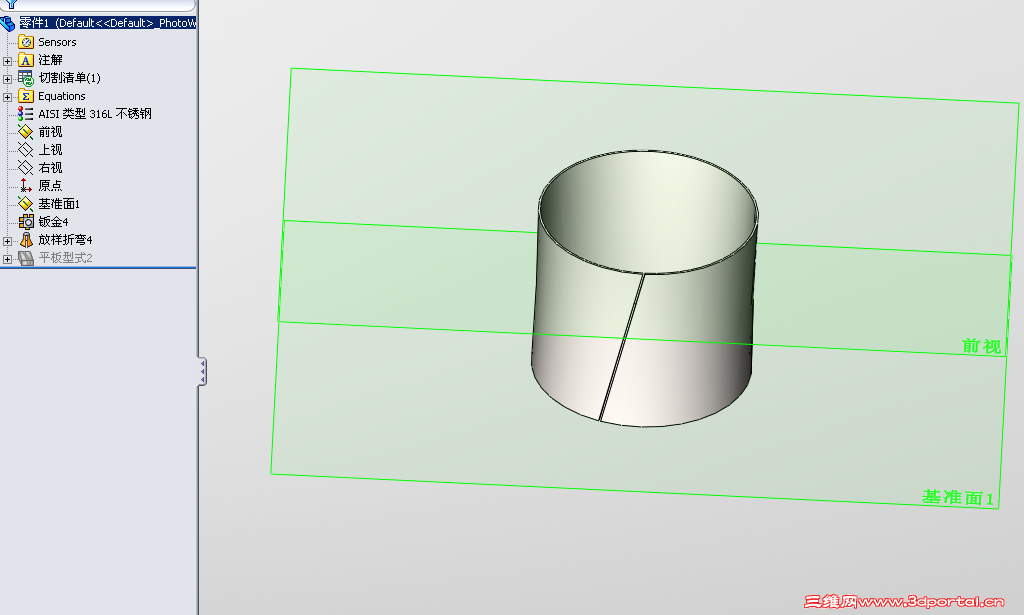

基本按你的要求抓了一个图，做了一个源文件。你看看如何？要不然得用其他的方法做了！

xuxinzhi2006 · 发表于 2011-8-26 15:20:45

基本按你的要求抓了一个图，做了一个源文件。你看看如何？要不然得用其他的方法做了！3 c& r/ H- f( f. F, i: K: @: j
xuxinzhi2006 发表于 2011-8-26 15:18 http://www.3dportal.cn/discuz/images/common/back.gif

不好意思！现在补上！

零件1.rar (158.76 KB, 下载次数: 14)
