Solid Edge ST3参考零件的使用方法8 o( N2 Q8 t8 ^3 M8 ]
( {- ?4 j+ d+ P5 N" c. f" ~" P有时，您可能希望在图纸中包含仅用于参考的零件或子装配。参考零件通常会在图纸视图中为顶层装配或成品提供部件的参考框。
- u1 }- w0 G, e- g" _, R9 ]8 q' v6 O- y! `# i% _! Z$ F

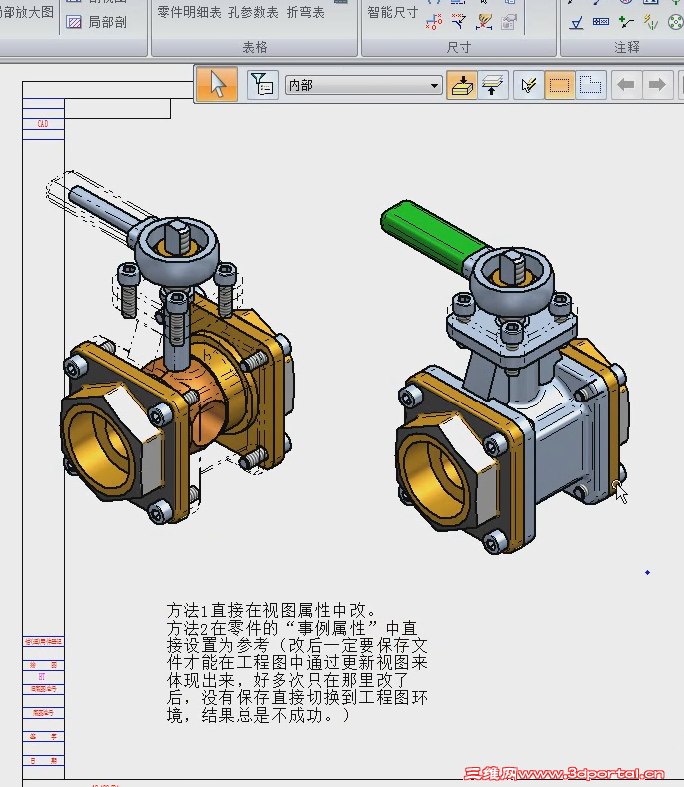

在放置装配的零件视图时，您可以指定某零件或子装配为 参考零件，或者您也可以在随后编辑零件的图纸视图属性。 “图纸视图属性”对话框的“显示”选项卡上的“显示为参考”选项允许您将某零件或装配指定为 参考零件。 在装配中，您还可以使用 “事例属性”命令将某装配事例指定为 参考零件。然后，您可以在“图纸视图属性”对话框上的“从装配派生‘显示为参考’”对话框中对部件进行设置，以在图纸中将该部件显示为 参考零件。
7 @! j" C' p* K: Q" f创建装配的零件清单时，您可以使用 “零件清单属性”对话框的“列表控制”选项卡上的“排除 参考零件”选项，对是否将 参考零件包含在零件清单中进行控制。
, y' e( e( J3 b0 w1 G: Y2 h* T# e# m# n! _$ `
% N8 L2 F2 Z3 z2 B! _. ?8 b
|
发表于 2011-8-10 22:27:14
楼主
