[讨论] AUTOCAD如何实现等差阵列

[复制链接]
发表于 2011-8-3 16:37:10 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 @fly@ 于 2011-8-3 18:40 编辑 $ |6 z4 A2 E+ ^* N9 F2 q
5 p$ A7 Z+ t; n$ d- \5 i2 B* r

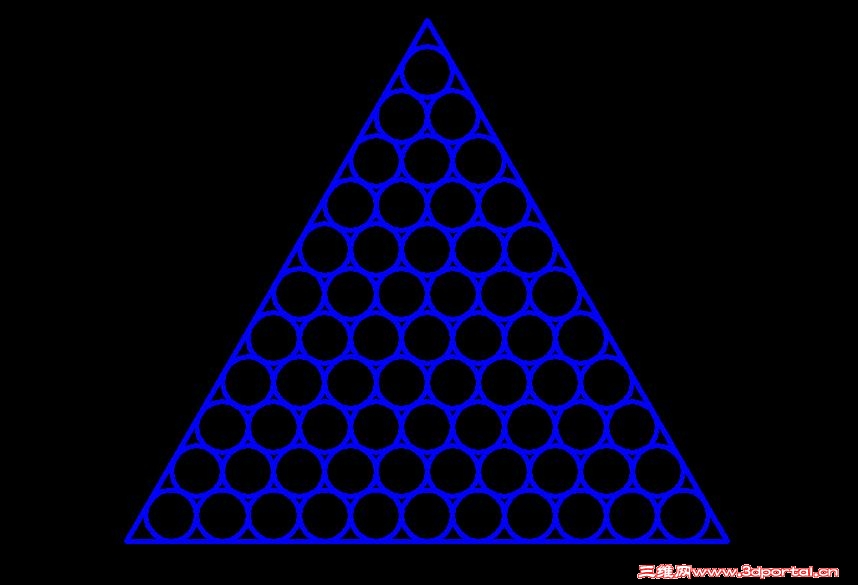

各位高手,小弟在业余突然发现这种情况,就是AUTOCAD虽然可以实现矩形阵列(可以变换角度),但是如果出现如下图所示的图形,该如何处理呢?
- T8 @' [9 e7 k3 v7 B5 c& w- g
, z" H# F& B8 ^8 Y1 \1 {: u 阵列.JPG / ]% y# D' W+ g6 S) f0 Q9 w& V/ ^
% O( f7 d% R. P8 o: X! T% J3 y( g* T
. \; r3 `  l# G1 q; d7 n
难道一定要进行矩形阵列然后再删除吗??大家看看都有什么好的方法,一起探讨下,还望各位高手多多发言,小弟请教,诚恳学习。
 楼主| 发表于 2011-8-3 16:40:46 | 显示全部楼层 来自: 中国北京
似乎附图没有传上去,再重新传下,0 r8 C9 r2 o. Q$ H, C% B, n
' Z. }8 ?% h) U2 P2 k# w) w; v
发表于 2011-8-15 20:06:30 | 显示全部楼层 来自: 中国江苏南京
CAD原本没有这个功能,貌似这个只能经过编制程序才可以完成
