[3D官方教程] CAD设计案例分享:酒瓶曲面建模

[复制链接]
发表于 2011-7-26 12:03:32 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
夏日炎炎,喝杯冰爽啤酒来消消暑吧!尝试用三维CAD软件来画一个属于自己的个性酒瓶。作为一款高性价比的三维CAD软件,中望3D在曲面建模方面非常方便。下面我就简单介绍一下,如何用中望3D这款三维CAD软件的的曲面建模来画一个酒瓶。
9 u% ], t9 l: j) F# Z  ~% n8 e7 ?3 O$ E( f+ U/ {
一、新建文件,选择“零件/装配”,在唯一名称处输入文件名:酒瓶(图一)6 X$ p5 v/ j+ r% c6 ]

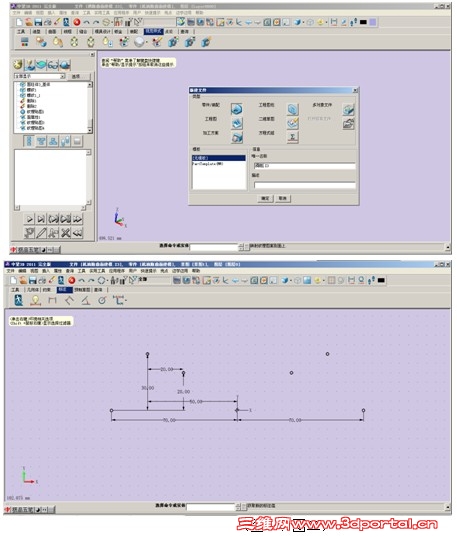

二、进入草图,在“XZ”平面绘制点并镜像,具体数据如图二所示:2 s. [- L$ y$ Z. f8 \& k5 {+ i
2 Q% f0 W  S6 x$ g
6 j2 Q; u. b6 O9 f3 v  U5 I! d

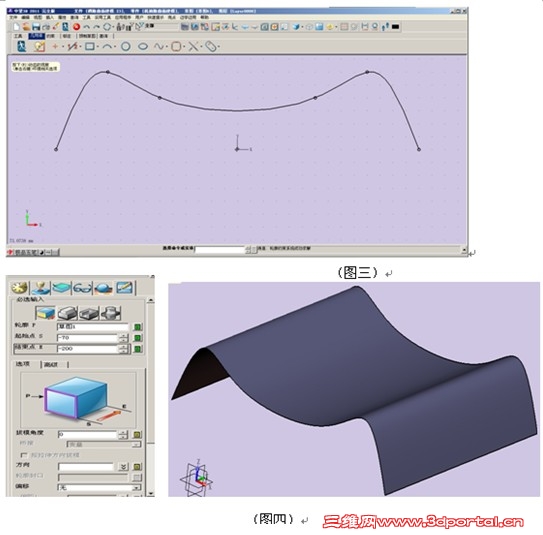

. X! I" h) D2 B6 h9 M三、点击 “通过点绘制曲线”完成曲线的绘制,如图三所示:
, q' v9 ^7 h  e) F2 _  T4 a四、退出草图,返回零件层,单击拉伸命令 :选择草图1,完成拉伸(图四)。
- Z" C5 s8 ?& s: ?( J" M7 U# W( |% C1 P8 K  r/ h8 u( p* u! M
2.jpg ; `2 o; }/ H0 q7 K! _6 R5 ^7 f
五、单击鼠标右键,选择“插入草图”,选择XZ平面为基准面,使用圆心(00)起点(250),终点(-250)命令 画圆弧,如图五:
: N* ]5 z. B; }% \六、单击鼠标右键选择“退出草图”,单击拉伸命令 ,选择圆弧进行拉伸(六)。
% h) K+ Y- J* L  `2 Z: @* r4 z4 y  l2 ]

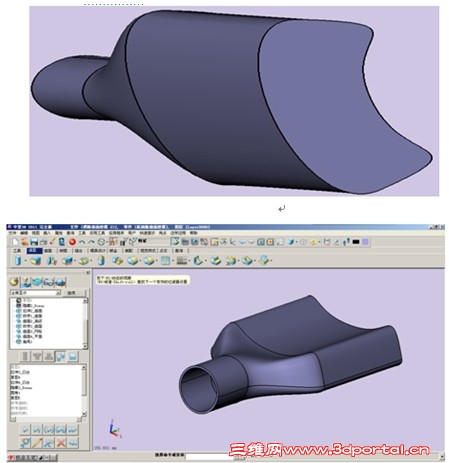

3 F& U+ p" ^0 b. Y七、单击放样命令 ,选择两个拉伸特征的边,放样后见图七。5 Q* m# i- p0 O. y* S; e* w

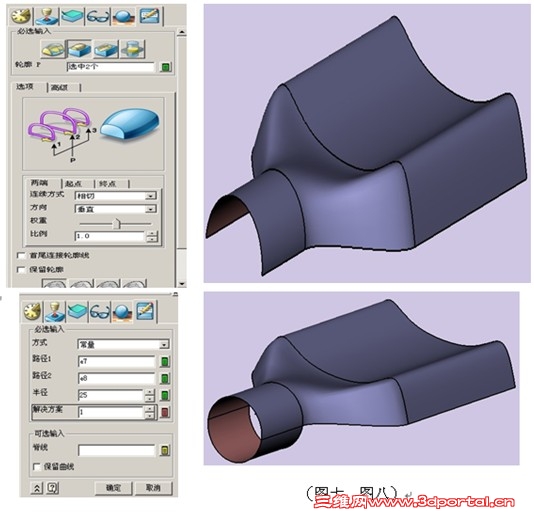

八、单击圆形双轨命令 ,选择瓶颈的两条直边;参数和效果如图八所示:
/ s' w5 w& V7 \3 N3 Z) ^4 c/ S( N 4.jpg . H+ @: x" }: L: y% T

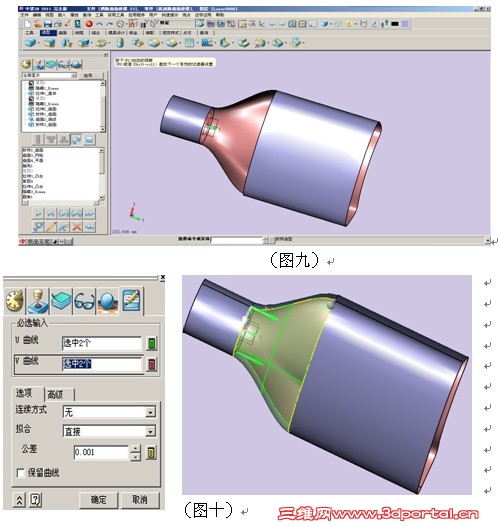

. R+ e" H0 X/ Z, f; k; l: ]0 i九、单击放样命令 ,选择瓶身的两条边,曲率大小可以由“权重”调节(图九)。( F0 e% r% T8 v' d. G  H$ ?! E
十、使用U/V曲面功能 进行瓶颈与瓶身的连接处的曲面造型,如图十所示:" [) H) U1 t2 e2 b$ }' f2 Z

4 [8 k% Q' |5 H% S 5.jpg
. k$ k4 d* ]) @' ]; I- |十一、单击“修剪平台功能” ,选择底面的两条封闭曲线,完成瓶底的封闭操作,如图十一所示:6 e9 t- {  ]. S$ Z" P; \, ?' J
十二、单击抽壳特征命令按钮 ,选择实体,厚度设为:-2,效果如图十二:% y/ ^1 P7 [" C" d) I& |

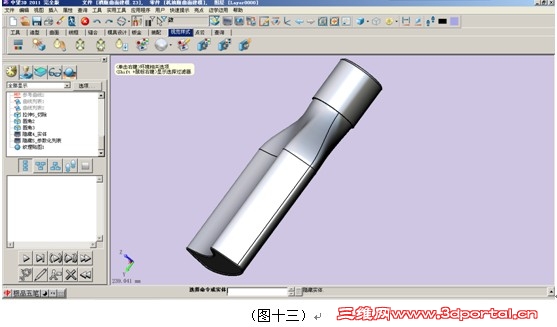

十三、最后我们再根据需要,做好相配套的瓶盖,把瓶底做圆角处理,然后再附上材质,这样一个造型个性的酒瓶就设计好了(图十三),这里中望3D的曲面造型功能大家有学会吗?
