帮忙实体转钣金件

hjjyaqing · 发表于 2011-7-17 11:12:57

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 hjjyaqing 于 2011-7-20 14:10 编辑

分解成4个

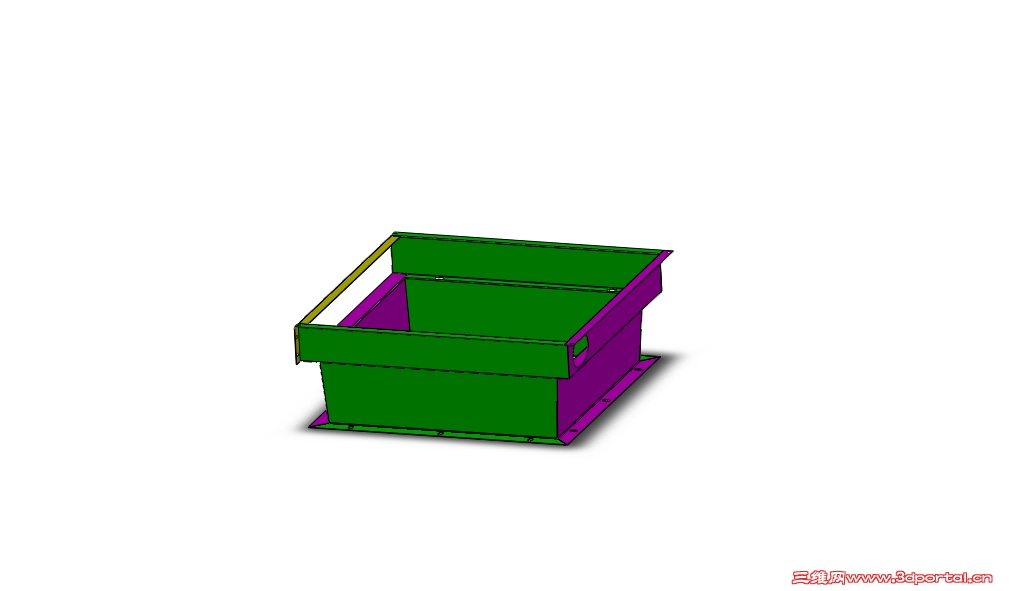

装配体2.rar (635.5 KB, 下载次数: 7)

shuna · 发表于 2011-7-17 15:34:13

连零件图都没，怎么办？

hjjyaqing · 发表于 2011-7-17 19:32:04

看来用sw做组合钣金真的很难

802210 · 发表于 2011-7-18 09:13:28

提示: 作者被禁止或删除内容自动屏蔽

802210 · 发表于 2011-7-18 09:19:42

提示: 作者被禁止或删除内容自动屏蔽

白辞 · 发表于 2011-7-18 10:07:40

分成哪四个部分？3个法兰一个壳体？

hjjyaqing · 发表于 2011-7-18 17:39:46

4边各一个钣金件折弯后电焊拼起来

ilovebin1989 · 发表于 2011-7-19 21:50:32

楼主什么版本的？2010怎么打不开，细节看不清，不过同意楼上，4块折弯件拼接再焊。

hjjyaqing · 发表于 2011-7-20 14:03:31

2011sp0

gaidayu · 发表于 2011-7-21 16:34:43

这个应该不难画啊，先画一个钣金零件，这个作为基准零件，在建装配体，在装配体中进行关联设计，插入一个个的其他零件就完成了啊！相同的可以镜像。

fgshrl · 发表于 2011-7-21 17:09:58

这么简单的件，用钣金重做个吧

zhutj · 发表于 2011-7-22 10:09:42

钣金不是画个砖头就可以的，每个零件都可以展开，每个零件图都可以直接加工，才算合格，你这只是个组焊图，多学学拆图吧，这也是基础

zcl2233 · 发表于 2011-7-22 11:19:07

我想试试能否帮忙，可惜你的版本太高了，我的SW2010打不开。

成功机械 · 发表于 2011-9-1 09:01:48

转成IGS在变实体

caption_cn · 发表于 2011-9-1 09:29:18

这么简单的件，用钣金重做个吧
2 J. L0 W/ Z. ?4 {! Ufgshrl 发表于 2011-7-21 17:09 http://www.3dportal.cn/discuz/images/common/back.gif

是啊这么个东西半小时差不多了的
