请高手指教，这个凹槽该怎么做出来？

ss988 · 发表于 2011-7-5 17:16:35

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 ss988 于 2011-7-7 21:32 编辑

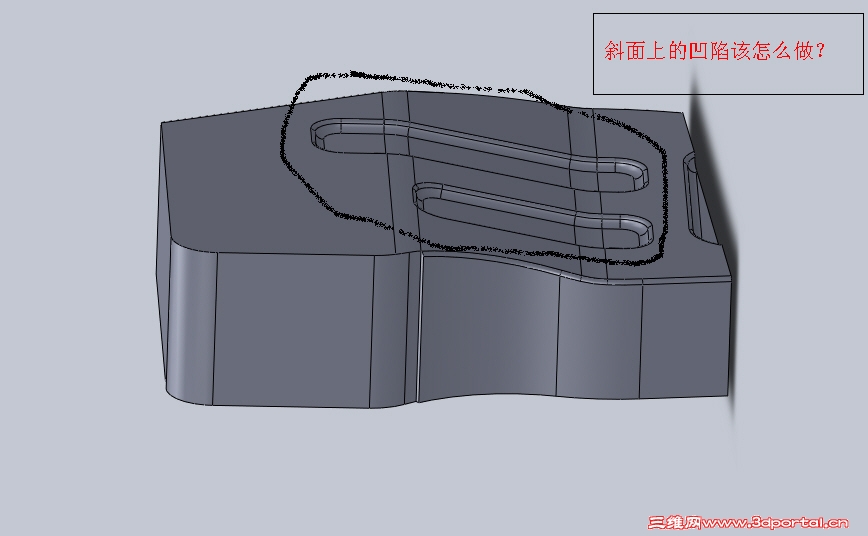

请高手指教，这个凹槽该怎么做出来？附件文件为2010版本。

mycountryman · 发表于 2011-7-5 17:25:14

你可以用切除，不过切除的基准面是从面到面而已

xuxinzhi2006 · 发表于 2011-7-5 19:10:17

楼主此图是突起的筋，你是要与这个配合的凹槽吗？

ss988 · 发表于 2011-7-5 21:19:52

我要根据零件的形状做模具的凹凸模形状，2#的从面到面不知道怎么做，它不在同一个面上啊。

shier · 发表于 2011-7-5 21:27:14

先做一个大于凹槽底面的片体。

sw2003x · 发表于 2011-7-5 21:56:23

本帖最后由 sw2003x 于 2011-7-5 22:09 编辑

你可以用切除，不过切除的基准面是从面到面而已7 Q. r9 M: j& \8 F7 ` l2 |5 F
mycountrymanongoing 发表于 2011-7-5 17:25 http://3dportal.cn/discuz/images/common/back.gif

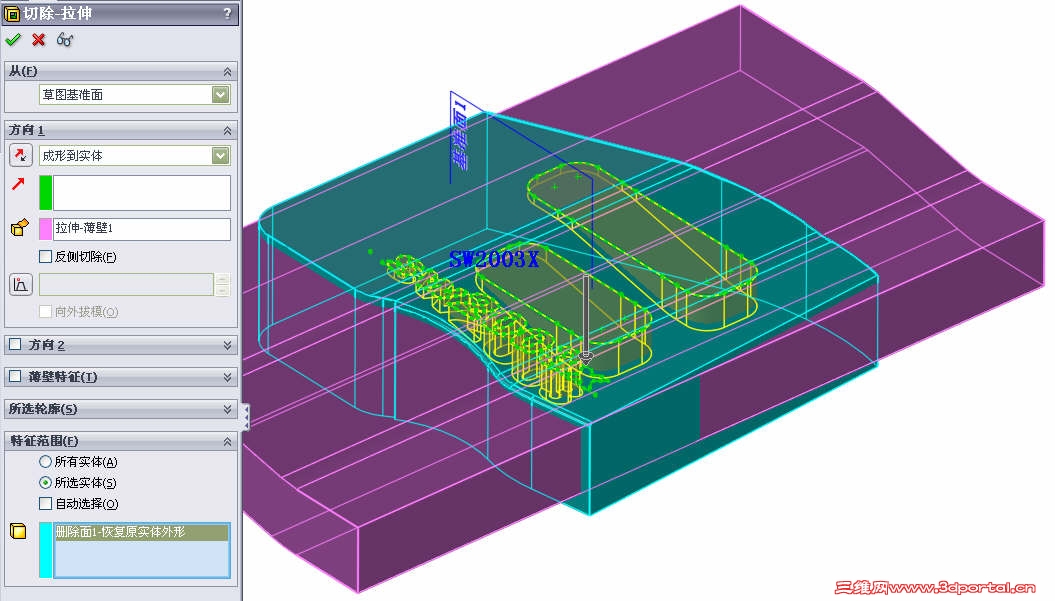

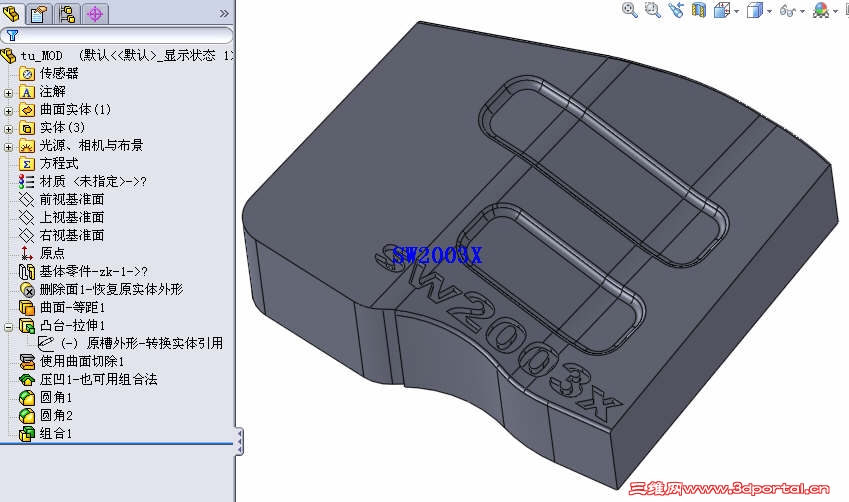

切除终止面只能是单体面，复合面是不行的。这种槽一般得“曲线救国”。
2 E/ ]' I* s x7 C$ X- u

还是上个文件吧。也是SW2010版。

tu_MOD.rar (1.27 MB, 下载次数: 24)

ffda · 发表于 2011-7-6 08:07:04

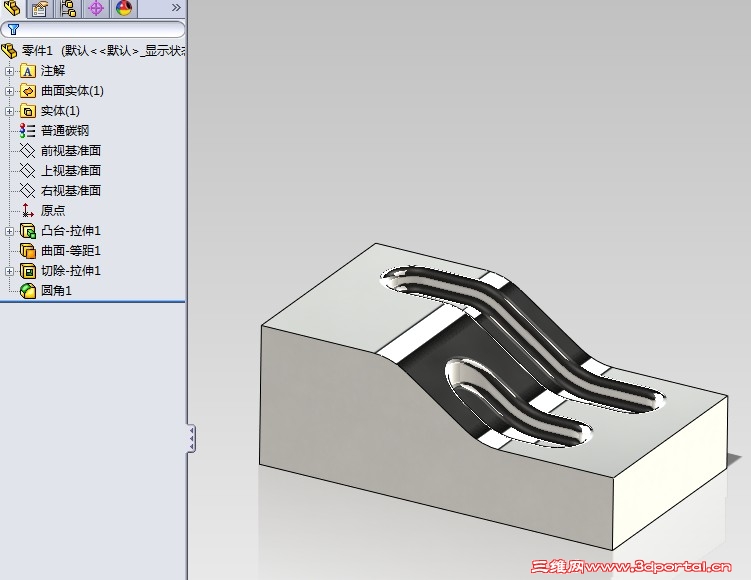

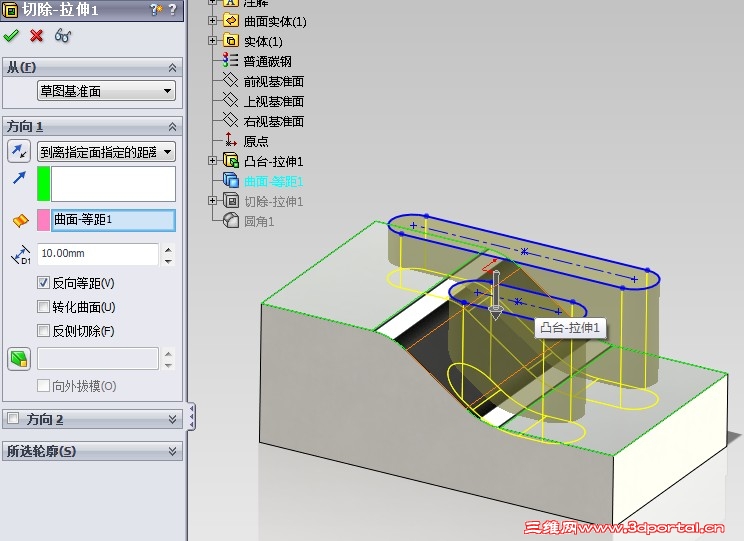

完全可以用切除到指定面的指定距离来做，当然先做一个距离为0的等距曲面！

81130549 · 发表于 2011-7-6 08:30:52

也可以做一个曲面拉伸,拉伸切除到该面,

mycountryman · 发表于 2011-7-6 10:15:09

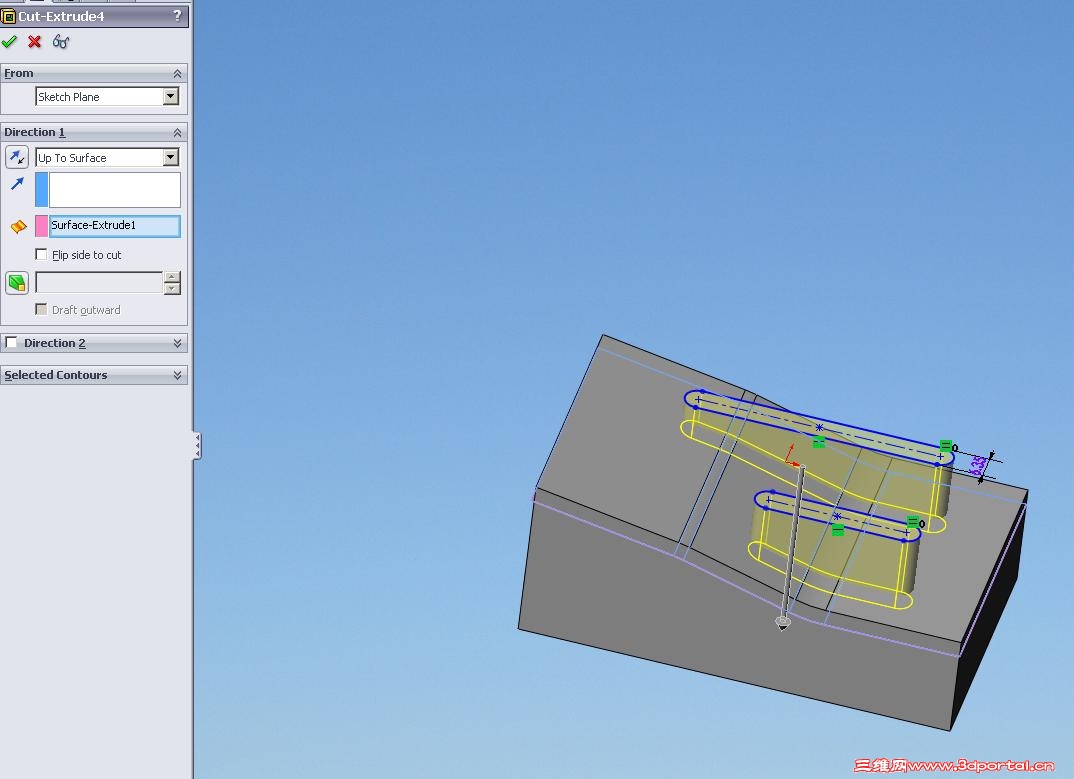

这样就可以了，切除下一个面

802210 · 发表于 2011-7-6 16:45:15

提示: 作者被禁止或删除内容自动屏蔽

張貴宏 · 发表于 2011-7-6 18:50:56

支持七樓的

maj2003 · 发表于 2011-7-6 18:51:50

切除或者压凹都行。最好事先偏移整个曲面

ss988 · 发表于 2011-7-6 20:54:09

谢谢各位的耐心指导，特别是6楼、7楼和9楼。

linhui321302 · 发表于 2011-7-7 08:29:38

七楼不错，支持

linhui321302 · 发表于 2011-7-7 08:30:45

那个6楼的组合是怎么用的？？？文字怎么搞组合？？？

hwawolf · 发表于 2011-7-7 08:44:15

提示: 作者被禁止或删除内容自动屏蔽

秋雨时节 · 发表于 2011-7-7 09:45:16

应该可以用压凹吧

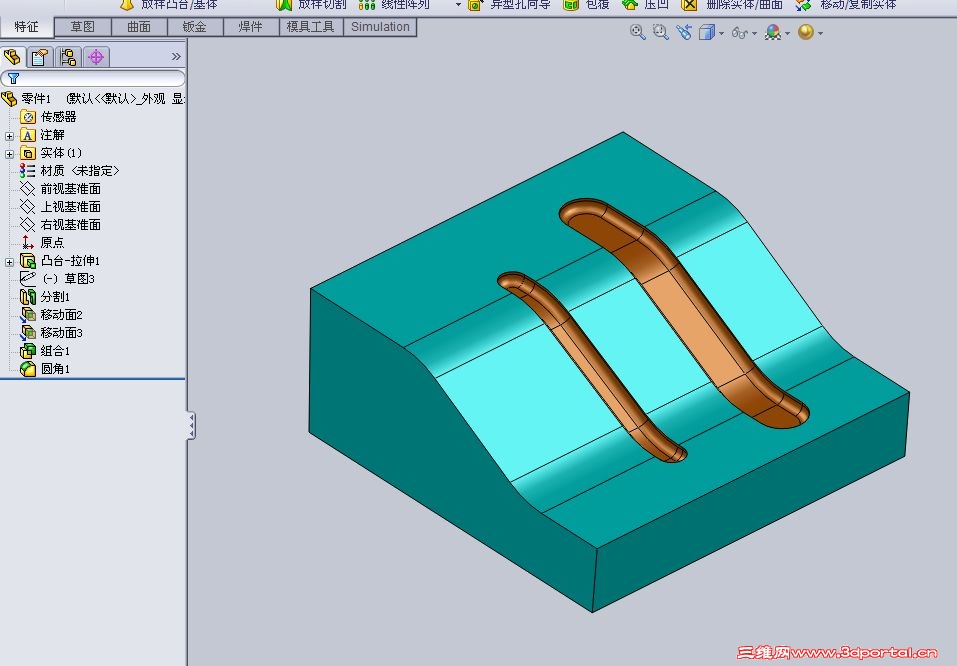

白辞 · 发表于 2011-7-7 10:01:12

本帖最后由白辞于 2011-7-7 10:02 编辑


零件1.rar (199.67 KB, 下载次数: 6)

ccb9918 · 发表于 2011-7-7 21:21:40

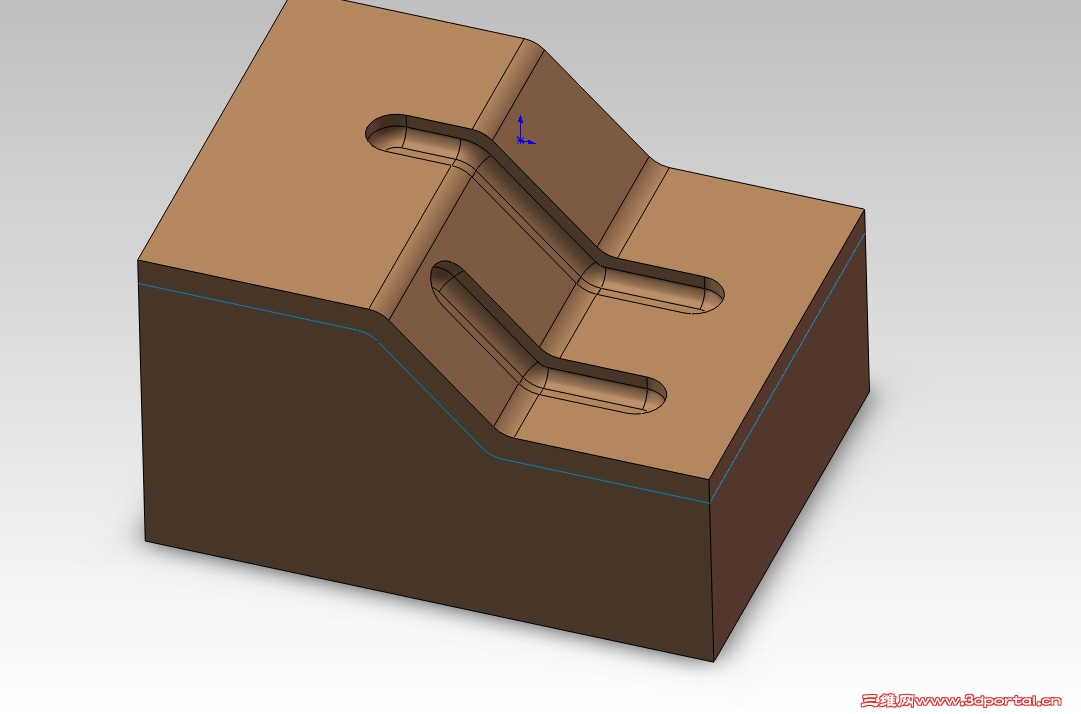

按7楼的做法，这个若是塑料模，凹槽端部在斜面的筋是什么形状

ccb9918 · 发表于 2011-7-7 22:55:28

零件.rar (139.15 KB, 下载次数: 6)
