solidworks 工程图尺寸线可以打断吗

xiuutora · 发表于 2011-7-5 16:17:48

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 xiuutora 于 2011-7-5 16:23 编辑

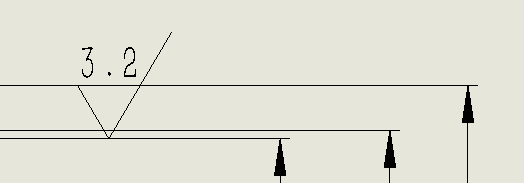

solidworks工程图尺寸线可以打断吗？经常出工程图的时候，标的粗糙度符号和尺寸线经常交叉了，一直没有找到可以打断的方法，麻烦知道的说下，怎么样可以在交叉的地方打断吗，折断线命令对这个也不起作用的啊。

hongwei_1987jp · 发表于 2011-7-5 20:36:07

错开一下尺寸标注间隔不就可以？

xiuutora · 发表于 2011-7-6 07:35:02

错开一下尺寸标注间隔不就可以？ j% O( `- t* J, \6 \; u
hongwei_1987jp 发表于 2011-7-5 20:36 http://www.3dportal.cn/discuz/images/common/back.gif

请问楼上怎么操作？

lxk3721 · 发表于 2011-7-6 08:04:47

这个尺寸线没法打断，我问SW官方人员他们说也没办法！
将就着用吧，我都是，希望以后这点能做的更好！

阿帕奇 · 发表于 2011-7-6 08:12:08

粗糙度延伸到尺寸末尾在后面，不雅观也只能如此了

xiuutora · 发表于 2011-7-6 12:38:04

希望solidworks公司早把这个问题解决了饿

lhf999 · 发表于 2011-7-6 13:10:54

看来只能拉开尺寸线之间的间距了。另外在制图标准中似乎不允许打断尺寸线吧。

syc102 · 发表于 2011-7-6 23:27:18

这个不能算问题,你把尺寸线开一些不就行啦.

lisuo · 发表于 2011-7-7 08:51:45

把尺寸线距离拉大一点，把粗糙度字号变小，不合适在调

营口制造 · 发表于 2011-7-7 20:33:11

提示: 作者被禁止或删除内容自动屏蔽

xiuutora · 发表于 2011-7-8 12:17:03

10# 营口制造
估计就只有ACAD才能断开了，标注外径的粗糙度不对？？

huwenliang · 发表于 2011-7-9 21:06:52

我是用添加一直线来达到打断的效果的

笨笨狗 · 发表于 2011-7-10 20:51:23

估计这也是SW的bug
