一圈钢带该如何画？

cheng123654 · 发表于 2011-7-1 16:17:44

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教各位老大，钢带圈该如何画呀，例如象一张宽度为1M，厚度为10MM，长度为100M的钢板，现在要把它卷成一个内径为1M的一个圈，该如何画呀，还有要把圈制的过程模拟成动画，那又该怎么做呢，谢谢各位了

5252peng · 发表于 2011-7-1 22:31:20

直接画一个线圈然后拉伸应该可以吧！不过一百米的长度不好确定

hongwei_1987jp · 发表于 2011-7-2 09:16:40

本帖最后由 hongwei_1987jp 于 2011-7-2 09:29 编辑

直接画一个线圈然后拉伸应该可以吧！不过一百米的长度不好确定
/ V$ D- j( g- u2 R/ r5252peng 发表于 2011-7-1 22:31 http://www.3dportal.cn/discuz/images/common/back.gif

扫描是否可以做？

hwawolf · 发表于 2011-7-2 10:23:26

提示: 作者被禁止或删除内容自动屏蔽

ffda · 发表于 2011-7-2 10:58:45

动画也可以做，但要用到宏！

cheng123654 · 发表于 2011-7-2 12:03:56

直接画一个线圈然后拉伸应该可以吧！不过一百米的长度不好确定. W! P/ S7 L1 \0 h, y. ]6 p; z, i
5252peng 发表于 2011-7-1 22:31 http://www.3dportal.cn/discuz/images/common/back.gif

请问这个线圈该怎么画呢，请指点，谢谢

cheng123654 · 发表于 2011-7-2 12:06:09

动画也可以做，但要用到宏！
9 ~( w1 p! j/ Y8 U5 D$ tffda 发表于 2011-7-2 10:58 http://www.3dportal.cn/discuz/images/common/back.gif

对于编程方面我是一点不懂的，那没有办法了

ffda · 发表于 2011-7-4 10:20:41

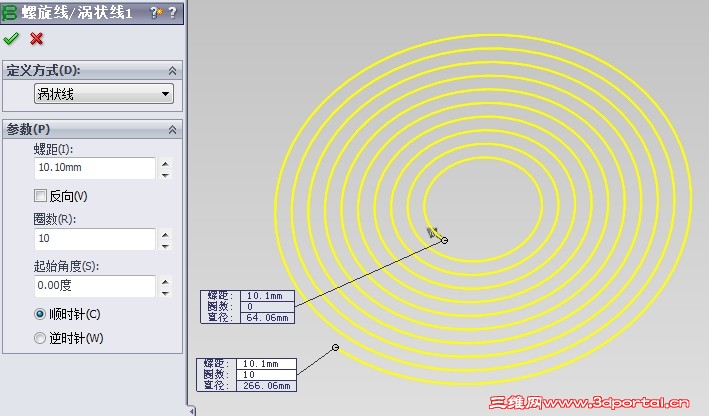

先做涡状线，长度要计算

再转换实体做草图

再拉伸，

cheng123654 · 发表于 2011-7-4 12:00:53

谢谢楼上的，太感谢了

jangshong · 发表于 2011-7-4 12:54:54

求8楼源文件，我不能拉伸。求解释

jangshong · 发表于 2011-7-4 13:01:53

求此零件如何展开，求计算此类零件的展开长度算法。

hongwei_1987jp · 发表于 2011-7-4 13:35:31

10# jangshong

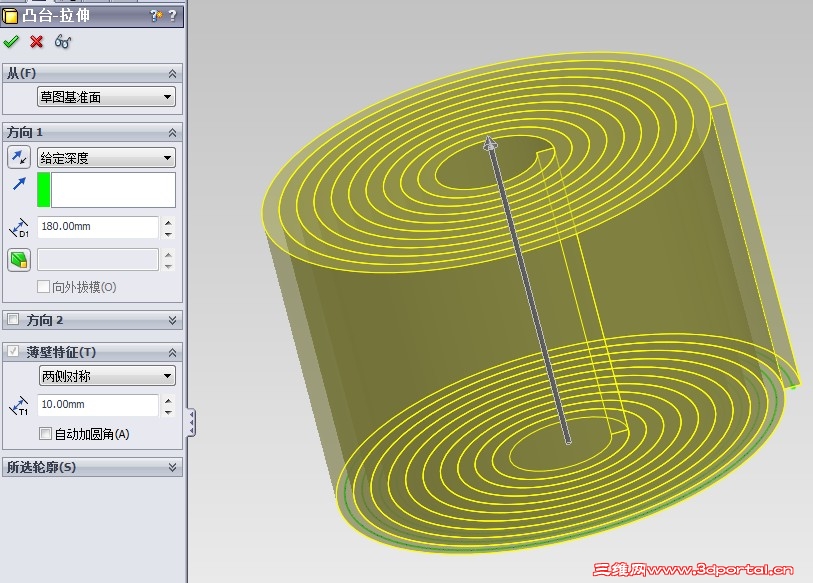

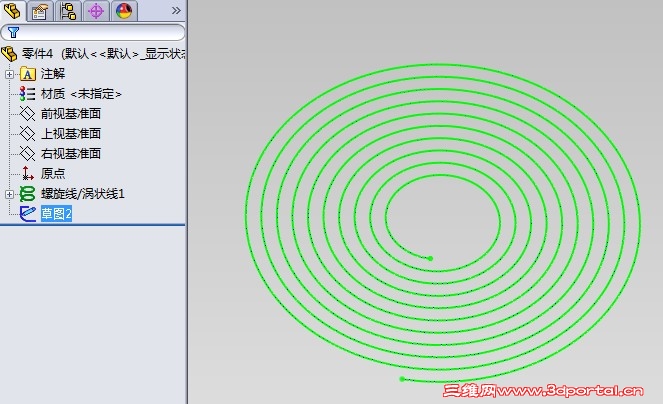

要把螺旋线（蓝色的）转为实体（黑色），就可以拉伸了

hongwei_1987jp · 发表于 2011-7-4 13:39:13

9# cheng123654

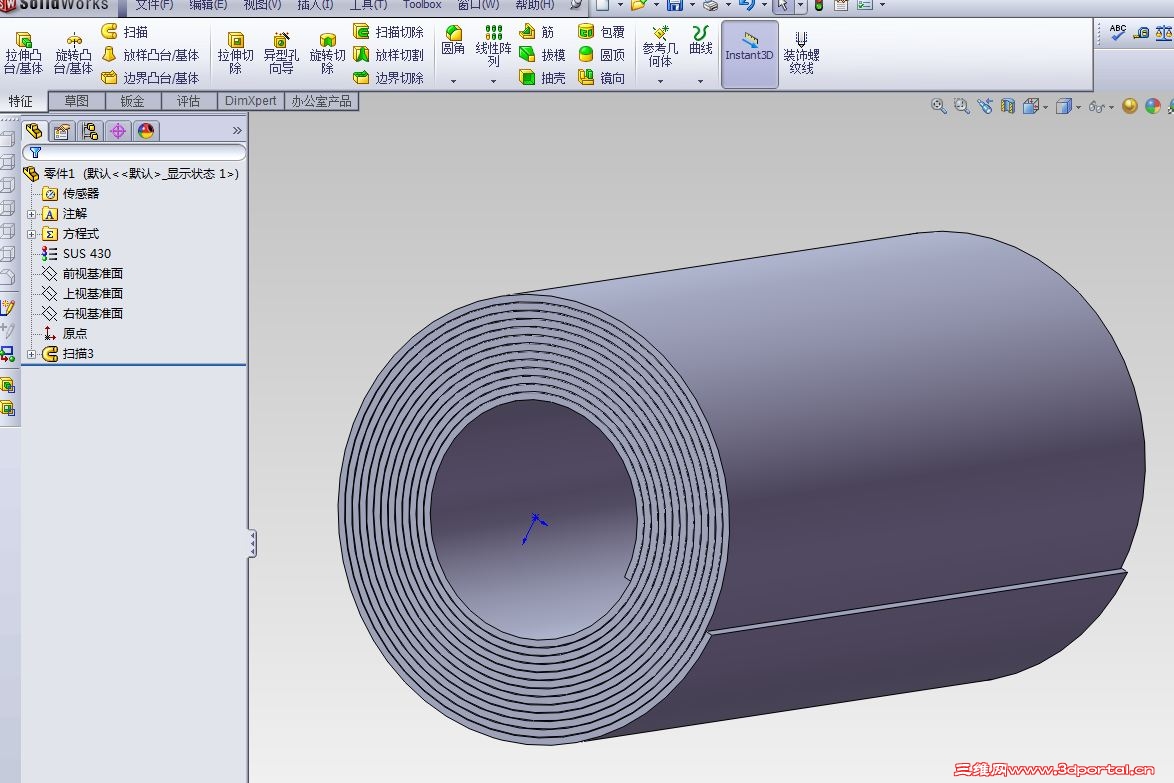

扫描也可以完成

不会拉伸的，可以用扫描


jangshong · 发表于 2011-7-4 13:40:58

本帖最后由 jangshong 于 2011-7-4 13:44 编辑

那怎么计算展开的长度呢？我爸爸卖运输带，重量称过了，圈数也数了，但是发货给别人，别人说少了好几米。被人坑了好多钱。

求教：如何在已知A:内圆直径，B:外圆直径的 C:卷带厚度 D：倦带高度。E：卷带重量

请问如何在不展开的情况下计算卷带长度。

hongwei_1987jp · 发表于 2011-7-4 13:49:38

比较笨的办法，测量一下周长，试下更改圈数。要不就去计算，我的头脑比较笨，数学学的不好

hongwei_1987jp · 发表于 2011-7-4 14:18:50

1# cheng123654

试了一下，你的尺寸，按照你的尺寸去做，我的电脑是跑不起来的啊！

ug学习 · 发表于 2011-7-4 17:47:57

这个涡状线如何计算长度啊？？

shgcun · 发表于 2011-7-4 21:36:27

工具里面有个测量的工具应该可以直接测量出来的

ffda · 发表于 2011-7-5 09:12:02

求8楼源文件，我不能拉伸。求解释) o J5 J7 s. O5 s1 k& g( v
jangshong 发表于 2011-7-4 12:54 http://www.3dportal.cn/discuz/images/common/back.gif

涡状线的螺距应该比拉伸厚度大一点点！

Znsol · 发表于 2011-7-5 10:31:40

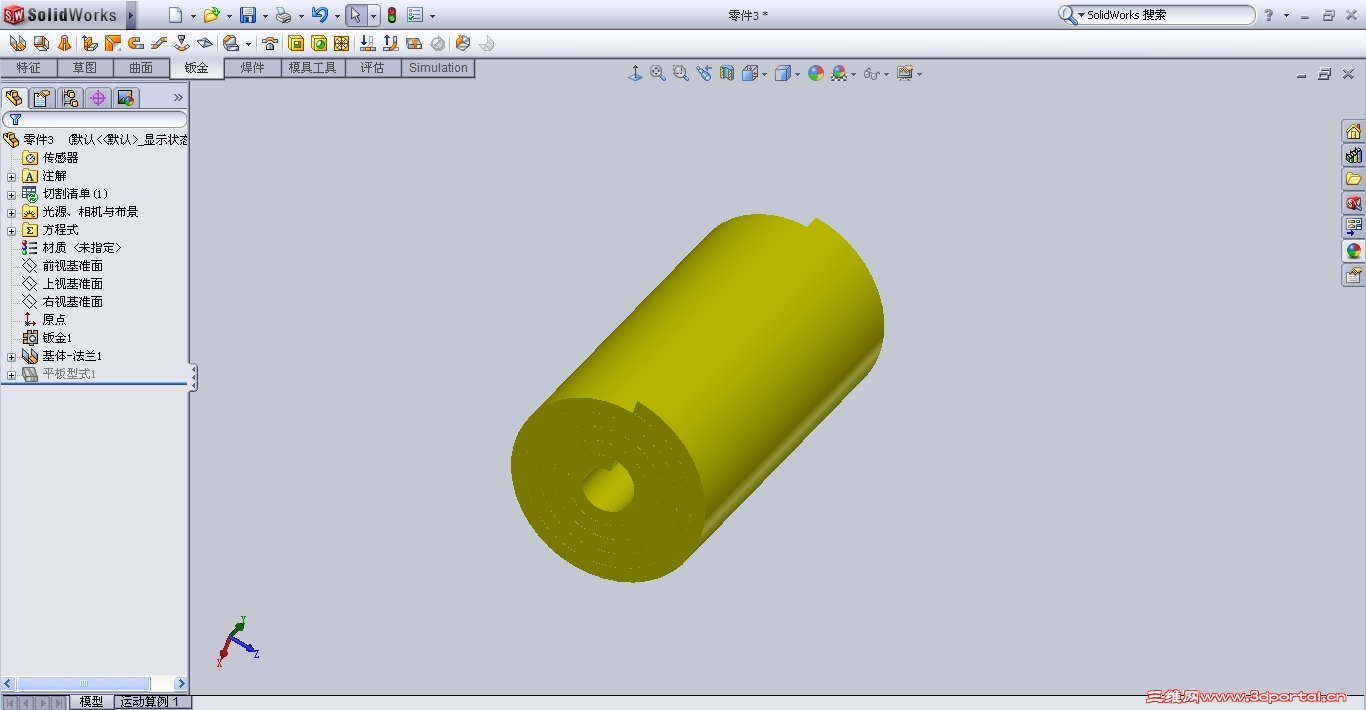

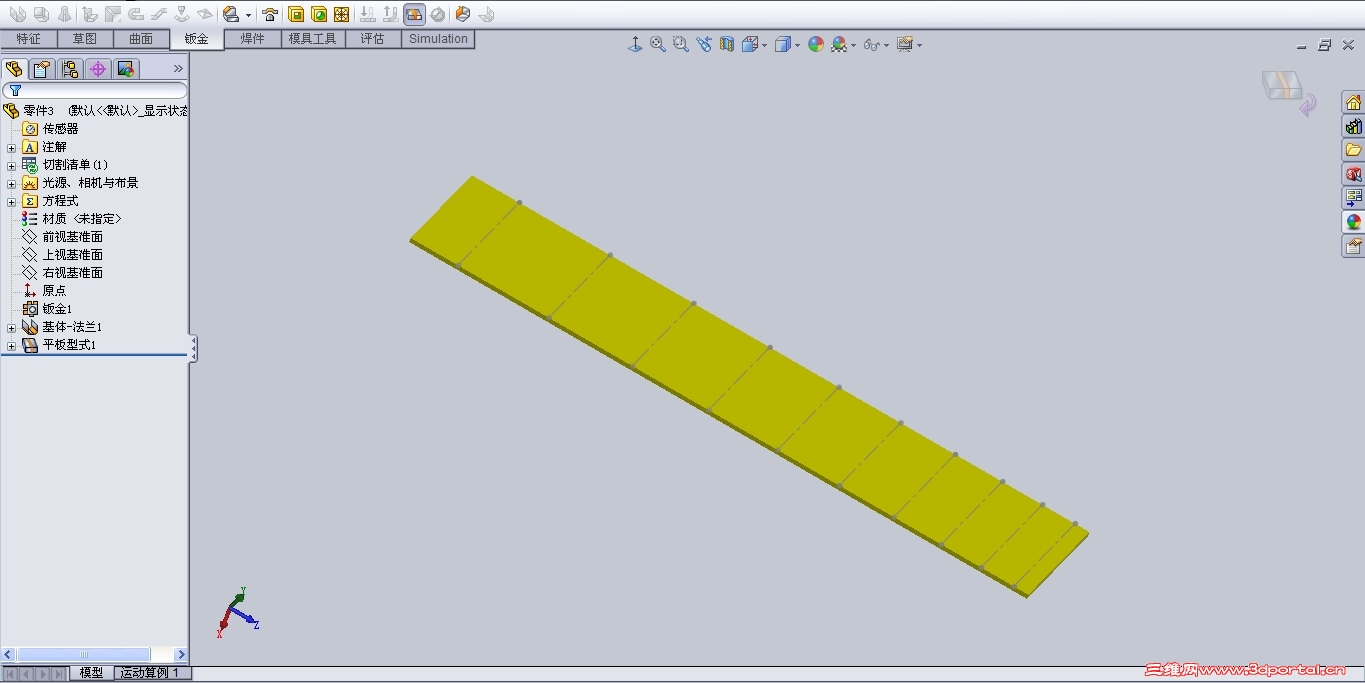

也可用钣金工具建模，并可展开。

mycountryman · 发表于 2011-7-5 10:59:47

涡状线可以直接算长度的

jangshong · 发表于 2011-7-5 12:48:43

也可用钣金工具建模，并可展开。
# P8 ]4 Y$ w$ Q! e19151301915131& ~9 J- W$ G& D, ^
Znsol 发表于 2011-7-5 10:31 http://www.3dportal.cn/discuz/images/common/back.gif

求源文件，这个怎么画的，我画不出来，求指教，大哥。谢谢了，我用的是2007SW

mycountryman · 发表于 2011-7-5 13:19:39

那你会画螺旋线啊，就是画螺旋线里面的最后的那一个

jangshong · 发表于 2011-7-5 14:49:27

本帖最后由 jangshong 于 2011-7-5 14:55 编辑

那你会画螺旋线啊，就是画螺旋线里面的最后的那一个- C+ ~; a: N4 L( F6 Z5 ^# v% f( @# o6 ^$ v
mycountryman 发表于 2011-7-5 13:19 http://www.3dportal.cn/discuz/images/common/back.gif

涡轮线绘画，但不是知道在钣金里使用什么工具拉伸，而且如何去定义厚度呢？
