SW中的钣金件进行布尔运算后还能进行展开吗？

jschry · 发表于 2011-6-5 14:48:45

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我今天做一个异形管的展开，碰到一个问题就是：在SW中，钣金件进行布尔运算（即组合中的并集、交集、差集）后还能展开吗？

jschry · 发表于 2011-6-5 14:55:00

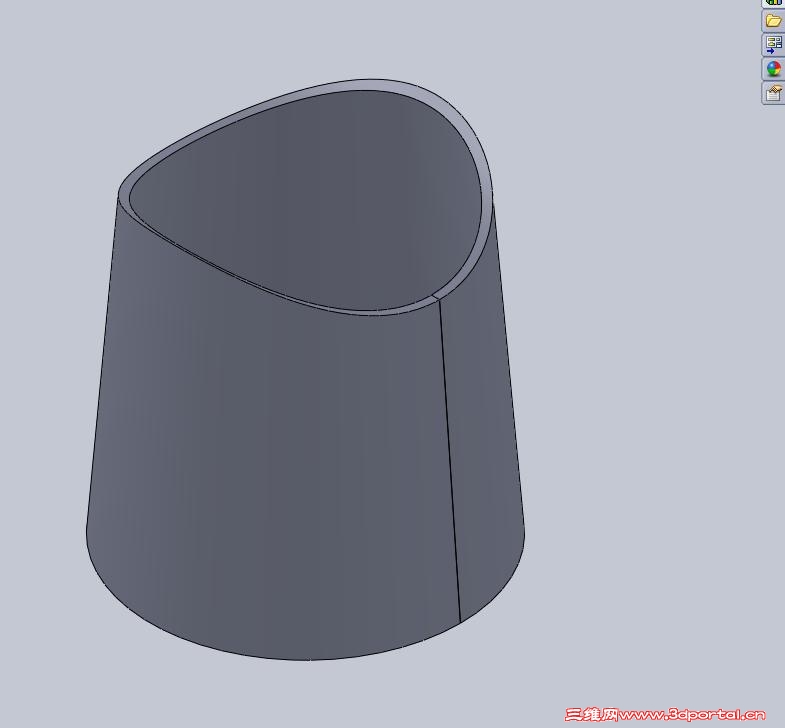

如图是我想要的最终结果。

jschry · 发表于 2011-6-5 14:55:45

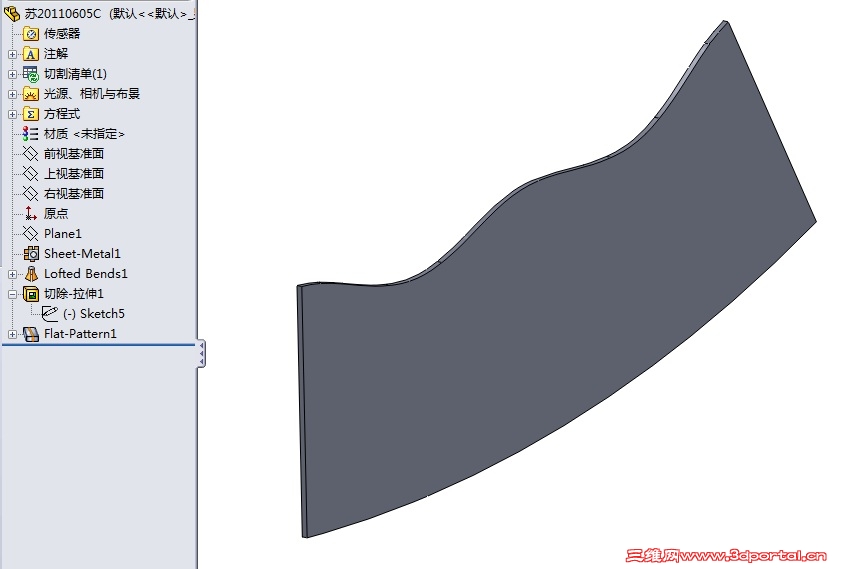

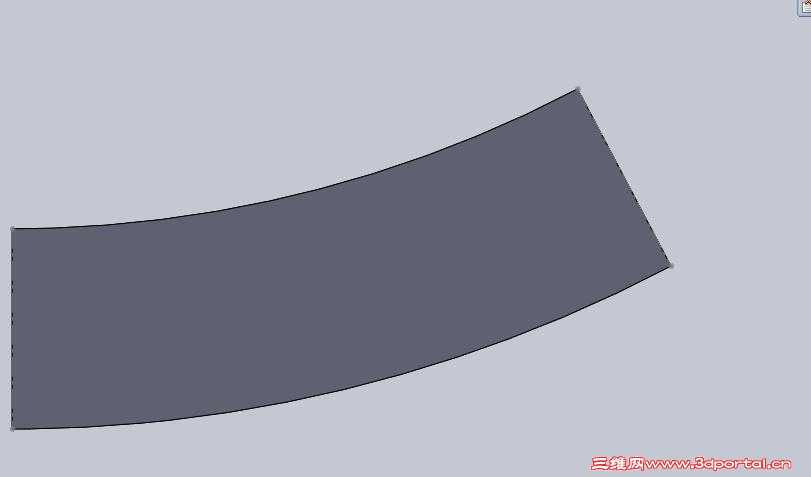

展开后如图

jschry · 发表于 2011-6-5 14:57:00

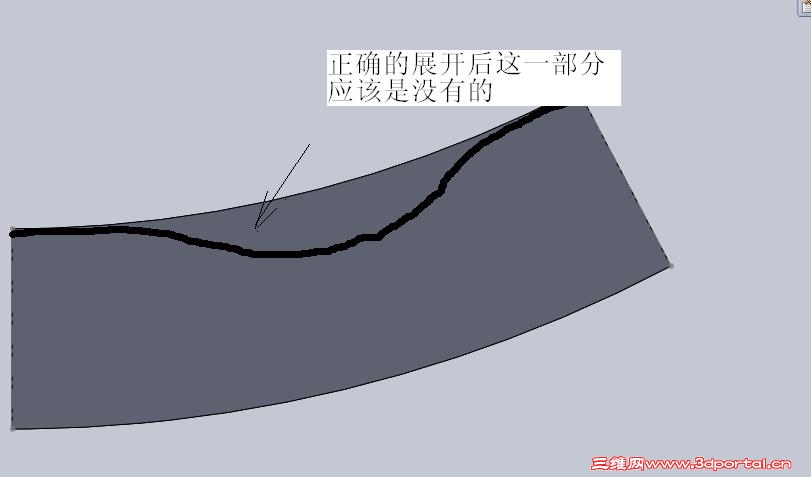

上面的那个展开其实是错误的，正确的应该如下图所示。

jschry · 发表于 2011-6-5 14:57:55

这是我做的源文件。

lizuoshan · 发表于 2011-6-5 16:07:53

这是我做的源文件。
9 z9 G& I" h7 e* }: w9 H6 tjschry 发表于 2011-6-5 14:57 http://www.3dportal.cn/discuz/images/common/back.gif

楼主这个展开正确的呀！

315186034 · 发表于 2011-6-5 17:03:29

这个展开不正确，

w_hs1 · 发表于 2011-6-5 20:55:59

几乎没有人用组合的方法来处理你的这类问题，一时也没有验证钣金是否支持组合功能。不过楼主的组合破坏了板面与侧面的正交性，显然是不妥的。
下面是以正交切除代替楼主的组合运算（通常大家也是这样做的），就完全可以展开。


315186034 · 发表于 2011-6-5 23:12:13

楼上的朋友说的有道理，软件本身的绘图思路可能不支持这样的操作，或者根本就不支持，要用正常的思路去做。

sihouko · 发表于 2011-6-6 00:19:25

抱歉，个人不太懂钣金。

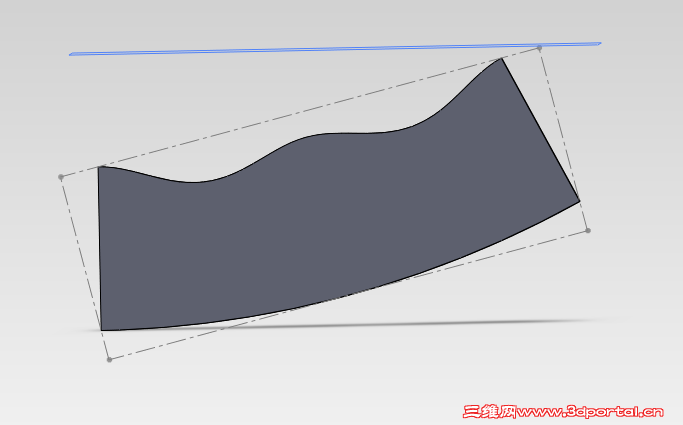

但是楼主上传的文件在sw2011下直接展开是这个样子的。。而不是像楼主的那个月牙。。。
如果楼主是2006的话，那则说明2011改进了？

jschry · 发表于 2011-6-9 11:40:24

我现在用的是SW2010，我试过了，在2010中用正交切除的方法展开来也是不对的！
应该是2011比2010改进了吧！

w_hs1 · 发表于 2011-6-9 14:44:10

我现在用的是SW2010，我试过了，在2010中用正交切除的方法展开来也是不对的！
@4 o y! p; P! u" g' o" z应该是2011比2010改进了吧！7 c6 t4 ?7 g' s' ^9 f+ G( w& E
jschry 发表于 2011-6-9 11:40 http://www.3dportal.cn/discuz/images/common/back.gif

我8楼也是用SW2010做的，况且正交切除（在板金中用切除并勾选正交选项）很早的版本就有。
