[求助] 封套零件边线显示

[复制链接]
发表于 2011-5-22 21:05:33 | 显示全部楼层 |阅读模式 来自: 中国河北石家庄

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 sxbd1974 于 2011-5-22 21:14 编辑 * K2 e. s$ J/ `

% w/ u/ U) g$ N  A$ s7 y3 |我有两个零件,零件1和零件2,其中零件2作为封套插入(模拟虚拟装配零件),按制图规定应该用双点化线表示虚拟零件边线,但结果零件1的边线也成了双点化线了,该如何解决呢?) Q9 ^  H  Z( [7 ^

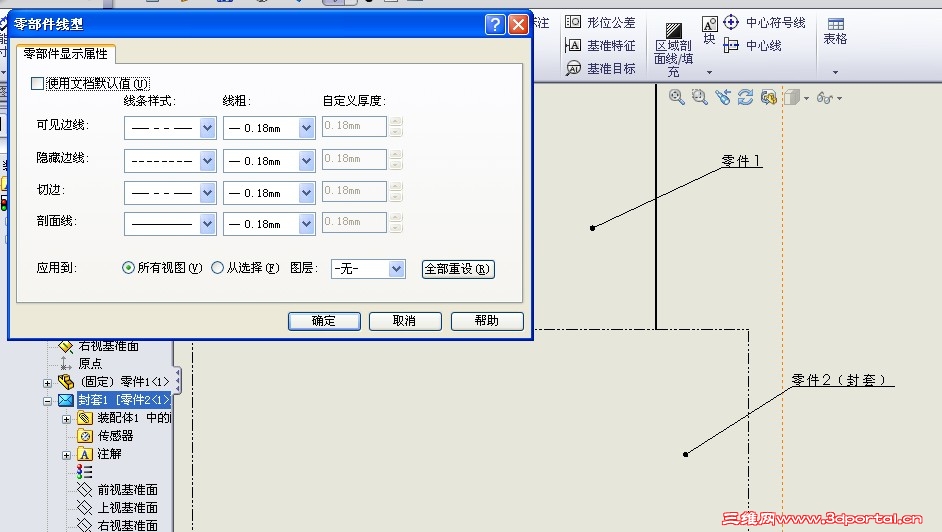

封套零件边线显示2.jpg 5 X/ T0 R; r$ T1 |7 Q9 m0 b
' M2 X& \: t3 j9 h% d: M/ X
: }% q; }) D! _$ f- k: j3 w/ t

6 s& @! Z* ]1 B. l( [& D- J9 e 封套边线显示.rar (160.62 KB, 下载次数: 36)
 楼主| 发表于 2011-5-23 21:23:34 | 显示全部楼层 来自: 中国河北石家庄
我这问题大家有遇到的吗?希望知道的朋友给予解答
发表于 2011-5-24 07:57:34 | 显示全部楼层 来自: 中国辽宁盘锦
建立对应的层,把相应的零件放到那个层里就好了
发表于 2011-5-24 08:22:06 | 显示全部楼层 来自: 中国广东惠州
版主能否讲解一下怎样在SW里面建立图层,我试了一下没搞明白
 楼主| 发表于 2011-5-24 18:51:47 | 显示全部楼层 来自: 中国河北石家庄
建立对应的层,把相应的零件放到那个层里就好了
) D8 S# H, I1 K! L* f: {' ]- t阿帕奇 发表于 2011-5-24 07:57 http://www.3dportal.cn/discuz/images/common/back.gif
! a5 Q3 W4 }9 M( S% z
针对我的问题,如何把零件放倒对应层里面去?
发表于 2011-5-25 07:02:01 | 显示全部楼层 来自: 中国湖北武汉
我有两个零件,零件1和零件2,其中零件2作为封套插入(模拟虚拟装配零件),按制图规定应该用双点化线表示虚拟零件边线,但结果零件1的边线也成了双点化线了,该如何解决呢?. R7 ^* O7 }. t6 `' C
1893920* Y+ T; p) ^; E! V. r
8 X1 k3 k8 V7 X% U# r; R6 _
- _) L  @) g" g. d

# X+ e& f  y6 P* B5 k0 z1893921
& V3 |5 j( U$ {; j7 n3 h7 usxbd1974 发表于 2011-5-22 21:05 http://www.3dportal.cn/discuz/images/common/back.gif

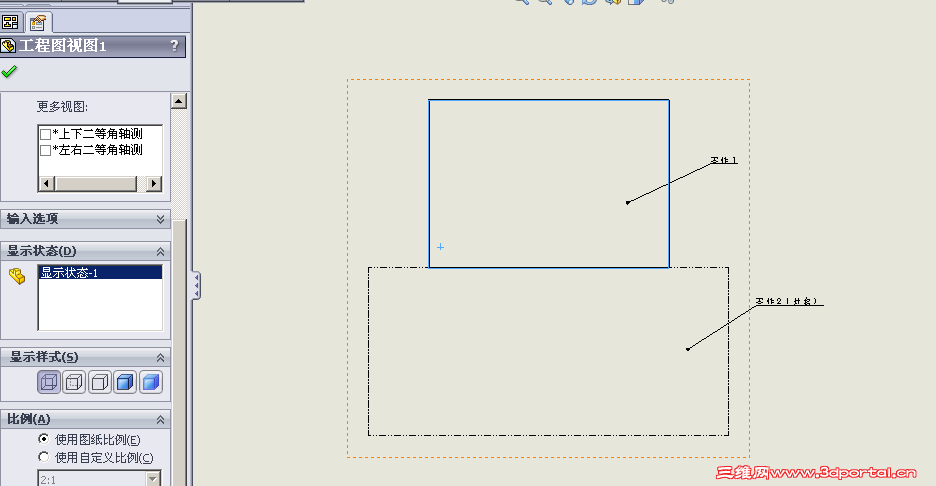

按下面操作:点零件1—显示样式—选线架图,零件1的边线就可以是实线了! 2011-05-25_070003.png
 楼主| 发表于 2011-5-25 12:35:30 | 显示全部楼层 来自: 中国河北保定
按下面操作:点零件1—显示样式—选线架图,零件1的边线就可以是实线了!18948352 _4 r1 i% `6 j# _8 z& w! [9 Q" n) a, C
xuxinzhi2006 发表于 2011-5-25 07:02 http://www.3dportal.cn/discuz/images/common/back.gif[/quote]
' P, p, u+ f7 A) N  I& f$ a+ O谢谢,高人,还真可以
