solidworks中怎么把零件分解出工程图

loveshan98973 · 发表于 2011-5-20 09:35:31

您需要登录才可以下载或查看，没有帐号？注册

x

如题，把零件分解成一

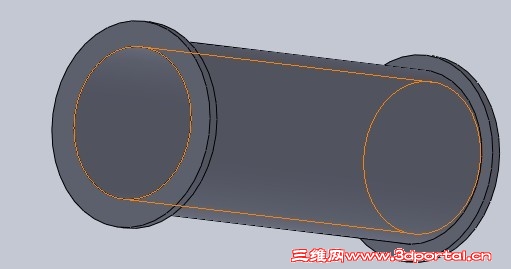

这个图，我要把它分解成两个法兰，一个圆管，请教高手，怎么做！
在不破坏零件的基础上，也不新建零件！

315186034 · 发表于 2011-5-20 09:51:33

好多人为了建模方便，本来这个产品是要到装配里去做，偏偏要到单一的零件模块去做，在独立的零件模块做是方便，但后续的出详细出工程图，就知道痛苦了，这个是你建模思路问题，遇到这样的情况，你还是到装配里去做吧，养成良好的习惯！

12fzj · 发表于 2011-5-20 10:00:59

在SW中有做管道的插件“routing” 论坛里有教程的

loveshan98973 · 发表于 2011-5-20 10:48:31

3# 12fzj
偶不做管件！

myth_000 · 发表于 2011-5-20 12:28:30

我也得改进下以后的画法！

gxj528 · 发表于 2011-5-20 13:30:15

不是很明白楼主的意思，这个是在一个实体里画的吗？

helloyf · 发表于 2011-5-20 13:35:20

这么简单的零件，重建模更快。

asencwx · 发表于 2011-5-20 13:35:48

暂时的是可以的，但这样子长久的话，还是不行的。
暂时的做法可以把这个零件分割成三个实体，分别隐藏，分别出工程图

mihuchong · 发表于 2011-5-20 13:43:59

在SW中是可以实现的，如你是做的焊件的话---SW中可以针对实体出图（在工程图中），如你没有做成焊件，则转换成焊件。

mihuchong · 发表于 2011-5-20 13:45:11

当然你也可以出剪裁视图

251143210 · 发表于 2011-5-20 14:07:10

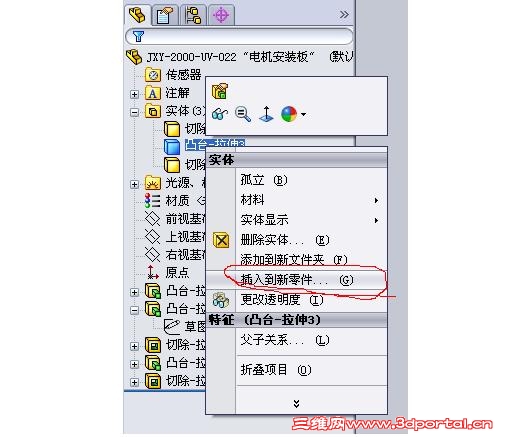

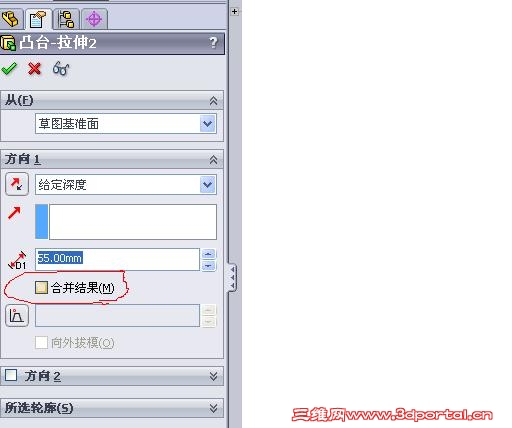

在特征编辑里，修改哈兹，别勾选合并结果，这样得到的零件为多实体零件。

lhj7103 · 发表于 2011-5-20 14:08:23

直接用工程图模块不就可以将3D图转换成工程图了吗

showway · 发表于 2011-5-21 08:31:26

在制作零件时，不要选取合并结果可以生成多零件实体，再把实体插入新零件中，这样可以对楼主所说的两个法兰和一个管道了！

我一般都这么做，特别是做机器机架的时候，上面的焊接件太多，小焊件实体都这么出图的！
个人经验，供大家参考！
期待有更好的方法处理！

showway · 发表于 2011-5-21 08:34:27

接上述，可以对单个零件出图，也达到了楼主分解工程的目的了！

lider2010 · 发表于 2011-5-21 09:37:36

还是要养成良好的制图习惯，补救的方法毕竟不好长久使用

loveshan98973 · 发表于 2011-5-21 10:31:09

13# showway
谢了，又学一招！

wintlj · 发表于 2011-5-21 10:50:13

直接使用配置，可以解决这样的问题啊

ffddjj · 发表于 2011-5-21 11:16:55

你这样做可能是为了单独出图最快捷的方法是把特征解除合并结果在工程图里隐藏不需要的实体就能分别得到圆管和法兰的图形对于比较简单的零件这样比做配置简单快捷
