solidworks在圆周上的螺孔和孔该怎么画

hzzgs1598 · 发表于 2011-5-19 18:00:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我是新手，请问在solidworks建模中，在外圆圆周上的螺孔和孔该怎么画呢，希望高手指点，谢谢

hongwei_1987jp · 发表于 2011-5-19 20:30:48

创建一个平面，在那个平面上做孔

hzzgs1598 · 发表于 2011-5-19 20:44:17

2# hongwei_1987jp 那螺孔呢？好像没法做呀

w_hs1 · 发表于 2011-5-19 20:55:29

直接在圆柱面上用异型孔向导。

hzzgs1598 · 发表于 2011-5-19 21:00:37

4# w_hs1 在圆柱上下面上是可以做螺孔的，但在圆柱母线的外表面上没法做螺孔呀

大隐于市 · 发表于 2011-5-19 21:01:14

我是来膜拜老师的~

w_hs1 · 发表于 2011-5-19 21:20:38

4# w_hs1 在圆柱上下面上是可以做螺孔的，但在圆柱母线的外表面上没法做螺孔呀
+ c$ e6 s% E+ I4 ]2 ~+ T, Thzzgs1598 发表于 2011-5-19 21:00 http://www.3dportal.cn/discuz/images/common/back.gif

直接点击圆柱表面，再启动异型孔向导，你看看是什么效果。

xuezhongfei2002 · 发表于 2011-5-19 23:13:21

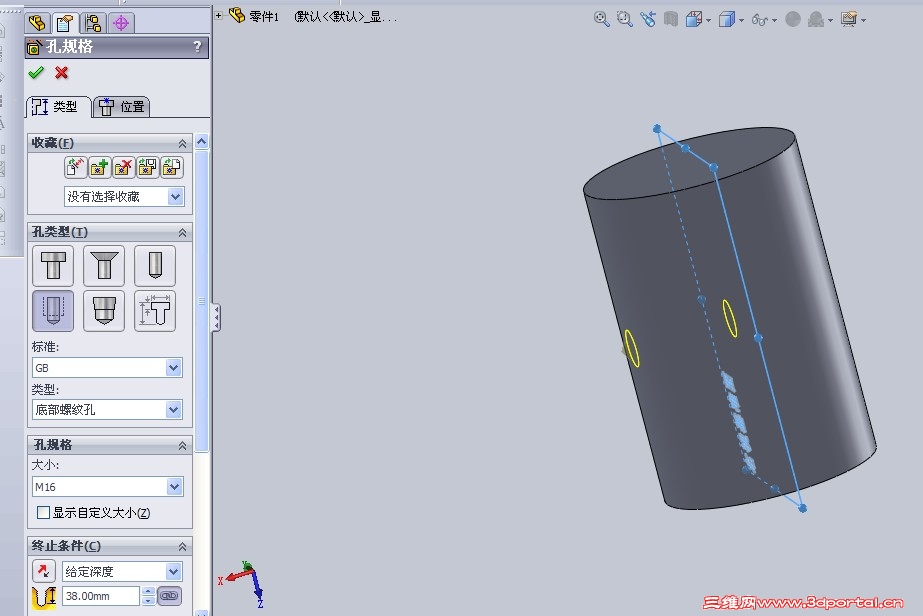

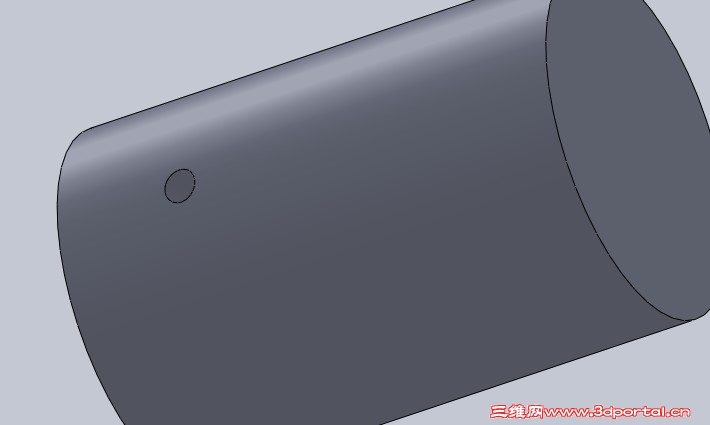

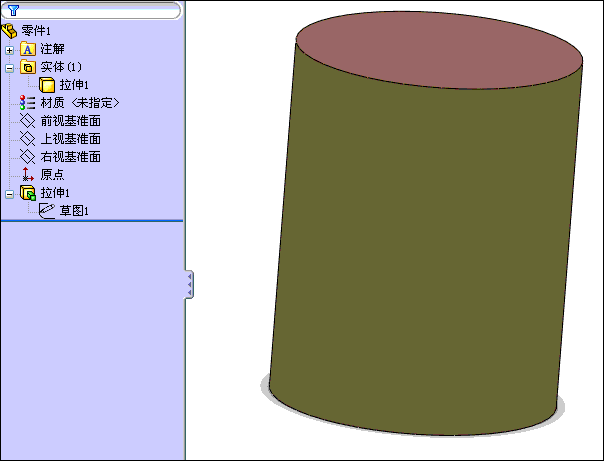

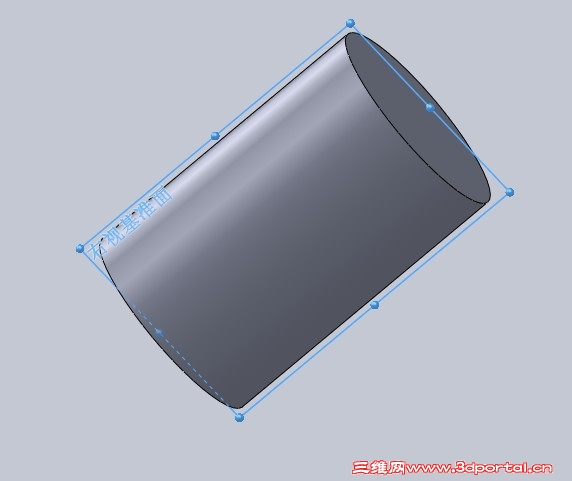

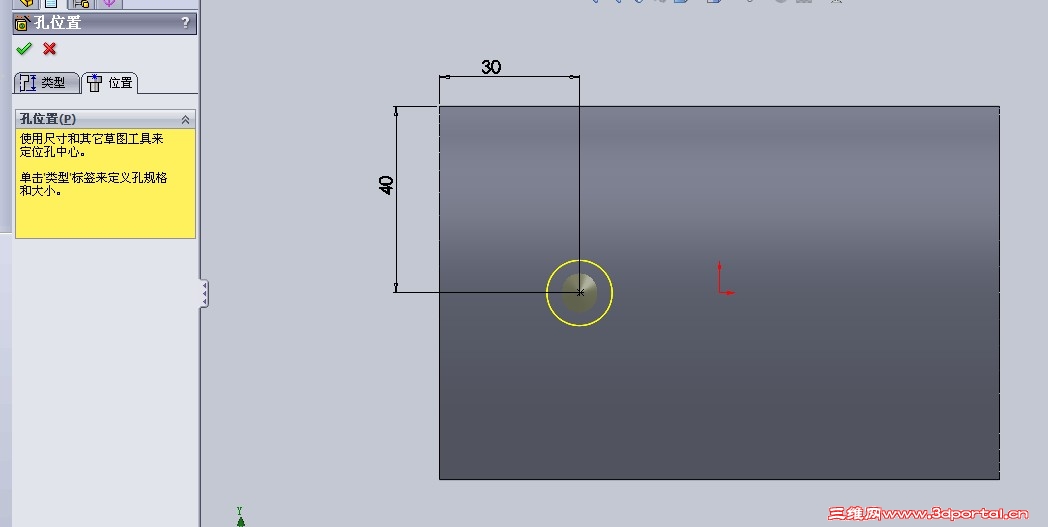

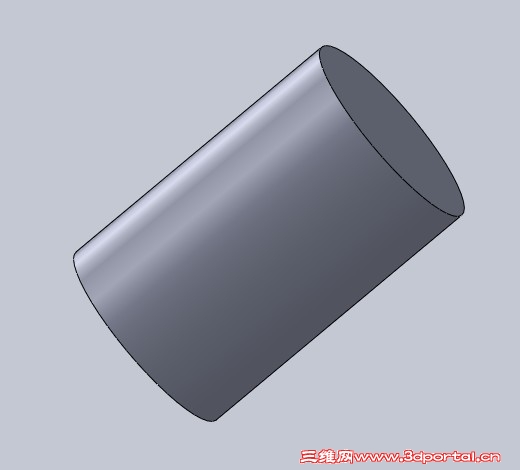

建立圆柱体后，选择基准面---异型孔---标注尺寸--完成，步骤如图

hongwei_1987jp · 发表于 2011-5-20 01:02:16

本帖最后由 hongwei_1987jp 于 2011-5-20 01:06 编辑

2# hongwei_1987jp 那螺孔呢？好像没法做呀( l, R8 s h7 _# c& q! }: E
hzzgs1598 发表于 2011-5-19 20:44 http://www.3dportal.cn/discuz/images/common/back.gif

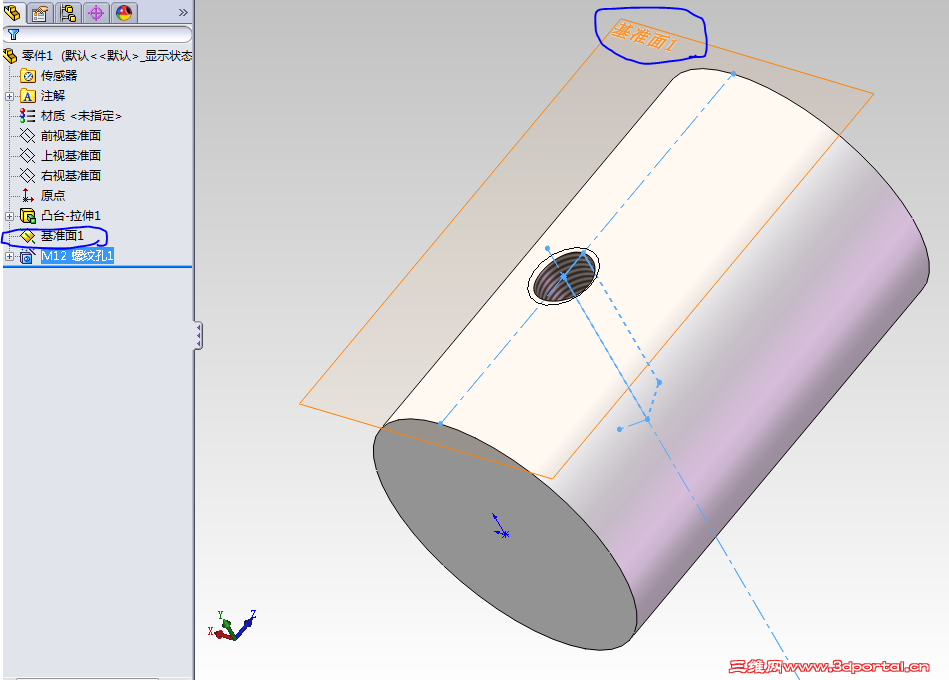

建立一个基准面，大于圆周或与圆周相切（定距离）
在这个基准面上，做螺纹孔，定位置尺寸就可的


hzzgs1598 · 发表于 2011-5-20 08:01:58

谢谢各位的指导和帮助。谢谢

大隐于市 · 发表于 2011-5-20 11:06:40

本帖最后由大隐于市于 2011-5-20 11:39 编辑

我是来膜拜老师的~, C) Q+ H# w* c2 q0 [7 w" R$ I
大隐于市发表于 2011-5-19 21:01 http://www.3dportal.cn/discuz/images/common/back.gif

晕死~
我用的SW2010在圆柱面上做异形导向孔时没报过错
很简单的一个问题引来不老叔的回复
好久没看到不老叔了
进来问候一声
被眼尖的版主大人扣分了
实在是冤枉

w_hs1 · 发表于 2011-5-20 11:22:45

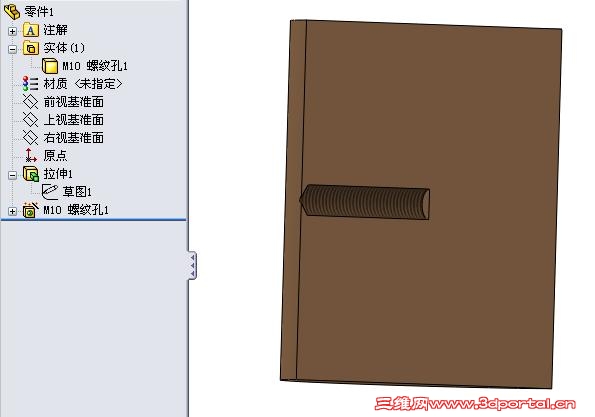

8楼用右视基准面来做不妥。当孔深远小于圆柱半径时孔特征失败；当孔深大于半径时孔底部没有118°钻孔角；当孔深略小于半径时孔口反而有一个118°的角，孔底还是平的，螺纹部分布满全长。下图是剖开后的现象


我还是喜欢不要建立辅助基准面，直接在圆柱表面做异型孔。见下图


linhui321302 · 发表于 2011-5-20 11:45:03

主要是建一个平面

mihuchong · 发表于 2011-5-20 13:50:42

用异形孔向导做一个孔然后圆周阵列。

xiaojunxue · 发表于 2011-5-22 10:23:09

12# w_hs1 想问一下，孔底锥角一般是118底还是120底。我怎么看到机械书上说是120？

w_hs1 · 发表于 2011-5-22 11:00:51

15# xiaojunxue

标准钻头的顶角是118度，由于以前用三角板画图用120度比较方便，久而久之画图就习惯于120度了，甚至于有些书本上也以为是120度。

gxj528 · 发表于 2011-5-23 13:46:37

这个标准钻头角度是118度的，在圆周画螺纹时我习惯在圆柱体中心的一个面往外推建一个面，再拉伸螺纹底孔再画螺旋线扫描螺纹的，至于底孔顶尖就是平的了，也不管118度了，没必要
