問一個斜面的C型槽的畫法

sihouko · 发表于 2011-5-19 12:41:01

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 sihouko 于 2011-5-20 16:14 编辑

非常感謝各位給與幫助的大人。謝謝m(^_^)m

不太熟悉國內的機械用語，請勿見笑。

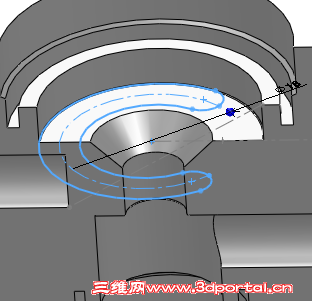

正在做的模型是這樣的：
スクリーンショット（2011-05-19 13.34.50）.png

實際物品大概是這樣的
スクリーンショット（2011-05-19 15.01.10）.png

要做成槽的是藍色C型的部分。
但要求是，1，C的外邊與外壁重合，2，C槽我只能畫出水平，但要求是斜面，即與左邊入口相切，然後漸漸斜面邊淺。3，槽是圓底。。即和C槽頭部的半圓大小相同。
請問要如何做才好？

ffda · 发表于 2011-5-19 13:39:08

用“切除到指定面的指定的距离”可否？

sihouko · 发表于 2011-5-19 13:43:33

建立斜面，然後切除，這個嘗試過，但是C的兩端沒辦法和平面相接的很好。。會有段差。。。。><;

asencwx · 发表于 2011-5-19 16:46:11

不是很清楚意思，实物也看不太清楚，或许需要用曲面去完成吧

beifanglong · 发表于 2011-5-19 16:58:54

用压凹做。工作体易实现要求的形状。

sihouko · 发表于 2011-5-20 08:46:25

感謝諸位的回答。。。。
to beifanglong
從來沒有用過壓凹的功能，是否可以給一個實例呢？

jsjy-wgz · 发表于 2011-5-20 10:02:23

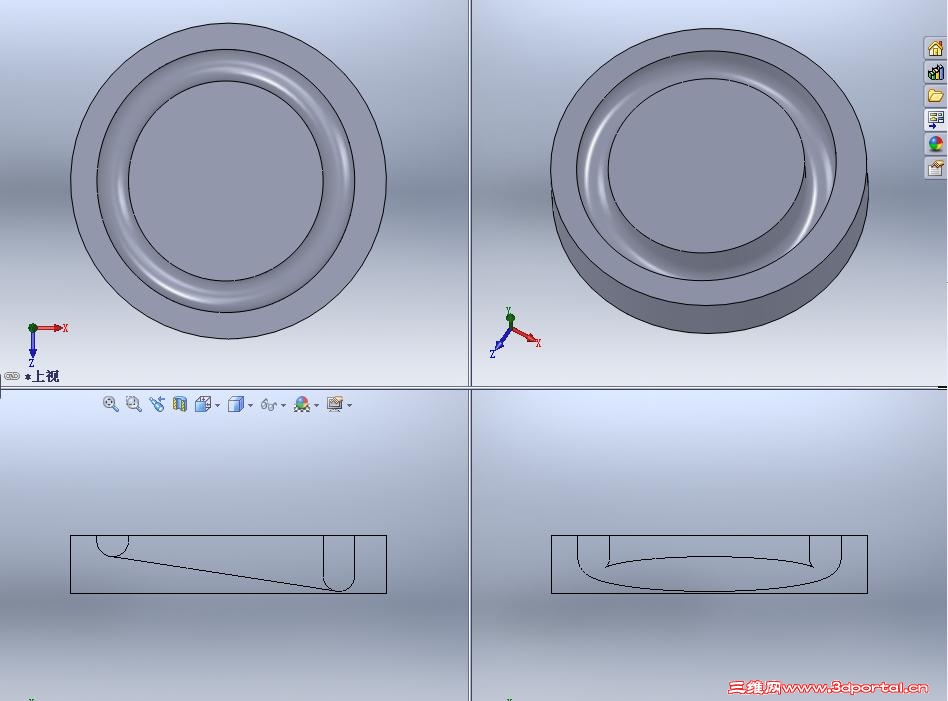

是这样子的吗？

sihouko · 发表于 2011-5-20 12:09:47

感謝回復，不過要做的不是環，是C，這樣會出現C面和頂面相切的狀況。這種相切的狀況很難做。。

asencwx · 发表于 2011-5-20 14:59:58

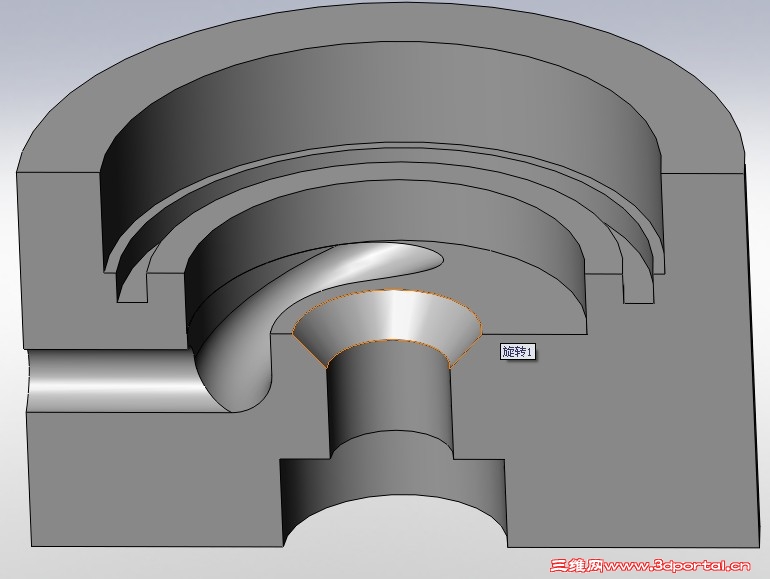

不知道是不是这样子的？

还有，C外边与侧壁重合不了，估计的因为扫描变形引起的

零件3.rar (324.04 KB, 下载次数: 7)

longyaya · 发表于 2011-5-20 15:31:53

本帖最后由 longyaya 于 2011-5-20 15:35 编辑

看看是不是这个样子

sihouko · 发表于 2011-5-20 16:13:43

真是十分感謝asencwx和longyaya還有各位大人的幫忙。。。。非常用參考意義。
