[已解决] SolidWorks零件完成以后如何操作以更改其朝向？

[复制链接]
fergus1987
发表于 2011-5-14 17:14:27 | 显示全部楼层 |阅读模式 来自： 中国四川资阳

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
3 [6 S  X+ W% x" v& C9 L; E  G4 }8 t. I& C! P" L0 M* O* u

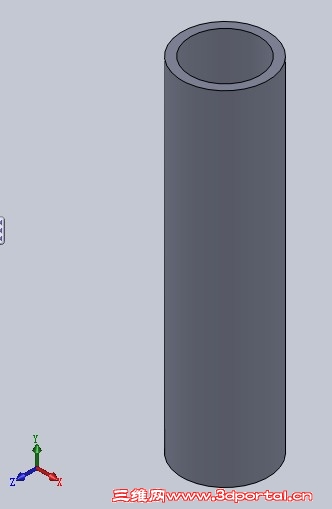

以上图模型为例' [: J# A/ ~# i# O% D: T
该模型以Y轴为回转轴线方向 请教如何操作使其变为以X轴或者Z轴为回转轴线方向？5 t  P5 h0 N2 H! }- P& F/ h
+ k9 P7 |: A# e( u+ `2 s1 V
简单的模型可以重新建模 但是复杂的模型重新建模就比较麻烦
% e+ a3 ~: D+ v" m这是在生成工程图时发现的问题 因为有时候生成工程图的主视图时发现不是想要的视图方向
, s) ]& Y/ y$ y* b! ^0 ]% t# E这个问题在AutoCAD里可以直接旋转模型方向 再次生成工程图加以解决 比较方便
  v) B! n" {' }; m  i但对于SolidWorks就不知道能不能直接改变零件模型的朝向了？
  E' n0 f8 p) J1 L% Z" k. f, Y2 c/ I# K. }
不知道有没有表达清楚
( K8 [3 v# j* y- Y静候达人指教！
回复

举报

liuyong453
发表于 2011-5-14 17:30:24 | 显示全部楼层 来自： 中国广东惠州
你重新定义前视图就可以该过来
回复 支持 反对

举报

netyh
发表于 2011-5-14 17:32:48 | 显示全部楼层 来自： 中国四川成都
重新定义草图基准面
回复 支持 反对

举报

squi111
发表于 2011-5-14 17:41:05 | 显示全部楼层 来自： 中国浙江台州
用移动复制命令旋转一下就可以了
回复 支持 反对

举报

ffddjj
发表于 2011-5-14 17:47:13 | 显示全部楼层 来自： 中国浙江杭州
右键 视图定向
回复 支持 反对

举报

chenjun520601
发表于 2011-5-14 18:02:20 | 显示全部楼层 来自： 中国江苏常州
编辑草图其准面，更改为顶视可右视即可！
% o. }& f5 w0 u" `* q; G, i# h若简单零件，可通过上述方法更改，若过于复杂零件可通过自定义视图来解决出工程图时的问题！
. a2 E/ Y5 ^7 T; ]& W所以在建模之初，就要综个考虑草图其准面的问题，以免为后面工作带来麻烦。
回复 支持 反对

举报

fergus1987
 楼主| 发表于 2011-5-14 21:05:22 | 显示全部楼层 来自： 中国四川资阳
4# squi111 4 u7 k( }8 f6 C2 Q$ M- l1 V

( ?( y/ [& y" A  T. D  c谢谢你 不过旋转命令 坐标也要跟着旋转吧？
回复 支持 反对

举报

fergus1987
 楼主| 发表于 2011-5-14 21:12:07 | 显示全部楼层 来自： 中国四川资阳
6# chenjun520601
. k) S3 U4 ~9 u3 X% \( `' C( c: z9 P" H: p& a0 b& Z
谢谢斑竹！ 我明白你的意思了 不过还有一个疑问！
: T# E: ]& [0 ^* ^
# [5 k" _" U& g$ B3 O  C我想你说的方法就是重新视图定位吧
+ L% u/ ?. [* K  H5 r# J: j' y5 k$ _3 E4 Y/ O4 \! Q

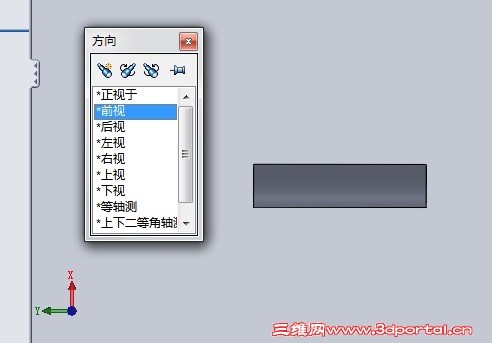

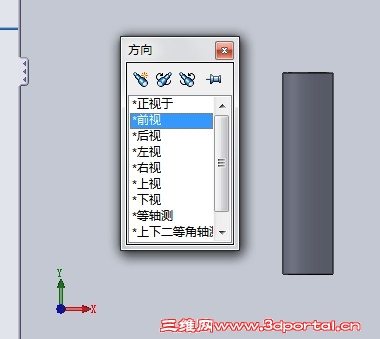

我想把前视图定位为圆筒横向放置  下图是我的操作过程：
  l/ L' {, b* ~# F4 G5 M# q3 m" m9 i4 d* \
" v& l# Q& c$ M* `8 B6 F$ X3 S( R4 F2 L, B# a' k3 b+ i) h: W
2.jpg / i1 Z2 `+ e7 M. |& p
3 m( W7 a% p, E$ A: d; u
3.jpg * p( Y$ g; A  ?

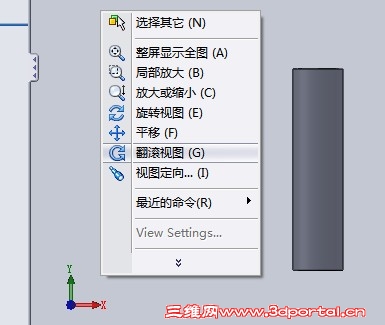

0 D, |* a( G; _" F5 |$ {1 m这里的问题是 我想用【翻滚视图】命令旋转前视图 让圆筒成水平放置的位置为前视图# k1 M6 H6 H4 |: _
但该命令无法准确旋转一个角度 比如90度 这样随手旋转的角度势必对工程图造成影响( c: ^; e5 _. G' l  Q# l4 ]
7 b' T) @5 _3 H
请问该怎么操作能准确反转90度  使前视图为圆筒水平放置？
回复 支持 反对

举报

lxtiger8008
发表于 2011-5-15 01:27:27 | 显示全部楼层 来自： 中国四川成都
Shift+方向键可以转90度
回复 支持 反对

举报

fergus1987
 楼主| 发表于 2011-5-15 12:24:51 | 显示全部楼层 来自： 中国四川资阳
本帖最后由 fergus1987 于 2011-5-15 12:26 编辑
, @9 k$ U9 m6 I  s. k- s
( ~5 \' }( p% }4 Y. e$ C. }2 f. I. w9# lxtiger8008
0 k) x) O' a% W# l( _6 R6 s  G
+ {( ?% T- E+ b- }4 M7 D/ d2 S# r6 ]8 Y7 _' ^1 Z
谢谢 不过我想你没有理解我的意思
/ n# f. A: m% }9 v( ^8 u: O6 Q1 E0 Q* i$ J6 \! U; [8 |
你所说的操作只是在各个视图中切换
& V0 j3 a# N/ u8 H# p5 v: s6 ]1 v" V
# }6 @; Q% \, ?2 F我要的效果按图所说就是 在前视图状态（Y轴竖直X轴水平）让圆筒转为水平方向 坐标相应变为（Y轴水平X轴竖直）！/ ]8 ?: g, M, U* D
& x8 L# D( H% \( {* E
我尝试了右键菜单里的【翻滚视图】命令 虽然能达到效果 但不能精确定位
- z  L' l2 D3 Y; U3 n$ j0 y5 _( [3 \$ ]2 c! E- ^
就是说这个命令只能手动旋转一个角度 并不能输入一个角度旋转一个精确值！! s9 m; T9 I' l! C9 e, ]5 s6 @
8 Y" ?, b% }) H0 `9 Y7 E6 O4 A
继续等待达人指教！
3 E0 S* M% T/ Y' o9 W
, s& a4 o  A+ x  s上传零件： 外筒.rar (27.32 KB, 下载次数: 4)
回复 支持 反对

举报

repzk031
发表于 2011-5-18 13:56:20 | 显示全部楼层 来自： 中国广东东莞
9# lxtiger8008
5 f( u6 X, B5 t
5 a$ e* n* l) l& u3 W$ W- B7 F/ ^3 c: f
谢谢 不过我想你没有理解我的意思
4 h9 G4 _* u4 G2 x4 u$ t. p0 J- J  m, S6 Y  W: X
你所说的操作只是在各个视图中切换
* z$ t; v5 q/ G: S
) W$ j$ I+ g; l2 k我要的效果按图所说就是 在前视图状态（Y轴竖直X轴水平）让圆筒转为水平方向 坐标相应变为（Y轴水平X轴竖直）！5 q" _$ ?) H4 r! L

3 U* k+ R9 Y7 K9 f* w+ W9 Y; N# X...' R( c; u/ Y- H1 G8 ]7 u' I* i  ?
fergus1987 发表于 2011-5-15 12:24 http://www.3dportal.cn/discuz/images/common/back.gif
2 f9 K8 r9 W, }0 ]) ]

9 n$ B2 B, ~% `) _' U5 L% _) m" r' F" p
  q  T1 t/ J. d- M: N7 f' N5 a% D
Alt+方向键
回复 支持 反对

举报

repzk031
发表于 2011-5-18 14:16:43 | 显示全部楼层 来自： 中国广东东莞
本帖最后由 repzk031 于 2011-5-18 14:26 编辑 8 Q9 p* ]& l# r
1889280
% U1 f' S) |' t. G/ s; j' T8 b7 `
$ f$ M& j0 W+ I# G以上图模型为例
% X1 Y4 a/ s6 W4 I2 z2 r该模型以Y轴为回转轴线方向 请教如何操作使其变为以X轴或者Z轴为回转轴线方向？7 j! z6 y6 G5 `

- i' x9 s# t! ]简单的模型可以重新建模 但是复杂的模型重新建模就比较麻烦
7 z- Z! [# s: m4 Y+ j; C! P这是在生成工程图时发现的问题 因为有时候 ...
3 `7 ]/ c0 S  L8 X( xfergus1987 发表于 2011-5-14 17:14 http://www.3dportal.cn/discuz/images/common/back.gif

8 P. U9 W" @! }$ J  P! e' J
; S8 g* Q+ E& g' `$ z+ [: t  ~$ Y. y4 m* |* E4 u

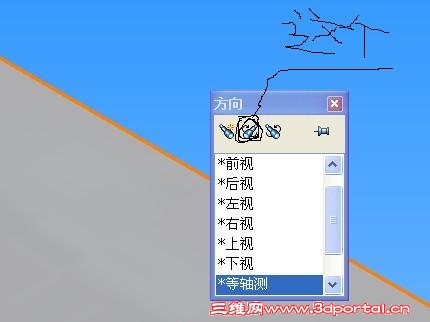

, J  q7 l  U- a. _; c0 D2 Z2 P1.改变工程图主视图投影方向,在工程图中有插入-----工程图视图-------相对于模型.$ S. T8 y3 [" N1 g
2.改变工程图主视图投影方向,多使用几次投影视图总能找到你需要的视图投影方向.
# }. P) A- b2 G% U3 d7 E% C3.前提是在您还没有出好工程图的情况下建议您研究下我的贴图所示图标,能改变模型方位,再出图.) b* O: e. E* n- E
(选择一个面正视于或者按住CTRL同时选择两个面,后选择的那个面默认朝上之后也是正视于,最后前视,再点我贴图所示图标)
回复 支持 反对

举报

asencwx
发表于 2011-5-19 17:03:01 | 显示全部楼层 来自： 中国广东揭阳
本帖最后由 asencwx 于 2011-5-19 17:06 编辑 * L$ U, a4 h- o1 m; A$ ^- o

9 z9 r( Z+ ?+ O2 E9 s0 R楼上正解，谢谢分享哈/ z7 ]9 D" R- Z  @) R6 M
外筒.rar (47.84 KB, 下载次数: 6)
回复 支持 反对

举报

2011521
发表于 2011-5-22 10:32:33 | 显示全部楼层 来自： 中国安徽宣城
哈哈，也学会了一招
回复 支持 反对

举报

fergus1987
 楼主| 发表于 2011-5-25 21:45:16 | 显示全部楼层 来自： 中国四川内江
11# repzk031 # I! a) b8 y8 Y8 g8 G9 n' ]

  ~* h  \& N6 E4 L' ^/ t谢谢！ 找的就是这个快捷键！！
回复 支持 反对

举报

ddyang
发表于 2011-6-26 16:07:25 | 显示全部楼层 来自： 中国山东菏泽
谢谢！ 每次的进步都是在同学的热情下得以完成！！
回复 支持 反对

举报
