椭圆如何生成中心线

syxplc · 发表于 2011-5-12 08:01:01

您需要登录才可以下载或查看，没有帐号？注册

x

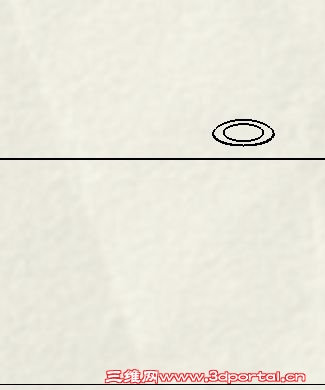

有投影生成的椭圆如何进行生成中心线，如附图。请高手指点，在此谢谢了。

liuyong453 · 发表于 2011-5-12 08:16:35

本帖最后由 liuyong453 于 2011-5-12 08:26 编辑

首先告诉你这不是椭圆，我是用草图工具画上去的
这种图最好是添加一辅助视图来表达

carter23999 · 发表于 2011-5-12 08:58:32

这个每次都是自己用草图画的。。。

12fzj · 发表于 2011-5-12 10:45:38

真的只能用“画”的这个笨法子了吗？有没有高人能让它自动生出中心线来呢？期待

xietianbo · 发表于 2011-5-12 11:39:27

在注解上有一个中心线符号,不能加上吗?

zzshuang · 发表于 2011-5-13 16:39:56

在注解上有一个中心线符号,不能加上吗?4 ~5 F i6 S( K9 P9 O9 Y
xietianbo 发表于 2011-5-12 11:39 http://www.3dportal.cn/discuz/images/common/back.gif

注解里的中心符号只能用于圆弧。

czx8732227 · 发表于 2011-5-13 18:40:58

同感楼主的问题。像我们在做一些零件配合时，A零件时圆孔，没有问题，但是B零件时长圆孔，装配时假如需要以轴线对齐，那么椭圆也必须要有中心线，我都是手工画的，非常麻烦，有没有高手指点，谢谢。

chengmu · 发表于 2011-5-13 20:00:40

椭圆本身有长半轴、短半轴，相应圆心自然生成。

syxplc · 发表于 2011-5-15 08:11:45

本帖最后由 syxplc 于 2011-5-15 08:21 编辑

其实我指的不是真真的椭圆，是由于视图关系生成的椭圆，有的仅仅是为了表达一个孔圆心的位置，看来只能手动添加。

xuxinzhi2006 · 发表于 2011-5-15 08:27:41

可以用向视图或剖视图的方法来解决表达孔圆心的位置问题。

judyyai · 发表于 2013-6-5 23:32:22

我想到一個辦法

在橢圓畫一個圓心草圖
然後到工程圖顯示草圖
再用註記中心線符號去點草圖即可生成中心線~然後再把草圖顯示關閉
