扫略中怎样使用规律曲线

JIALINGJIANG

! C' s4 D. z: Y2 V7 w$ g

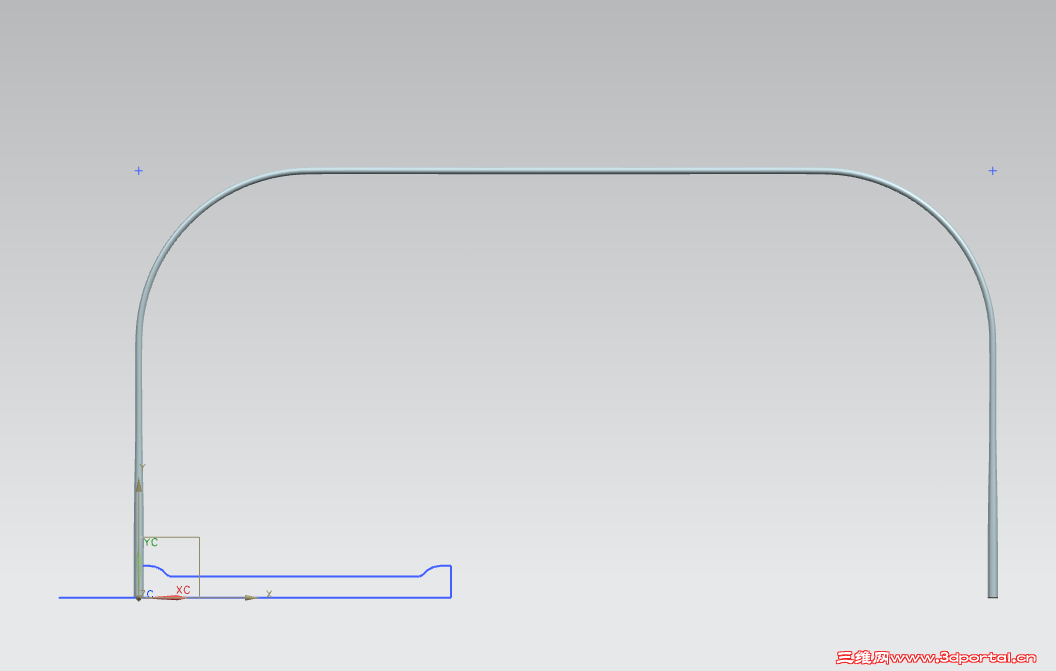

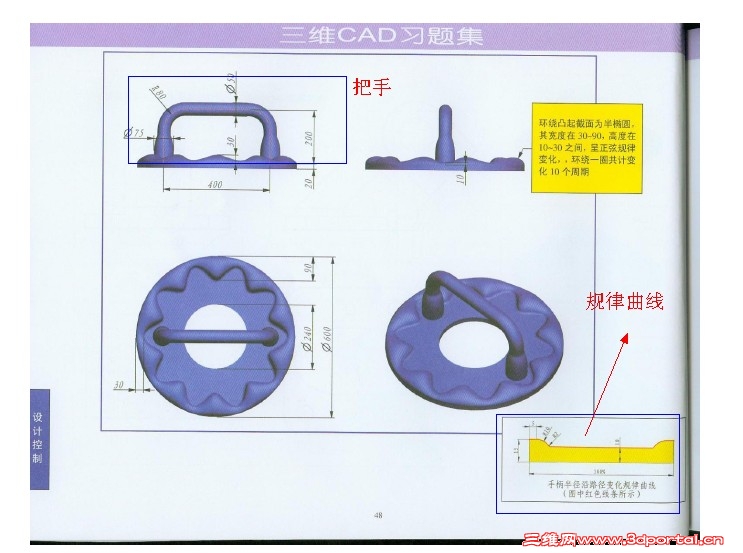

+ A2 x. |3 |4 @8 }, T+ m/ m% ]如下图 只画把手部分 。我扫略时比例是对了但大小又不对 ？请高手帮忙看看！

JIALINGJIANG

自己顶一下

wjljp2046

( w1 j! N6 Z& W5 y) I不知道你用的是那种规律，好像只有面积和周长两种规律可用，没有半径规律。

阿帕奇

把手是分两部分做的不就解决问题了吗

JIALINGJIANG

3# wjljp2046
% _- ]) Z: N0 l7 k# V/ w我用的周长里面的曲线规律

JIALINGJIANG

4# 阿帕奇

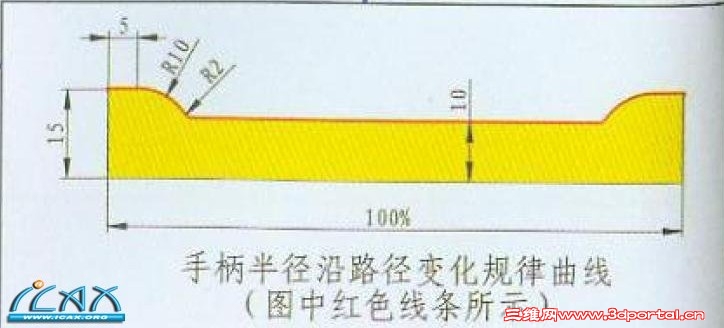

分两段做，但没有具体尺寸的（长度）所以参考规律曲线

" c% h$ s3 g) o; J+ ?3 C- u) B9 n即便有尺寸 我想知道 使用规律曲线 这个功能该怎么用？

wjljp2046

: H+ E. G- q4 i# j" [* }5 f
5# JIALINGJIANG
2 ]! U5 ~5 L/ G- y, t. `
周长规律是用来控制扫略截面体的周长的变化，但图纸上手柄部分显示的其实是一种半径规律。

5 \; a" q' u1 e: D所以应该换算一下，根据周长=2*π*r    ，
+ V" i: q3 l2 G2 l) j
所以如果能将控制半径的曲线远离基线2*π倍，这样就等同于半径规律了。

但这样做，如果考虑圆角过渡的位置应该是十分麻烦的，
* ]" U. s( S; I& v+ t% ?
/ H9 ]/ J1 i0 M& L- a! ?所以建议分段来处理手柄。
2 T" V% x* a. B; y# N  x; {1 B1 C8 W# @7 F
1 ?3 P% i3 L3 t. p( l7 c其实手柄部分的尺寸完全够用了，可以考虑使用回转做手柄根部，用扫略做其余部分。
9 L: [" s% c+ w* G5 _
ps：倒是那个正弦的裙边变化，有点意思。

JIALINGJIANG

7# wjljp2046
7 L' L; w1 {3 f. d% N8 D谢谢！！
可我还是不太明白，能劳烦你亲自做一下吗（75直径圆柱的高度和相邻倒圆处不知怎样做 ）

wjljp2046

8# JIALINGJIANG
+ y3 S' }! \7 i0 H! ~
, R8 c5 g# q4 j# a7 r$ f图片看不清尺寸，我是这样理解的：
- K: l0 A0 O; {7 m  K# n) b8 M0 \8 M
1）半径15对应的实体尺寸是75的一半，即37.5，所以得到放大比例为37.5/15=2.5
  w; E! s! t4 t
2) 由此可以推出：手柄规律图中尺寸对应的实体尺寸。比如5对应12.5   10 对应25   2对应12.5
* c+ K% J2 m  o: D

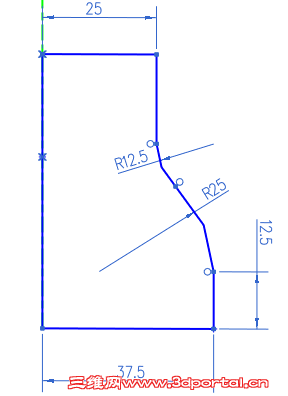

, t9 q2 U" L% j- e0 e7 j1 P* s" f绘图如下：
$ U# Z5 W4 Y" d9 Y4 v' G
6 Q( g5 h: Q7 t2 Q$ ^
: `- ^& T; o7 h0 b/ l+ O; }
3）看不清楚原图长度的标注内容，但按上面的草图回转后，和图片中的样子不一样，有些短了。
$ \6 r" J: A8 u3 ], n
以上仅供参考，祝顺利。

6 d5 h. i* d; {! }5 n顺便问一下：裙边是怎么做的？

JIALINGJIANG

9# wjljp2046
我觉得长度方向应该和半径方向的比例不一样？
另外：这是一个老题了，外形正弦变化的部分（有教程）http://bbs.icax.org/469354p1p1

scuchx1

可以用公式来做吗？

wjljp2046

10# JIALINGJIANG

从图中的标注看，长度方向和半径方向的比例应该是一致的。

, e+ ~' p& Q8 G" H, T只是中间的部分无变化，图中才标注的100%，这样只要满足两端的尺寸就可以了。
5 U5 ^% ?6 Z; _& k) V8 x0 B3 t- u
要是中间有些结构上的变化，就会让人容易理解了。
