Solid Edge一个轮廓弯边钣金件

大有茗堂

Solid Edge一个轮廓弯边钣金件

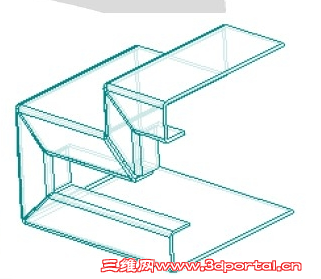

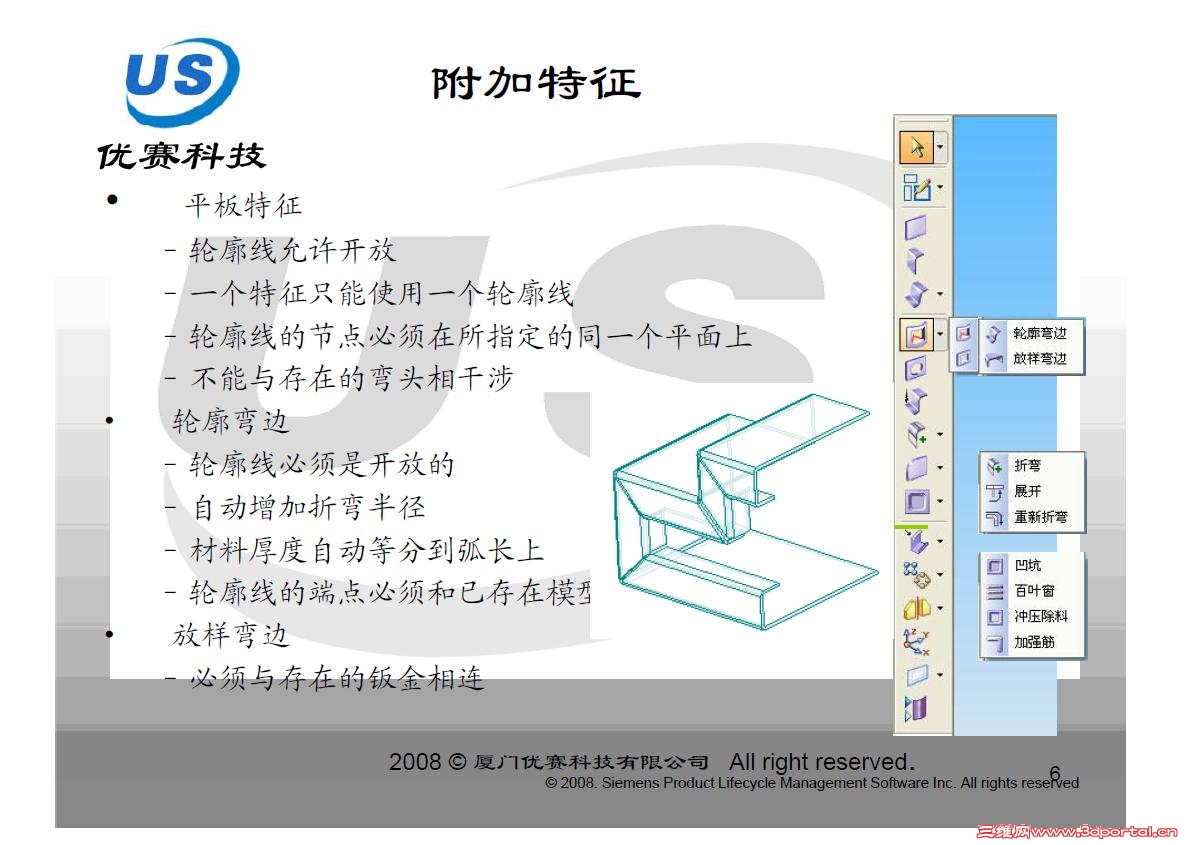

论坛有朋友问，这样的钣金件在Solid Edge中怎么建模。
/ ^2 I' C# H3 R6 r6 Y/ ^其实建这模型简单，但照这图上的东西是绝对建不出来的，退一万步说，就算能画出来，实际中也加工不出来。说到这里相信明白人都看出来了吧。


( @+ `5 b7 _# ~

大有茗堂

也不知道他这图是哪来的，用什么软件画的，竟然可以无中生有，真是太不专业了。相比之下Solid Edge的钣金专业的多了。

+ G& B7 _* x! p2 C: |不多说了，看图吧。
$ ]. A6 X3 K6 X. d2 f: ^+ H
( o6 z2 ?. i7 L0 E0 \- L! P6 |/ ?

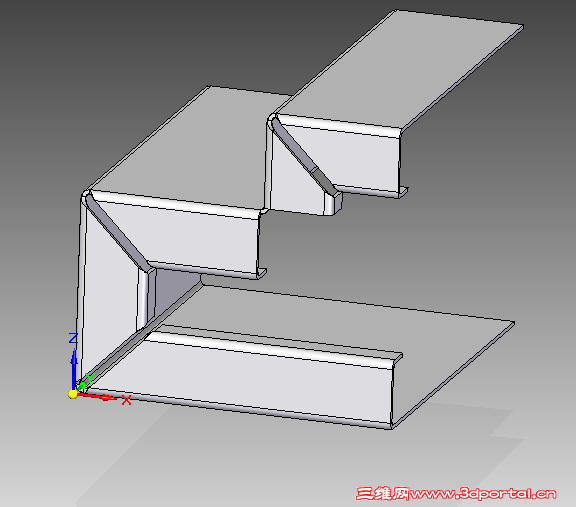

默认的
: o5 }9 e7 z0 U+ s* ^
4 {- C3 F* T7 g  M* W$ V# m7 h

" A* O) _* Q1 [. [

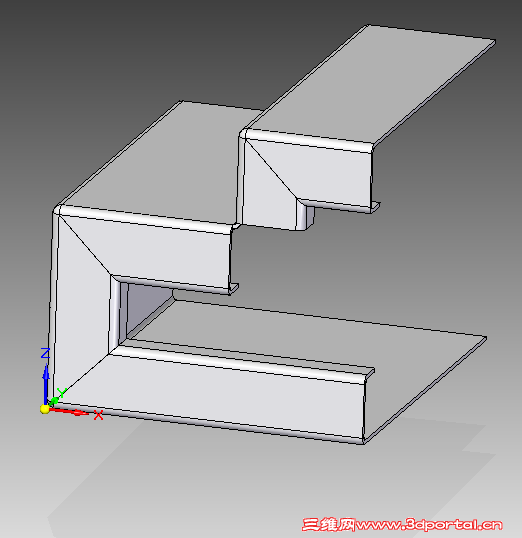

2 W) h9 p- R2 _0 |4 o6 z4 R闭合的
- r+ W( A4 |6 C) X/ l9 h2 o
0 I' _* b1 P6 e4 V# U* V! S
. ~' n7 R( D' O2 a; J: f

# v9 ?0 Q" n* U" F6 r' g) i+ U
8 p1 ~, z' V" ]+ ]/ V3 |4 X1 ]

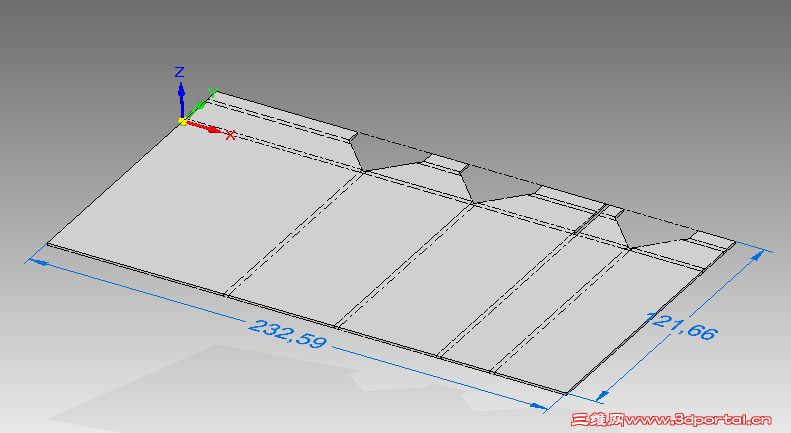

7 c# ]# }. M! C; \展平图样

) _: c0 m- N9 Z6 A

大有茗堂

上传视频附件1-3

大有茗堂

上传视频附件4-5

szjhw650

我想给你看看教程，是我无中生有吗，你也太专业了吧，展不开并不代表画不出，真正的钣金你可以拼上去啊。请用词得当点！！！

szjhw650

你上面的图么，我随便画画就可以了吧。现实中就要用到教程中的图V20画的，还没用ST3.差不多。

szjhw650

我把说明发上

大有茗堂

5# szjhw650
( @/ M, g! _/ U9 @焊接是焊接啊。难道你在钣金环境中能直接用焊接命令啊。你提问的也是问怎么在钣金中做出来啊。要用焊接来说话，那么什么样子焊不出来呢？

jack3320

要认真学习一下，感谢了
