旋转槽，怎样画三维图？

wellipan · 发表于 2011-4-3 00:25:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

旋转槽，怎样画三维图？

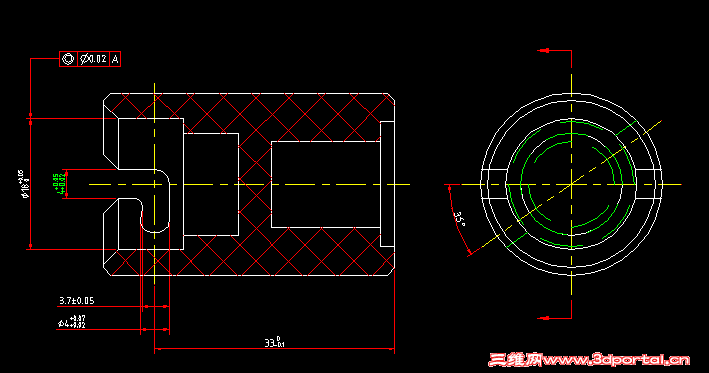

如下图，宽4mm,转35度，怎样画这个旋转槽的三维图？请高手指点。

xuxinzhi2006 · 发表于 2011-4-3 08:30:14

旋转切除就可以！

lystar · 发表于 2011-4-3 15:52:18

本帖最后由 lystar 于 2011-4-3 16:07 编辑

用SW2008以上版本时可以使用“实体扫描切除”来实现，低版本的就比较麻烦点，需要通过拉伸切除-旋转切除等功能来达到。
先给你传一个笨方法做的。

lystar · 发表于 2011-4-3 16:10:32

才注意到楼主的图里面有一个3.7mm的凸起部分，这部分有外观图吗？如果有这个突起的话，实体扫描切除就难办到了，需要用到包覆特征。

FY7698 · 发表于 2011-4-3 16:30:23

楼上的可以传个源文件这样大家可以交流更畅通谢谢

wellipan · 发表于 2011-4-3 21:24:43

刚刚试了下旋转切除，OK。
但实体扫描切除还不会，希望交流。
非常感谢！

wellipan · 发表于 2011-4-3 21:35:52

还有一点，图里面没有一个3.7mm的凸起部分。
谢谢！

oneteng · 发表于 2011-4-6 11:59:36

还有一点，图里面没有一个3.7mm的凸起部分。; q) {; p2 H; U' K8 `0 G
谢谢！" ^ f/ M5 S/ d' b/ B7 G
wellipan 发表于 2011-4-3 21:35 http://www.3dportal.cn/discuz/images/common/back.gif

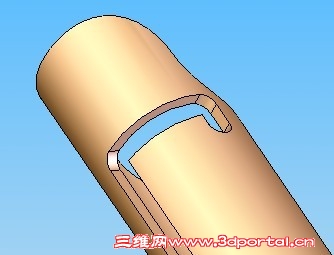

图上有突起的部分。

jsjy-wgz · 发表于 2011-4-6 15:44:55

旋转切除+拉伸切除

dcf13345191358 · 发表于 2011-4-7 15:14:50

在表面上画上曲面，使用加厚去除命令

lystar · 发表于 2011-4-7 17:08:30

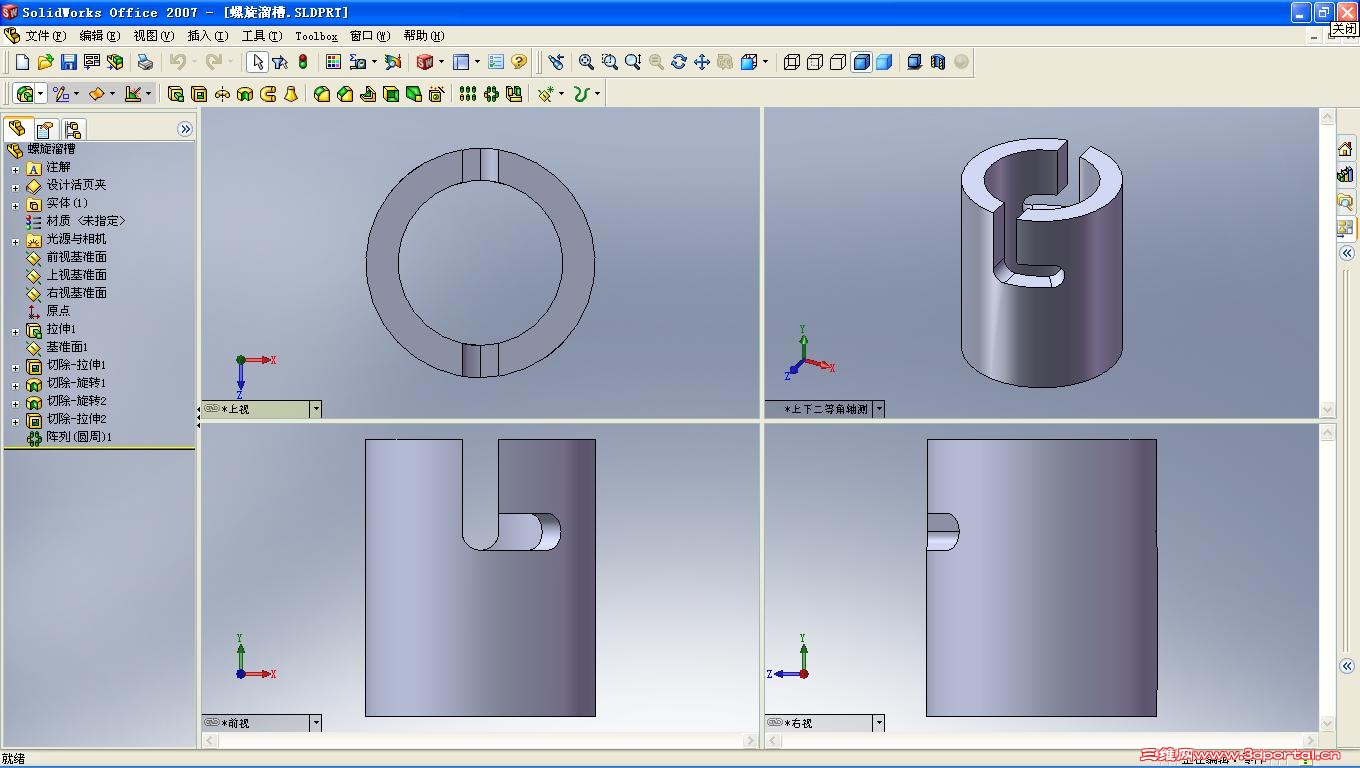

我用SW2007的拉伸切除和旋转切除做的源文件，有高版本软件的朋友可以试一下实体扫描切除
