关于明细表序号与引出序号不统一的问题

lwq812 · 发表于 2011-3-26 09:56:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lwq812 于 2011-3-26 10:00 编辑

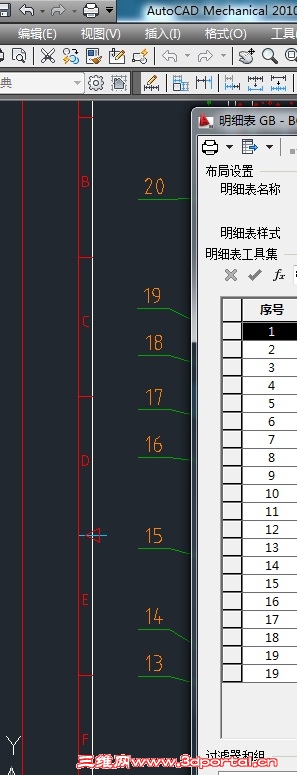

如图所示，明细表里有2个序19，但引出序号那里是只有1个序19。请问这是什么原因造成的？（另外：此处序号最大是20，我用引出序号的“重新编号”重新编了号，我用的是AutoCAD Mechanical 2010。）

lwq812 · 发表于 2011-3-27 18:42:15

有人知道这个问题吗？

181064775 · 发表于 2011-3-27 20:00:52

额，我都是自己直接画的。虽然辛苦了点，比楼主安全

wangsy1 · 发表于 2011-3-28 08:41:31

有一个你没有显示出来，你重新选一次，步骤：引出序号-自动（t）-全选（all）

wangsy1 · 发表于 2011-3-28 08:54:46

另一个方式，你删除已经生成的明细栏，重新生成一次。

lwq812 · 发表于 2011-3-28 12:45:42

2种方法都试了，还是不行啊。另外，就算有一个没显示出来，明细栏里也不应该有2个序19的呀，序号应该是唯一性的吧？
3楼的兄弟用画出来，个人认为效率比较低。

lwq812 · 发表于 2011-3-29 08:29:36

难道这是AutoCAD Mechanical 2010本身的bug吗？

wangsy1 · 发表于 2011-3-29 08:38:33

本帖最后由 wangsy1 于 2011-3-29 08:41 编辑

表里的资料是你图纸上的资料的反映，应该是你图中有两个19.
你再看看bom表中的情况，你介意把这张图发给我，我帮你看看？406260241@qq.com

lwq812 · 发表于 2011-3-29 12:51:35

wangsy1：图纸已发。麻烦帮手看看什么原因，不甚感谢。
另外：“零件参照”与“引出序号”是关联的吗？双击“零件参照”修改数据与双击“引出序号”修改数据（此处包括修改序号）效果是一样的吗？是否真实反映到明细栏？
为什么会出现，双击零件参照看到的数据，与明细栏相对应的序号的数据会不一样？

wangsy1 · 发表于 2011-3-29 13:37:46

收到，你的错误是：图纸中的序号与零件参照人为的分离了，由于你的错误产生了序号与明细栏的关联性被破坏。正确的做法是：你按我在四楼的方案，点击“引出序号”，选“t”再选“全部”，你会发现计算机列出的序号与你的完全不同，同时没有20，有两个19。零件参照点（那个蓝色的圆圈和叉叉）是十分重要的，你关于零件的所有修改都应在点击零件参照点打开对话框后进行（注意数量也在这里填写），而不是在打开明细栏中人为的修改（软件会用蓝色字体提示你，这时就没有关联了）。在“引出序号”这个按钮下你可以（注意屏幕下方的命令行）重新排序、合并、对齐等等工作，千万不是把序号指引线用移动的方式放到你想放的位置（你的错误就是这样产生的）如果一定要移动也必须把零件参照点一起移过去。由于你序号放置的位置与软件默认的位置不一致，你就用第二个错误去改正前一个错误（在明细栏里人为的改动名称）。如有不清楚的，可以继续与我沟通，我想在这里讨论会好一些，可以使更多的人受益。

wangsy1 · 发表于 2011-3-29 13:48:10

：“零件参照”与“引出序号”是关联的吗？双击“零件参照”修改数据与双击“引出序号”修改数据（此处包括修改序号）效果是一样的吗？是否真实反映到明细栏？
--是关联的，差别是“数量”只能在“零件参照”中改，而“序号”只能在“引出序号”中改。
为什么会出现，双击零件参照看到的数据，与明细栏相对应的序号的数据会不一样？
--这是因为你已经使他们不对应了。

zhangbojun · 发表于 2011-3-31 08:06:26

重新生成一次。

wangsy1 · 发表于 2011-4-3 19:51:05

楼主：于我的答复有何反应？

lwq812 · 发表于 2011-4-4 01:34:30

本帖最后由 lwq812 于 2011-4-4 16:47 编辑

非常的不好意思，这几天回老家了，没及时回复。
   首先非常感谢wangsy1，多谢你的详细且耐心及时的回复，谢谢你。因为我之前是用开目出图的，现在要用autocad出图，所以在明细栏这方面比较烂。
   我还是有几个疑惑：
1.  零件参照、引出序号、明细栏，三者的数据是相互关联的吧？在任意1个中修改数据，其余2个的数据也会因为相互关联的原因而同时更改的吗？
2.  零件参照、在引出序号、明细栏三者填写数据（比如代号、名称等）要按顺序吗？（我的意思是，是不是必须一定要在零件参照的时候，把零件的数据填写完整，能不能在零件参照的时候不写数据，而通过双击引出序号，在弹出的引出序号对话框里添写数据，或者直接打开明细栏，在明细栏里“集中”填写数据，我觉得这个比较方便，可以“集中”一起写数据）。
3.  你的回复中，明细栏还是有2个19呀，明细栏里面的序号是不是应该是唯一的呢？否则不知道指哪个零件了吧？
4.  能不能在不同的文件（同时打开了）之间相互复制零件参照，或者复制零件参照+引出序号？

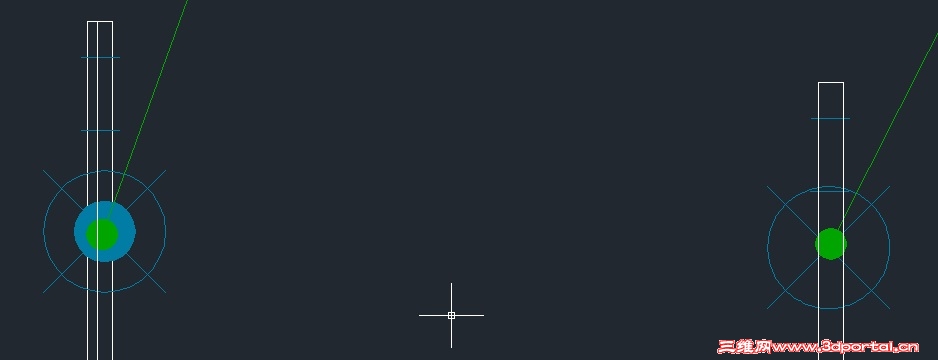

另外，根据你的回复，我估计是没有“同时”移动零件参照和引出序号造成了两者间的关联破坏。如下图所示：是否左边的是关联已经破坏了，右边的是正常关联的？

wangsy1 · 发表于 2011-4-4 19:56:07

1，是有关联，但不是完全一致，差别已在上个回复中说过了。
2，数量必须在零件参照中填，其余可在明细栏中填。

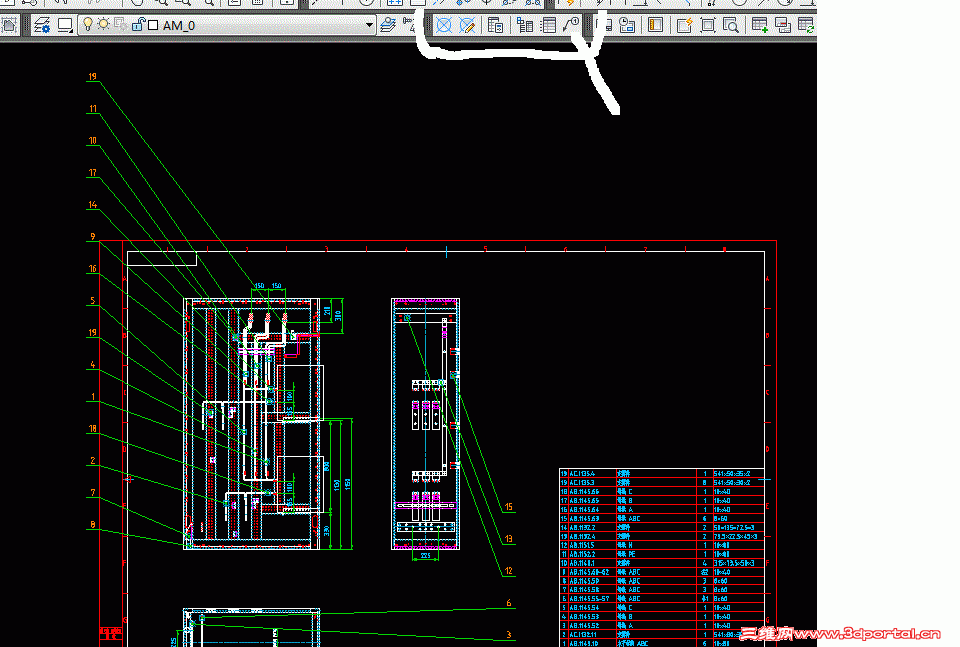

3，两个19是你在序号编写时产生的，你可以重新排序，象我发的图上显示的那样，
4，可以复制零件参照到另一张图中，不是同时打开也可以。引出序号在另一张图中应重新生成。在本图中可以复制引出序号到另一个位置（如相同的零件在两个不同的位置使用常常会用到，这时我会把复用的那个选用外带圆圈的）。

在同一张图中应同时移动（点击两者，移动蓝色小方点）零件参照和引出序号（不要采用复制的方法）
最后，你图中的两者中有实心圆点的是表示零件参照与白色竖线关联。当删除白色竖线，零件参照也没有了，当零件参照离开白色竖线，实心点会消失，但不影响你的设计。
