关于SW爆炸图中局部剖切

jsrdmzh · 发表于 2011-3-24 13:54:36

您需要登录才可以下载或查看，没有帐号？注册

x

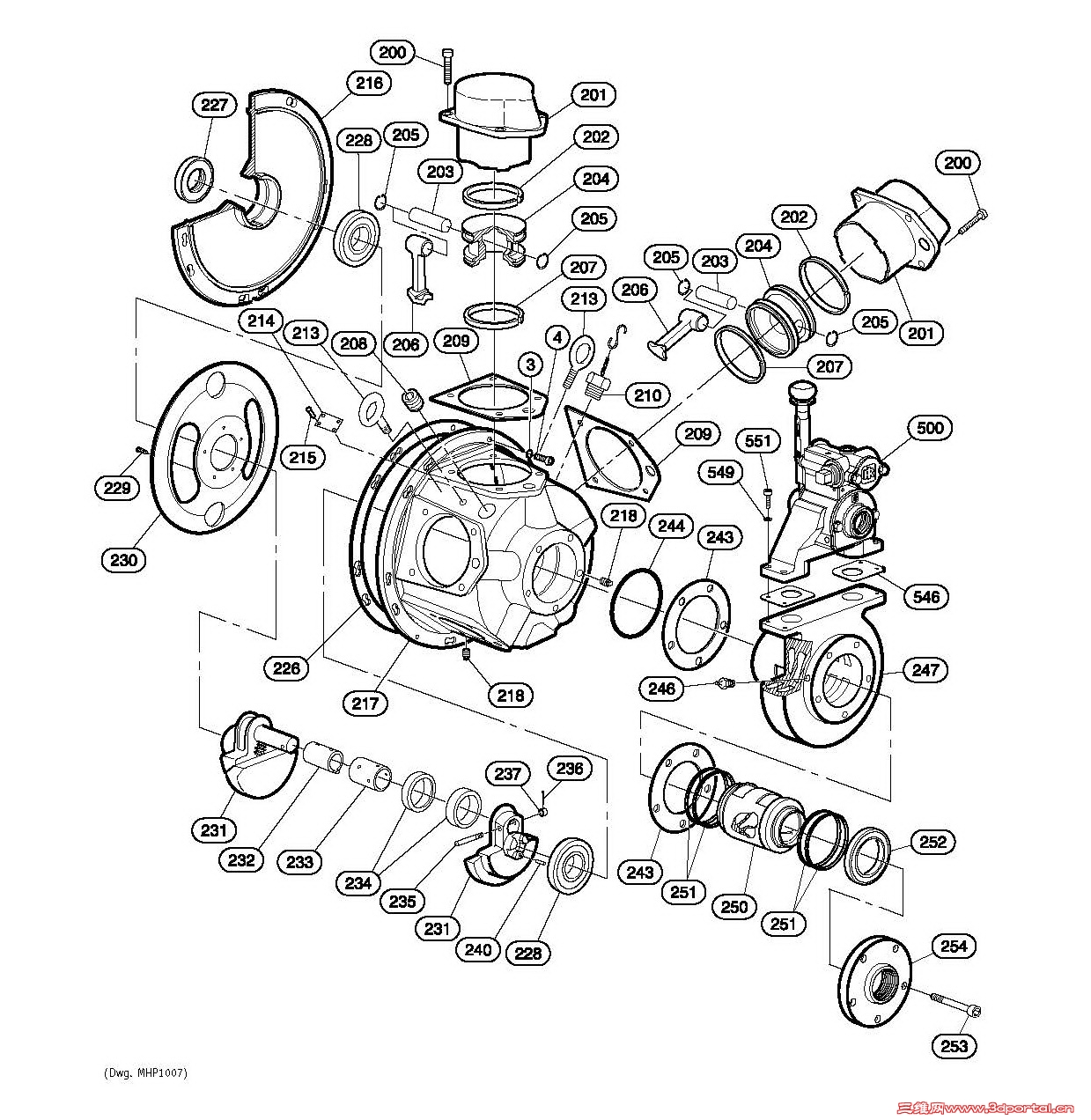

附件爆炸图中序号216及247的零件的局部剖切用Solidworks怎么做的麻烦指点谢谢

kak · 发表于 2011-6-24 09:52:57

是呀，这个效果是怎么实现的呢？如何在装配体中只剖切制定的零件呢？有人试过吗？

datafield · 发表于 2011-6-24 11:57:55

我也想询问这个课题。装配体里，我只想切开某个零件，而不是对所有产品的一刀切，如何实现？

datafield · 发表于 2011-6-24 12:04:32

这是楼主发的附图。

szfabia · 发表于 2012-6-21 10:33:24

我也想知道，希望高手出现

杀苏 · 发表于 2012-6-22 14:03:13

是不是把那个216 247弄了个配置，装配进来了

营口制造 · 发表于 2012-6-22 18:36:37

提示: 作者被禁止或删除内容自动屏蔽

licoolicoo · 发表于 2012-6-22 21:03:38

楼主你的能力可以指导一下我们了

licoolicoo · 发表于 2012-6-22 21:06:17

楼主可以试一下那几个零件的不同配置。不过有点麻烦

braine · 发表于 2012-11-13 11:05:42

都没人回答的晕啊怎么弄啊？

gjd700223 · 发表于 2012-11-13 11:36:34

我也想知道，希望高手指点

tntk · 发表于 2013-9-9 10:03:45

装配体里有拉伸切除，可以选择作用零件

chuangking · 发表于 2013-9-9 10:08:58

这个感觉应该是零件的不同配置吧，不然在爆炸图里做剖切太难了吧。

lianghongfei · 发表于 2013-12-12 14:34:09

要是solidworks做的，基本上是用零件配置做的，不知其他软件有没有这个功能，我刚才试了一下catia v6好像也没有这个功能。

zhoucongda · 发表于 2013-12-14 10:47:19

本帖最后由 zhoucongda 于 2013-12-14 10:49 编辑

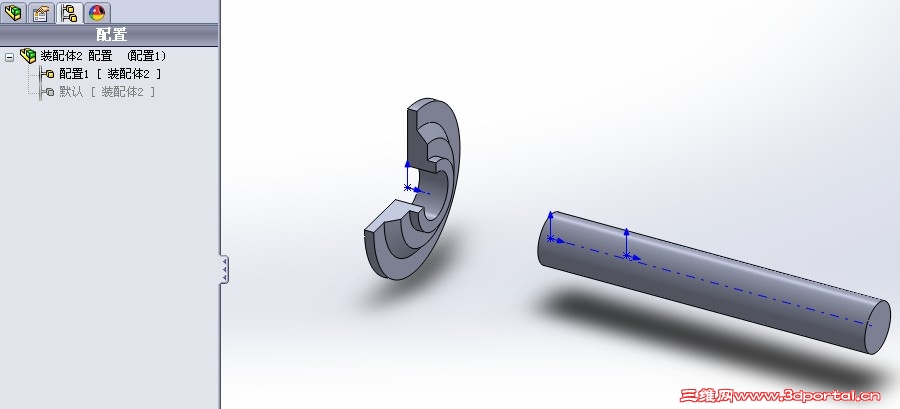

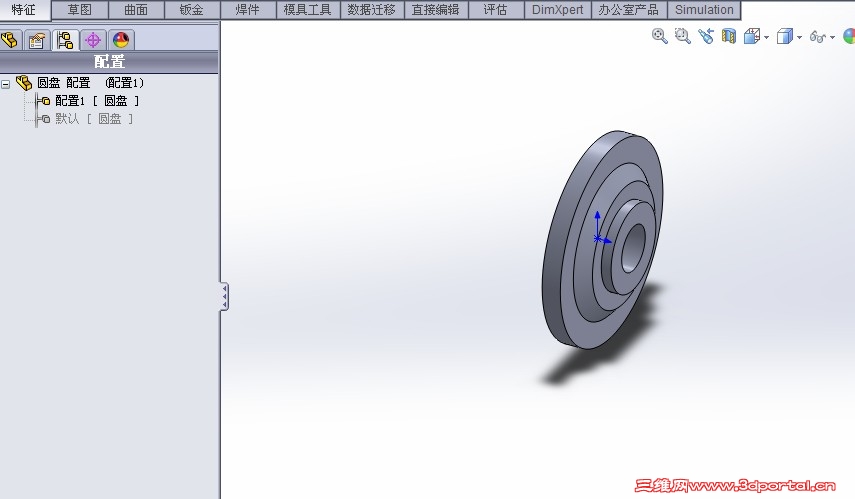

用solidworks配置功能，先画一个完整的该零件（其配置名称为默认），

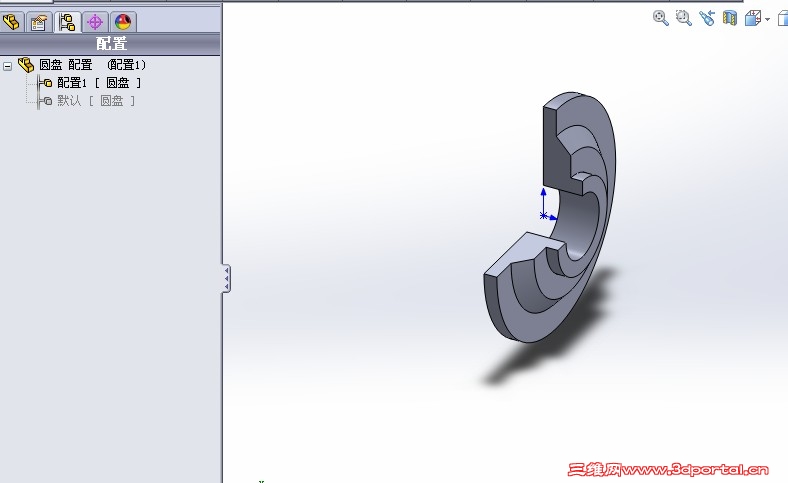

然后添加配置（配置名称为配置1），在配置1上将该零件的1/4切掉，

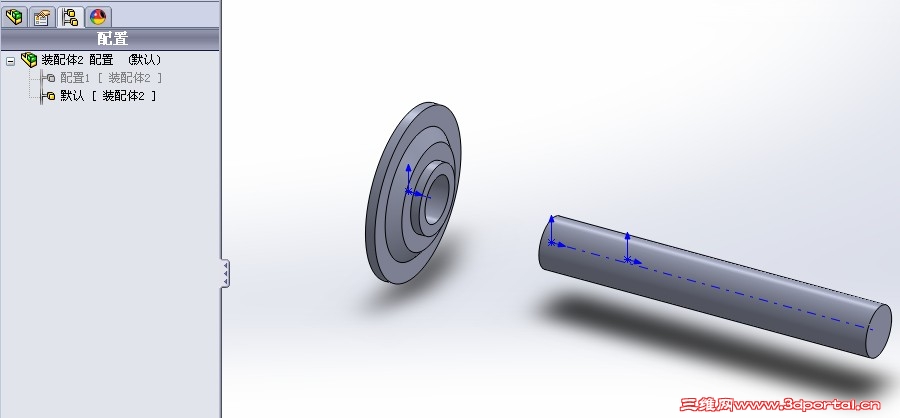

在生成装配体的时候也是这样，装配体的默认配置下该零件的显示状态为默认配置，装配体的配置1状态下该零件的显示状态为配置1，

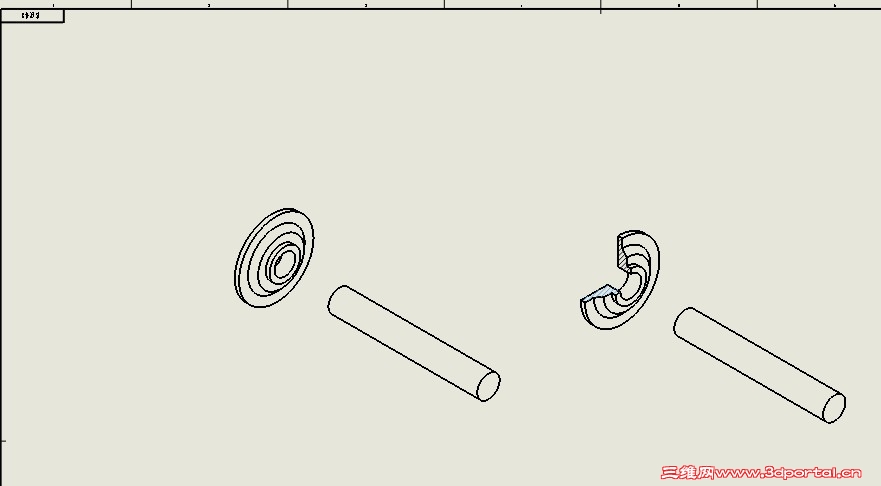

在出放射工程图的时候就让右键单击该装配体让其显示状态为“配置1”，在将放射视图上的零件剖切部分添加上剖面线就行了

solidworks的配置功能是很强大的哦，所有的标准件都是用配置功能实现的，同一标准的不同规格的零件都是用配置功能实现的，他们就1个文件，在不同的场合让他们显示不同的配置就行，如果配置比较多可以做成一个表，形成数据库，就是我们现在用的toolbox。希望可以帮到你。

啥都没准 · 发表于 2013-12-14 11:01:17

爱上下午茶 · 发表于 2013-12-14 11:33:41

学习了，我也试一试

t34t55 · 发表于 2013-12-14 12:59:25

分析的透彻呀
