直径标注怎么不穿过圆啊？怎么跟半径标注一样啊？

q542748861 · 发表于 2011-1-30 10:52:37

您需要登录才可以下载或查看，没有帐号？注册

x

这个图是proe导入进来的，总比例是2:1
直径标注怎么不穿过圆啊？怎么跟半径标注一样啊？

我想要穿过圆标注怎么设置啊？

Q初行者Q · 发表于 2011-1-30 11:46:40

改成随层 BYLAYER

q542748861 · 发表于 2011-1-30 12:35:41

我用的是04版没bylayer命令 2# Q初行者Q

q542748861 · 发表于 2011-1-30 13:55:43

没人回答我自己回答& J! g( q% J$ K1 v4 ?( g( m/ N

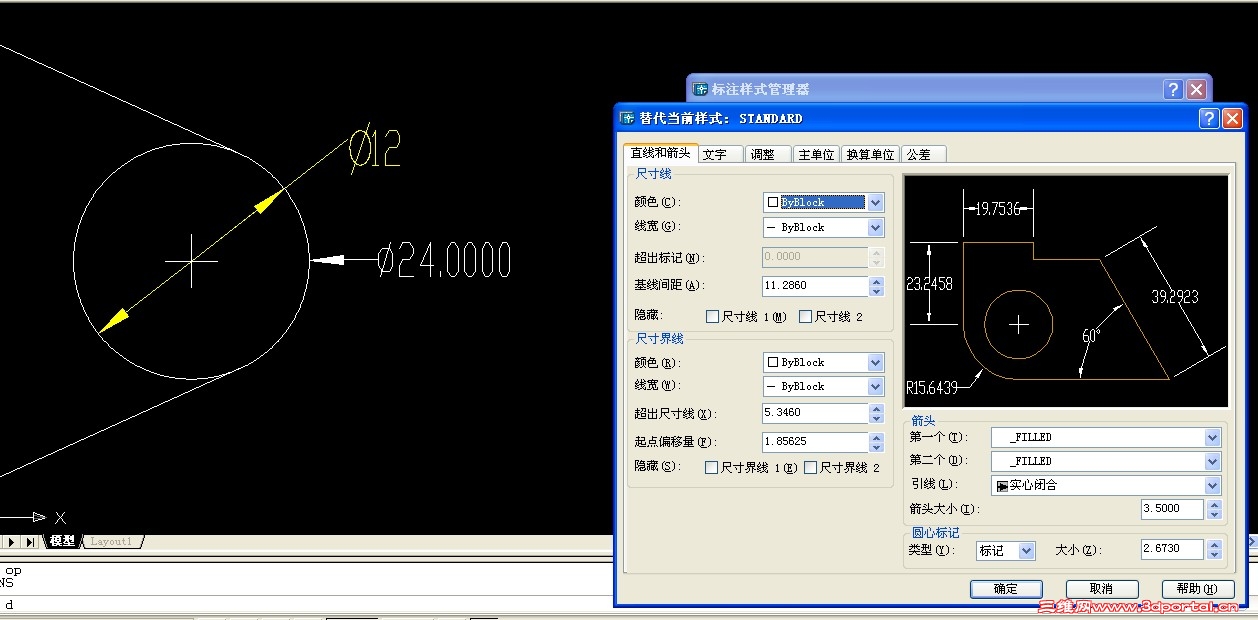

用命令D ，标注样式里有栏 - 调整 - ，点开，里面右下角 - 优化 - ，在延伸线之间绘制尺寸线打对勾，就有了！[/b]

kevin0985 · 发表于 2011-2-2 22:30:06

这个一直没解决过。

renyueming2001 · 发表于 2011-2-14 13:52:53

本帖最后由 renyueming2001 于 2011-2-14 13:55 编辑

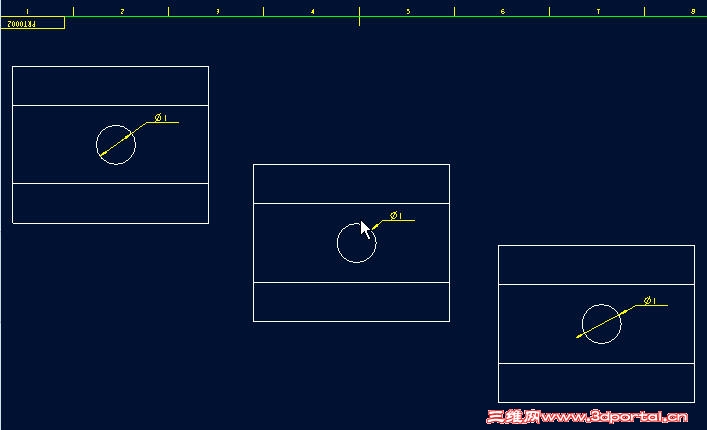

其实，只需要点选该尺寸--右键，几次反向箭头，就会出现3种直径标注的情况：
第一种：标注时自然出现的
第二种：反向箭头1次
第三种：连续反向箭头2次

注：
在.dtl文件中的设置：
radial_dimension_display STD_ASME

wlm508 · 发表于 2011-2-14 17:34:52

LZ应该说的是CAD吧！！！！！！！！！
