4WRTE比例阀放大版的

biancheng · 发表于 2011-1-10 16:52:21

您需要登录才可以下载或查看，没有帐号？注册

x

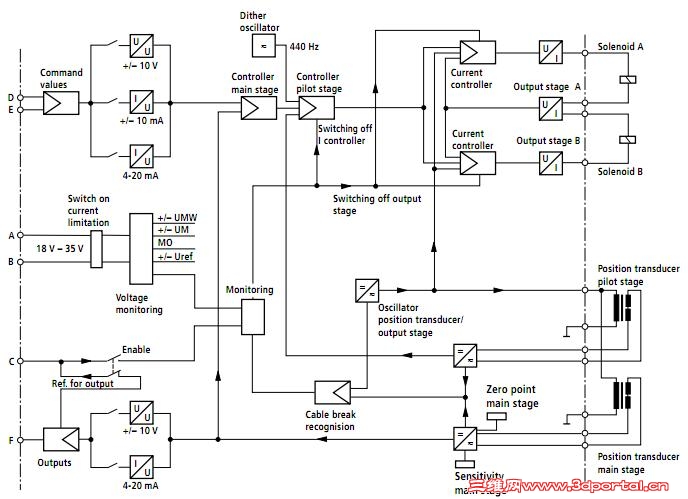

4WRTE电路图

这是我从4WRTE比例阀样本上摘下来的图，应该是放大板的电路示意图，哪位大侠能告诉我这个图中的各个部分都是什么作用啊？我是搞液压的，电气方面不是很在行，想学习一下。

hgwac · 发表于 2013-2-1 16:33:08

这个顶一下，希望有前辈可以讲解一下，或者给点相关资料。谢谢！

自流井 · 发表于 2013-2-1 16:43:50

这个要顶

学习

WG · 发表于 2013-4-11 15:29:25

自流井发表于 2013-2-1 16:43 static/image/common/back.gif
6 K! C& J( P2 W( ~. K9 E8 A这个要顶7 C5 w7 Y/ Q. `: i. e$ `4 N7 ?& O
0 v% {( `0 ]) t1 @1 w
学习

DE接控制信号+-10V或4-20mA，AB接电源24VDC的+-极,CF通过一个开关使能。

fclong · 发表于 2013-4-11 16:21:57

C是开关使能，也就是C这个信号有了，才允许比例阀工作，F是反馈信号是阀芯里面位移传感器反馈回来的新号，其余的和楼上说的一样。

nidexiaohong · 发表于 2013-6-5 18:55:12

fclong 发表于 2013-4-11 16:21 static/image/common/back.gif
6 i' e& U3 J+ V0 Q# W4 K9 [- [C是开关使能，也就是C这个信号有了，才允许比例阀工作，F是反馈信号是阀芯里面位移传感器反馈回来的新号，其 ...

同意～～f是反馈信号的输出，此比例放大器是带检测传感器的
