[求助] UG6.0 怎么画渐开线啊?

[复制链接]
发表于 2011-1-8 18:35:34 | 显示全部楼层 |阅读模式 来自: 中国山东

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
UG6.0 怎么画渐开线啊?  本人菜鸟  望高手指点一下    最好有视频啊
发表于 2011-1-10 13:53:33 | 显示全部楼层 来自: 中国山东济南

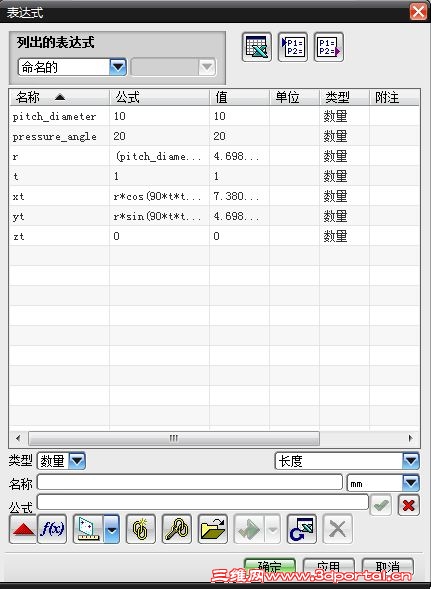

你所求助的问题是关于公式曲线的,要配合表达式一起使用,还需要你对直角坐标方程有一定的基础(这个最重要),只看个操作视频用处不大;要做渐开线曲线,首先要找到渐开线曲线方程(是直角方程可以直接用,否则要转化成直角坐标方程),打开工具--表达式,输入渐开线方程/ }5 i) l# C+ M/ M; y6 ]
pitch_diameter=10% ~  P$ B$ T, h( L: \3 l: X
pressure_angle=20, p! g: a4 V) \9 p: o. S6 g
r=(pitch_diameter/2)*cos(pressure_angle)
+ b! Q4 l( p% m, gt=1
( O5 M0 E; m6 r* N( Hxt=r*cos(90*t*t)+r*(90*t*t)*(pi()/180)*sin(90*t*t)
" p" {: L; ~: Nyt=r*sin(90*t*t)-r*(90*t*t)*(pi()/180)*cos(90*t*t)' @; P) H6 |* R0 D9 E# |! Z
zt=0' M' V8 k$ n: u* }8 u- z$ N/ H

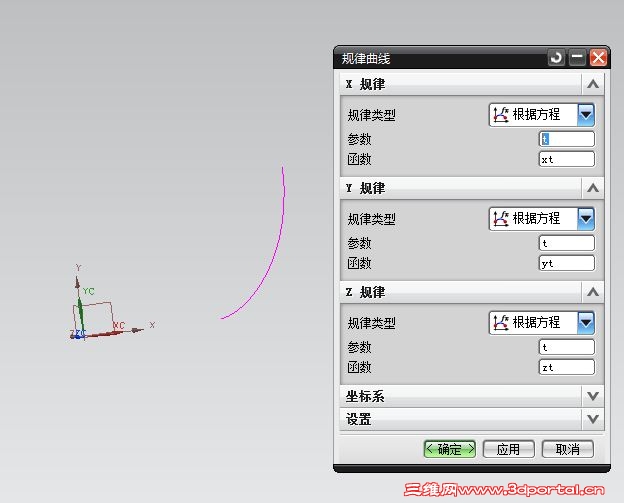

然后,找到公式曲线,依次输入与方程对应的变量名称,就可以得到所需要的曲线。

评分

参与人数 1三维币 +6 收起 理由
otnt + 6 应助

查看全部评分

发表于 2011-1-10 15:46:01 | 显示全部楼层 来自: 中国山东青岛
顶楼上    齿轮的渐开线公式比较麻烦
发表于 2013-3-14 14:51:23 | 显示全部楼层 来自: 中国辽宁沈阳
本帖最后由 逍遥ル乀▼ 于 2013-3-14 15:21 编辑 5 W( a9 M" Y+ e$ @

5 t3 w- `* E# n2 rxt编辑不了啊 单位有问题求指教
发表于 2013-3-14 16:27:24 | 显示全部楼层 来自: 中国山东济南
逍遥ル乀▼ 发表于 2013-3-14 14:51 static/image/common/back.gif- J: }4 p( B# X/ [7 n9 j
xt编辑不了啊 单位有问题求指教
. m; z' _% U) f$ ^# p. g5 w& ]
xt是参数名,值在下面输入;单位可以选择,也可以选择恒定(即无单位)
发表于 2013-3-17 08:23:04 | 显示全部楼层 来自: 中国辽宁本溪
需要的话 加我QQ索取 349922626
