[已解决] 怎样用SW画“天圆地方”的钣金展开图

[复制链接]
fxj-99
发表于 2007-7-23 10:28:23 | 显示全部楼层 |阅读模式 来自： 中国四川成都

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

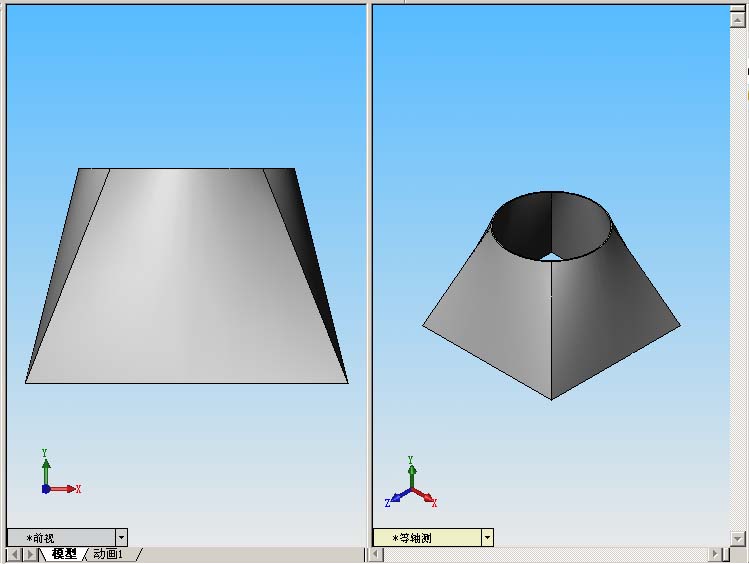

如下图，请各位指教！先谢谢了！
回复

举报

hahap
发表于 2007-7-23 11:29:33 | 显示全部楼层 来自： 中国浙江杭州
在两个平行面上分别做不封闭的草图(圆弧和四方形),注意做四方形时四个边角得倒点圆角,否则......
8 I  u7 W# }" w- h6 l9 Y1 u* a9 a- O用这两个草图来做"放样钣金"
9 k  }- B2 l4 m! Y/ h% C4 K2 @2 ~$ t- r3 y* O4 b; q
[ 本帖最后由 hahap 于 2007-7-23 11:31 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
艾飞 + 5 应助

查看全部评分

回复 支持 7 反对 1

举报

fxj-99
 楼主| 发表于 2007-7-23 11:51:00 | 显示全部楼层 来自： 中国四川成都

已解决

非常感谢，真是茅塞顿开！
回复 支持 5 反对 2

举报

grzzxh
发表于 2007-7-25 11:35:05 | 显示全部楼层 来自： 中国江苏苏州
方形的草图必须要倒圆角吗？
回复 支持 7 反对 1

举报

jihua8028
发表于 2007-7-25 12:25:59 | 显示全部楼层 来自： LAN
谢谢了，我也学会了，可画好了，怎么作出来呢？？
3 a; ?  U! @0 b9 d" W5 D# M这个是大问题啊　
回复 支持 反对

举报

jiang5412
发表于 2007-9-7 20:31:45 | 显示全部楼层 来自： 中国安徽合肥

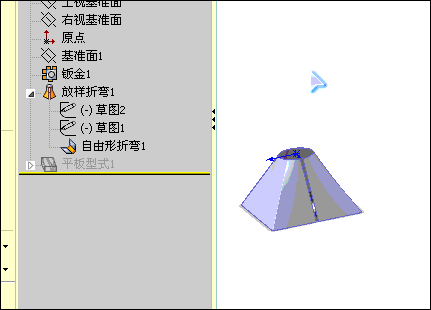

楼主给的GIF图太快了，看不明白呀。
回复 支持 反对

举报

xuezhongfei2002
发表于 2007-9-18 20:36:10 | 显示全部楼层 来自： 中国山东威海

回复 #11 jiang5412 的帖子

你先在一个基准面上绘制一个圆，直径为你的实际尺寸，再建立另一个基准面，这个基准面到刚才的那个基准面的距离为你的天方地圆的高度，
" c+ N' Y7 _6 E/ J; M" E7 D& t1 ?1 ?- _然后再放样，做出模型，在展开
回复 支持 反对

举报

dcyang
发表于 2007-12-20 16:19:42 | 显示全部楼层 来自： 中国河北石家庄

这不是真正的天方地圆吧？

一楼的天方地圆是由八个曲面构成的，但现实生产中的天方地圆是由四个平面和四个曲面构成，应该是两种不同结构吧？. ?: O. ?/ q3 i+ w! w4 d
由四个平面和四个曲面构成的天方地圆如何建模？请赐教！
回复 支持 反对

举报

xuezhongfei2002
发表于 2007-12-20 20:45:31 | 显示全部楼层 来自： 中国山东威海
实际生产中用于下料的，如果用坂金展开，不准确的，特别是坂金展开图不好标准。真正用于下料的，还是通过计算出来的准确，
回复 支持 1 反对 0

举报

cbf007
发表于 2008-2-29 16:17:39 | 显示全部楼层 来自： 中国江苏镇江

这种天圆地方怎么作

我在论坛上看到的天圆地方,不知道怎么做,高手能赐教一下,谢谢
回复 支持 反对

举报

james7811
发表于 2008-3-1 14:23:04 | 显示全部楼层 来自： 中国北京
17楼那个图是我做的，原来那个redplum1的帐号忘记密码了，重做了一个

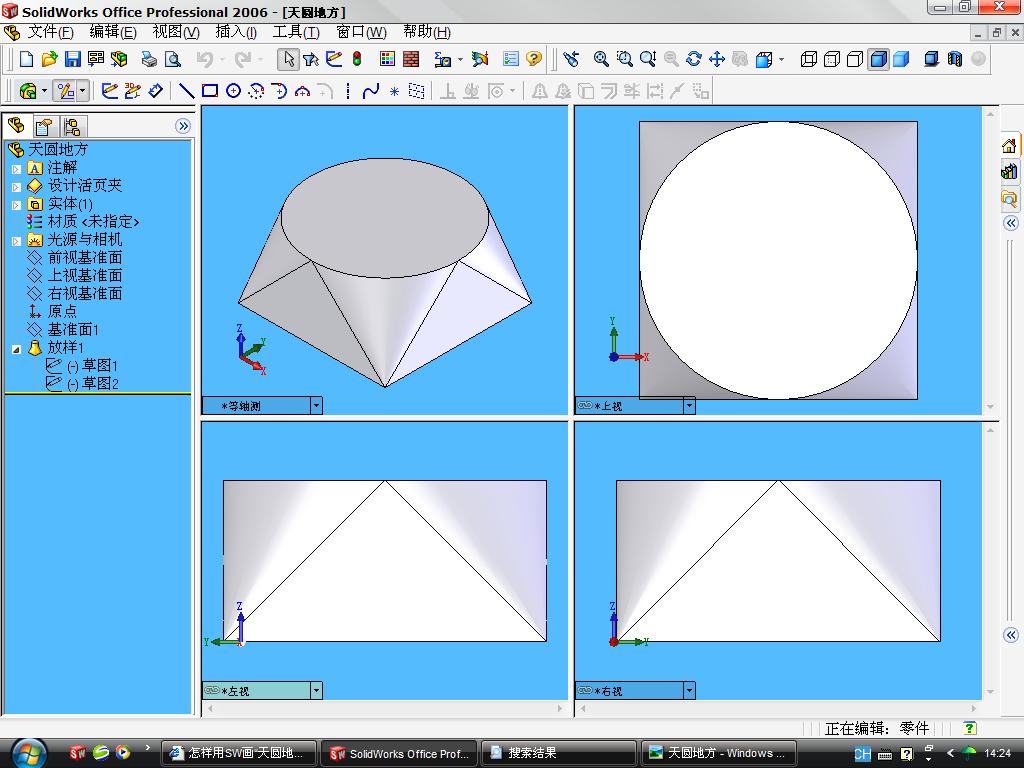

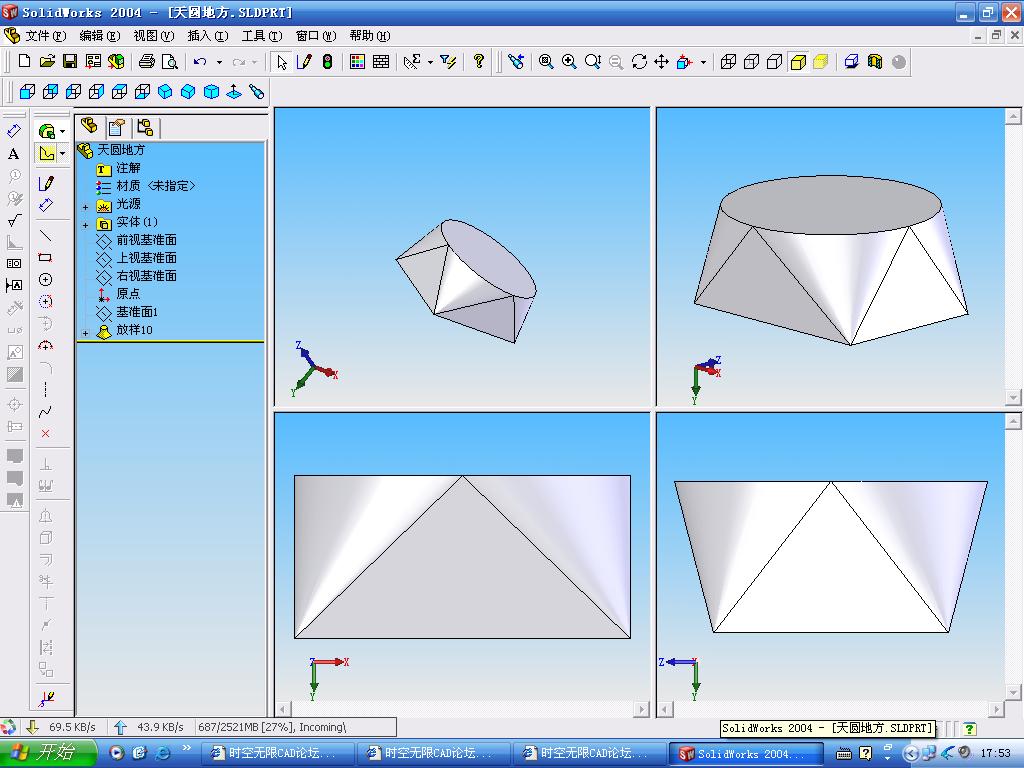

3 K; i! b9 ~0 H( Q' i 天圆地方.JPG
回复 支持 反对

举报

james7811
发表于 2008-3-1 14:25:29 | 显示全部楼层 来自： 中国北京
原文件
- L4 {: F' \/ p1 K 天圆地方.rar (32.47 KB, 下载次数: 534)
回复 支持 反对

举报

TOM790907
发表于 2008-6-12 14:22:58 | 显示全部楼层 来自： 中国广东东莞
我也来一个!

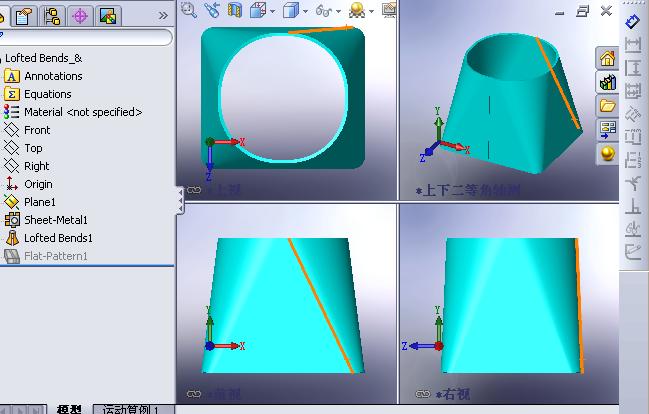

天圆地方.rar

261.84 KB, 下载次数: 322
回复 支持 反对

举报

bf5209
发表于 2008-7-5 21:40:41 | 显示全部楼层 来自： 中国四川成都

回复 2# 的帖子

2005好像不能做是不？我怎么弄不起呢？能否传一个用2005做的，谢谢
回复 支持 反对

举报

zxq2008
发表于 2008-7-27 14:39:25 | 显示全部楼层 来自： 中国陕西西安

回复

应用钣金放样命令，展开钣金即可。
回复 支持 反对

举报

CSD3111
发表于 2008-7-27 17:03:07 | 显示全部楼层 来自： 中国湖南长沙
绘图时，圆和方都留一小段直线，这样三角形才会是平面。) Q! f: l# Y, y. y/ u
要根据板子大小将展开图分成2-8等分，9 r9 X' C$ m. v/ B+ i( p6 D

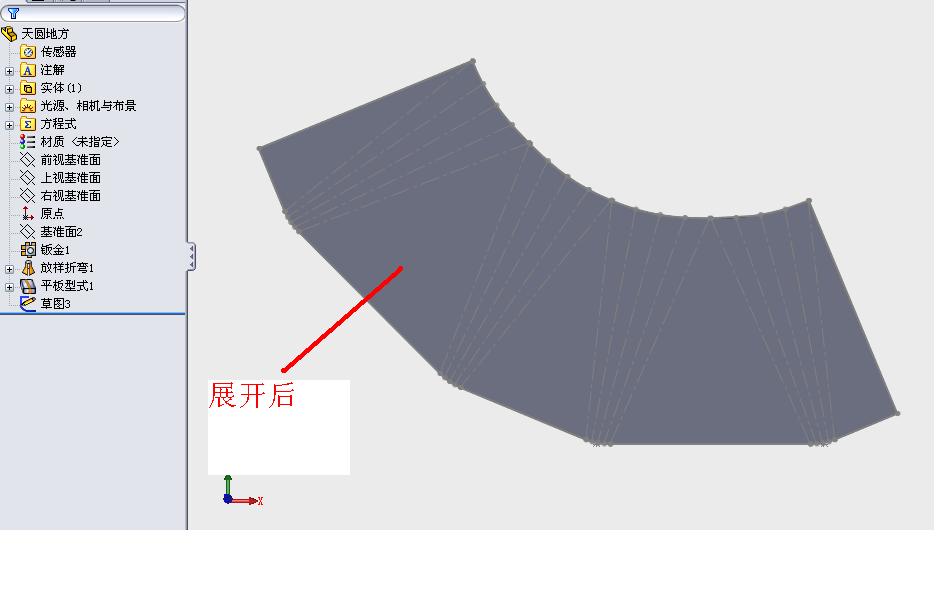

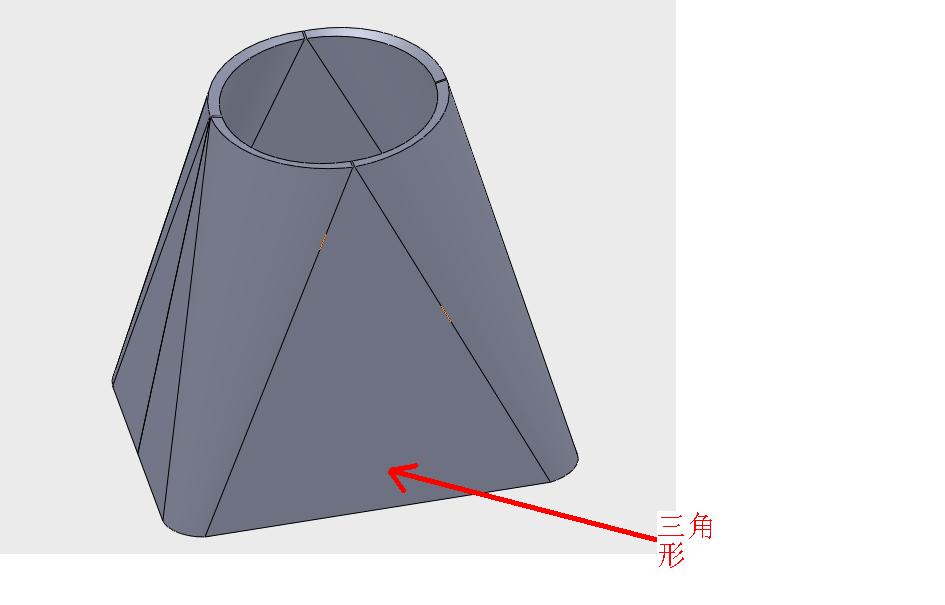

天圆地方01.JPG ( {# F/ f; a  R& W8 z* s

天圆地方.rar

169.5 KB, 下载次数: 458

附件为sw2008
回复 支持 反对

举报

sunshine1026
发表于 2008-8-18 07:55:04 | 显示全部楼层 来自： 中国江苏无锡
我07版本的 都打不开啊 怎么回事啊
回复 支持 反对

举报

xubiyang188
发表于 2008-9-18 17:56:39 | 显示全部楼层 来自： 中国四川绵阳
原帖由 TOM790907 于 2008-6-12 14:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 j: b5 n0 M; Z1 R! N% v% |- f9 e我也来一个!

) z; P/ F- H8 P- f# f4 d; T8 q绝对完美，感谢分享！太感谢了！ good
回复 支持 反对

举报

andymdb
发表于 2008-9-18 21:16:58 | 显示全部楼层 来自： 中国河南商丘
说实话，我知道用放样做，但是具体怎么操作还没有市
回复 支持 反对

举报

qb163cn
发表于 2009-3-14 21:48:33 | 显示全部楼层 来自： 中国辽宁沈阳
请问 地方要是带个角度怎么划，比如 方与地面成20度角，但是 圆是水平的
回复 支持 反对

举报

xjp131
发表于 2009-4-4 11:59:25 | 显示全部楼层 来自： 中国河南郑州
其实在AUTOcad里就能画出来，一刀一刀展开的，做出来的还是比较准确的，就是利用CAD 的三维功能，把圆或方平移到Z轴的一个高度， 画一个圆的半径，再阵列N等分，方的4个端点连接圆的4 个节点，形成4个平面和4 个曲面，把曲面中所有半径的端点跟这个曲面中方的端点连接起来，做等分，所有的母线就是实际长度，可利用查询功能得到实际数值，然后用再做展开。
回复 支持 反对

举报

davidk
发表于 2009-6-12 19:01:39 | 显示全部楼层 来自： 中国山东烟台

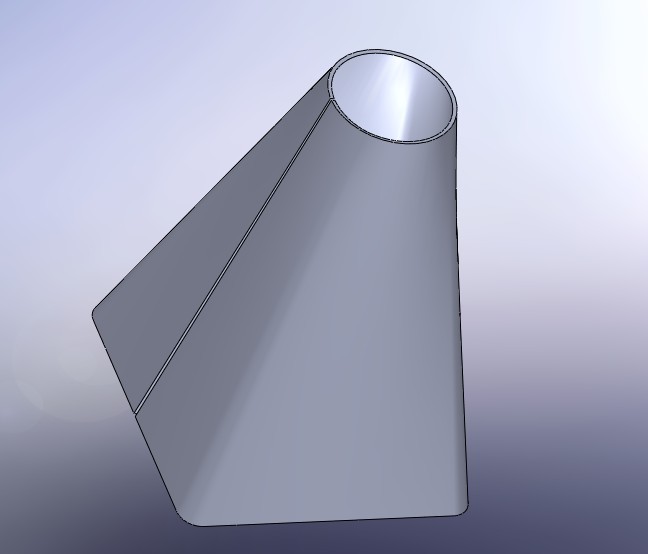

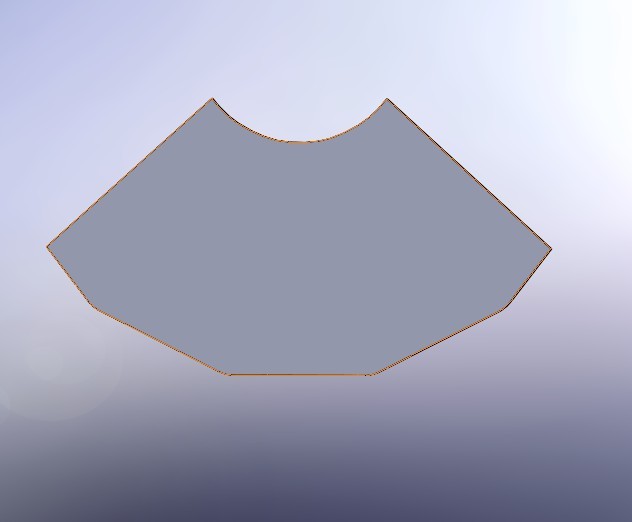

这个样子？不知道怎么发图片
回复 支持 反对

举报

我心有你
发表于 2009-6-12 19:46:06 | 显示全部楼层 来自： 中国上海
关键的分割线咋做呢?不是很懂!谢谢赐教!
回复 支持 反对

举报

jaychou315
发表于 2009-6-13 08:59:27 | 显示全部楼层 来自： 中国湖北武汉
2楼的GIF是怎么加速的哦？请教一下
回复 支持 反对

举报

846201574
发表于 2009-7-10 18:40:55 | 显示全部楼层 来自： 中国湖南株洲
天圆地方下料法不过只是最初级的技术，有必要反映这么大吗？
' A" l1 w7 h9 U( J- A( V7 w; w要是哪为能把90度大小头展开下料我到是敬他三分。3 \2 i9 l0 B9 R2 p5 p) J5 ~, C
                     有想法PK的可以加我QQ846201574
回复 支持 反对

举报
