这个零件的加工工艺该怎么排

jfqingxuexi

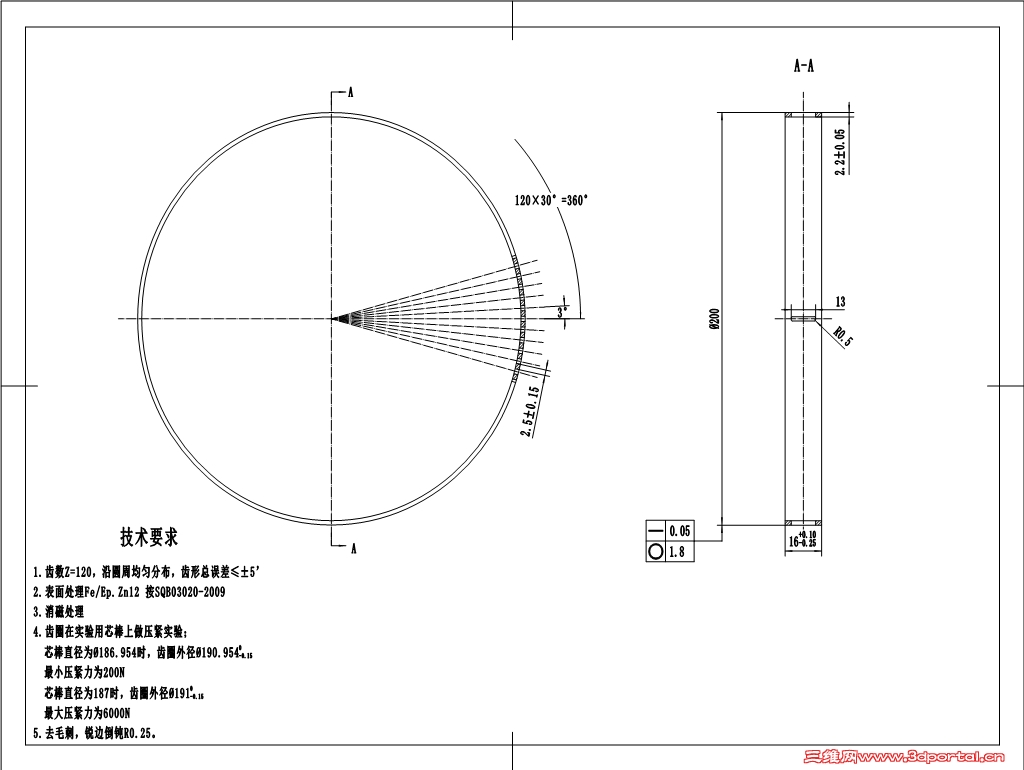

大家帮忙看看 这个零件的加工工艺该怎么排，材质是20。工件的壁厚太薄，还要在圆周上铣齿，大家各抒己见。谢谢！把关键点要说清楚，比如用什么工装保证，用什么工艺参数保证  加工注意细节等。
我现在排的工艺是这样的：锯料150*205*23-----正火------抛丸去氧化皮----车内孔（四爪抱外圆）到尺寸187（+0.04,0）-----用软爪绷内孔车外径（保证壁厚2正负0.05）------加工中心铣槽（用芯棒定内孔，压住工件端面）----镀锌----包装
& s8 s! H4 I7 B0 T3 N/ ]/ d关键点：软爪绷内孔力度不能太大否则变形太大，加工中心用的芯棒和内孔配合间隙不能太大否则铣齿的角度变化大，芯棒外径磨削负0.02

我爱用acad

料下长些150Ｘ205Ｘ60，正火，抛丸去氧化皮，车外圆见光，调头，平端面，车外圆、内孔成（总长30左右），加工中心铣槽，车床切断取总长，镀锌，包装。

我爱用acad

此工艺特点：车外圆、内孔成（总长30左右），加工中心铣槽时，均装夹材料自己，其时壁厚仍在22左右，可有效避免零件的变形，且无须制作工装。

tangcarlos3d

用实体棒料太浪费。建议用管料。
工艺：切长料(也就是多件下料）、正火、车全管外圆（顶内孔）、车内孔、铣齿（多件，留出切断余量）、切断。
好处：材料利用率高、效率高、变形小。
仅供参考。

我爱用acad

tangcarlos3d 发表于 2014-8-30 08:44 http://www.3dportal.cn/discuz/static/image/common/back.gif
用实体棒料太浪费。建议用管料。
( N: J% ~- j) k! u' B' R3 E工艺：切长料(也就是多件下料）、正火、车全管外圆（顶内孔）、车内孔、铣 ...

8 I, x; N, V0 B* e. ~唐老师，你理解有误，我说的壁厚22就是装夹部分，壁厚2.2的内外圆只有30长。

9 G, ?3 O( V) _. c- r其实，你说的工艺和我的是一样的。

jfqingxuexi

我爱用acad 发表于 2014-8-30 08:33 static/image/common/back.gif
料下长些150Ｘ205Ｘ60，正火，抛丸去氧化皮，车外圆见光，调头，平端面，车外圆、内孔成（总长30左右），加 ...

( @) _9 A# H* a按照这个工艺加工的话我有几个疑问：
1、每车一次都会产生一段装夹料
2、总长30怎么理解 单个产品宽度是16呀
7 }9 N& Y9 R$ s9 u3、车加工时内孔需要到个R0.25的角没有办法车了
4、加工中心铣槽的话变形会不会大？中间空的没有任何支持，槽又有120个

zhitao

个人认为，用精拉的管料，采用冲压的方法比较经济合理，齿形用冲压的方法来加工，尺寸会比较统一
$ h9 Z# x% R$ j' {- f* }6 `9 p/ Q以上，请参考

赵元

2.2的厚度,怎么会用加工的方法,不明白;
" v$ k! V$ P( G# L* a5 U2 L选用厚度2.5的材料,下成条料宽16,磨厚度至2.2,然后圈圆焊接,再加工槽.
# D4 f% n1 T' h需要注意的是如何排圆这一过程.

我爱用acad

jfqingxuexi 发表于 2014-8-30 10:02 http://www.3dportal.cn/discuz/static/image/common/back.gif
按照这个工艺加工的话我有几个疑问：
6 h0 M1 l9 q& o" L* ~- z/ _1、每车一次都会产生一段装夹料
' q3 m0 _* U/ f% w- Q/ a: T  S2、总长30怎么理解 单个产品宽度 ...

下料总长自己灵活确定。
  A9 \$ T/ y, u0 V; r5 C1、并不是每个零件都会有料头。
1 ?+ P6 Y' l) @( S7 R  T& m, w/ o! u2、此处30长可灵活处理，如加工到20，留出3mm切断量。
) R% f- J" P7 u& X* W6 u3、切断侧R0.25的角确实没有办法车了，可考虑手工倒钝。
) Q0 o8 R' e+ w6 e% s4、加工中心铣槽时装夹材料壁厚有22左右，变形不会太大。

tangcarlos3d

图中齿槽的角度尺寸是否标注有误？
; q5 {0 i2 s& C120X30=3600，不是360。齿槽间隔到底是3度还是30度？或者12齿、间隔30度？

我爱用acad

赵元 发表于 2014-8-30 10:10 static/image/common/back.gif
, V2 S/ G2 F6 O& `2.2的厚度,怎么会用加工的方法,不明白;
: g4 n) w& ]) k- {选用厚度2.5的材料,下成条料宽16,磨厚度至2.2,然后圈圆焊接,再加工 ...

7 s1 Z/ m( O9 {, E4 ?/ Q" R1、如何排圆？
$ G& E1 u! w8 ~0 `  Y5 j2、对焊处如何处理？表面及应力。
2 J) g* V3 Q' K3 e) s3、如何保证内外圆尺寸？
9 |# J' Q: L  }

我爱用acad

铣槽还需要多加考虑，如用加工中心配芯轴的方法，是不是每加工一个零件，就要再换一个芯轴？

tangcarlos3d

冲槽的难点在于料厚是2.2mm，而槽宽只有2.5、并且角落的圆角是R0.5，单个零件槽到端边的距离只有1.5，槽与槽的中心距只有5.2（也就是说槽边距只有2.7mm），是平板精冲槽有可能成功，但在圆弧上冲槽单件冲压是不可能的。
; g' O" r/ U' I# m% L只有多件连在一起冲槽（增加两排槽边到槽边的距离）才有可能实现（冲后再切断，但同一个零件的槽边距没办法加大，只是理论上可以。

daji

从精度上看，除了壁厚要求高外。其余要求一般，可以考虑定制管材，用管材激光加工槽及切料。记得在展会上见BLM有类似机器，这样的效率会很高。精度也会满足要求。

赵元

我爱用acad 发表于 2014-8-30 10:41 static/image/common/back.gif
+ a; b% D0 u! E6 E6 n$ i1、如何排圆？
2、对焊处如何处理？表面及应力。
3、如何保证内外圆尺寸？

- W+ n4 H3 ~- Q+ f6 t圈圆焊接后做排圆处理,当槽加工完毕后还需要做排圆处理,这点与板金操作有很大关系,对于内外圆尺寸就更好处理了,先制作一件,然后根据直径的实际值调整下料长度.
这个零件是属于标准的板金件,只是由于板厚与槽宽的比例不合适,制作冲模难度很大.
需要提出的是:即使采用机械加工成型,槽加工完毕后还是要进行排圆工序的.

时光不能倒流

我爱用acad 发表于 2014-8-30 10:41 static/image/common/back.gif
$ T6 }5 {$ u9 Z0 V- l1、如何排圆？
2、对焊处如何处理？表面及应力。
+ Z, R9 w; R3 w0 N0 D5 D# S3 [3、如何保证内外圆尺寸？

楼主高啊！冲压圈焊，
* ~7 A2 d8 {' k$ r+ ?量产

gaoyns

1  车内外圆采用留工艺夹头的方法，车成切下。
2  铣孔效率太低，采用数控激光切割。
3  锐边倒角采用电化学去毛剌。
( s# X, t5 x* P- @" v. G+ B- J( D4  “120×30°=360°”应改为120×3°=360°

jfqingxuexi

gaoyns 发表于 2014-9-23 09:22 static/image/common/back.gif
1  车内外圆采用留工艺夹头的方法，车成切下。
, {: l* w* ]- J  e2  铣孔效率太低，采用数控激光切割。
3 v5 ?, G9 L# u! |7 V3  锐边倒角采用电化 ...

现在看来你对这个产品的理解是对的 数控激光切割成本怎么样？还有大家讨论到的冲压工艺 你认为可行性如何？望赐教

gaoyns

jfqingxuexi 发表于 2014-9-26 15:25 static/image/common/back.gif
; ~$ E% E- }9 o& ]9 y+ X( u现在看来你对这个产品的理解是对的 数控激光切割成本怎么样？还有大家讨论到的冲压工艺 你认为可行性如何 ...

冲压这么多孔是会变形的，要求的直线度和圆度可能都实现不了。小型激光切割机购置贵点，但运行成本怟，批量大还是合算的。

beyond3458

有没有三维图啊，我好像都看不懂这个图，呵呵，见怪了，比较笨！
