[分享] 一次解決拉簧的路徑與圓滑過渡

[复制链接]
gt.adan
发表于 2013-5-8 11:24:32 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 gt.adan 于 2013-5-8 19:59 编辑
8 u& e" P# `" l: j" G# B3 m# l# I8 N/ x$ X& _" v* M
原發問：http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1226120&extra=page%3D1' M* d5 |$ e( M3 }, D+ L3 T. z, K

) X- p4 F0 u% [5 V2 d* M每隔一段時間，就會有新加入的朋友詢問拉簧的畫法
" N5 x. h$ e9 y! d% R, ?$ I其中又以起始面及結束面的圓滑過渡為大宗。
3 x/ e" H) U& B大多數朋友遇見這一類的模型，第一步通常都是從彈簧主體「螺旋線」著手，* U. Z/ x, p3 i5 _1 }+ x: N
但是阿丹有其他想法。就以下圖為例，做個簡單教程。( H5 \4 Q" J6 h& S4 q9 T" u
以下做法只需要在第一步的掃出曲面下點功夫，
* j& r1 G4 B: Y2 Q% O; F拉簧的路徑、總高、外徑、角度等等問題，其實已經完成了。

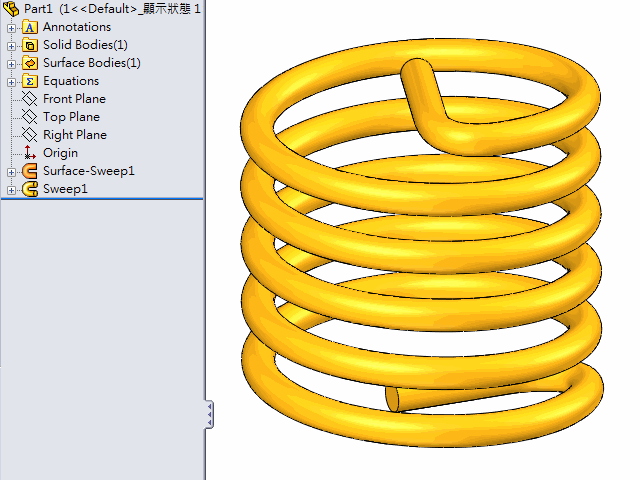

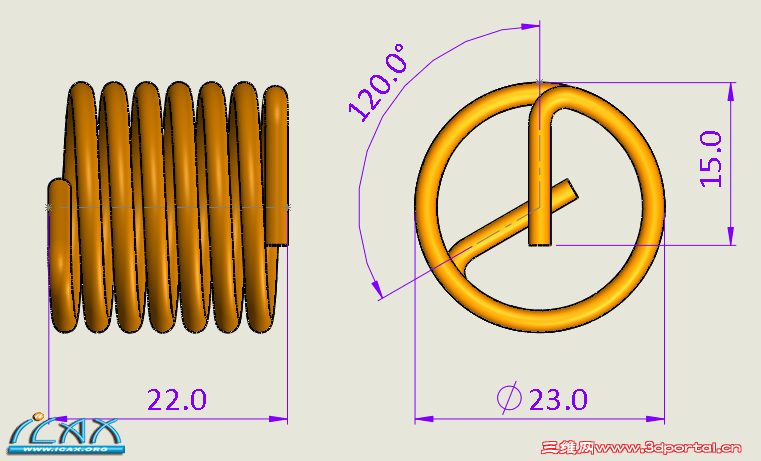

7 H+ c% [; e! e6 j5 s' ? 33.png 0 p0 t2 ]* o7 Y2 g, Y2 ?6 m' d2 g' I
) |( G4 Y& ^# c8 i
參考文件： Part1.rar (34.06 KB, 下载次数: 184)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复

举报

gt.adan
 楼主| 发表于 2013-5-8 11:25:37 | 显示全部楼层 来自： 中国台湾
本帖最后由 gt.adan 于 2013-5-8 11:27 编辑
, O4 @& A) K- [6 u6 p3 s( ~6 K  J

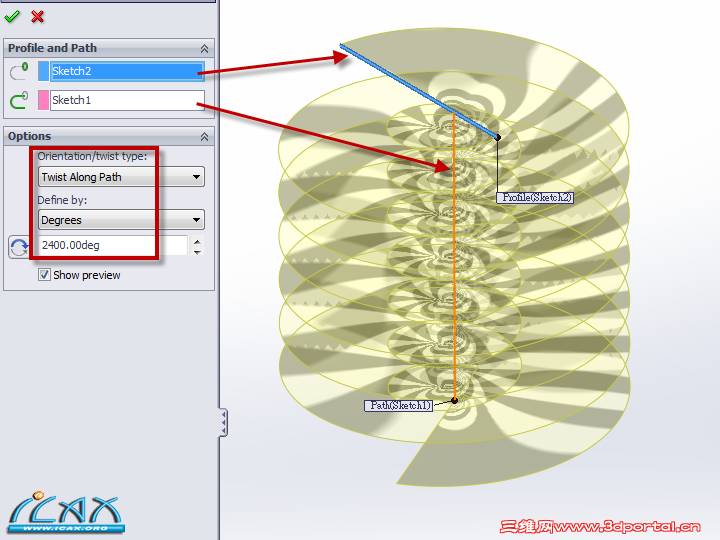

9 K6 E/ [) B" d$ b. k1.曲面掃出：第一步就是重點。請注意附件中，草圖的尺寸設置。
" \; A2 y9 o; L5 s5 Y 1-1.png
3 Z, p+ E* W# ^+ ?) g5 }

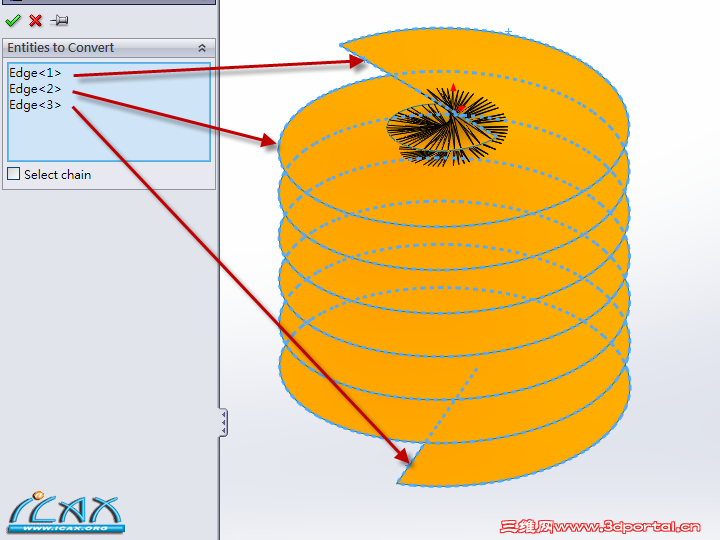

) A& V3 }9 U. X  `) x2.開一3D草圖，引用邊線轉為實體。
5 F5 y8 U! T& P( C. @3 K 1-2.png
0 Y" C6 U: P% V- A  t! w" @1 g) A' [# h( U2 M7 A! i# g0 [6 U

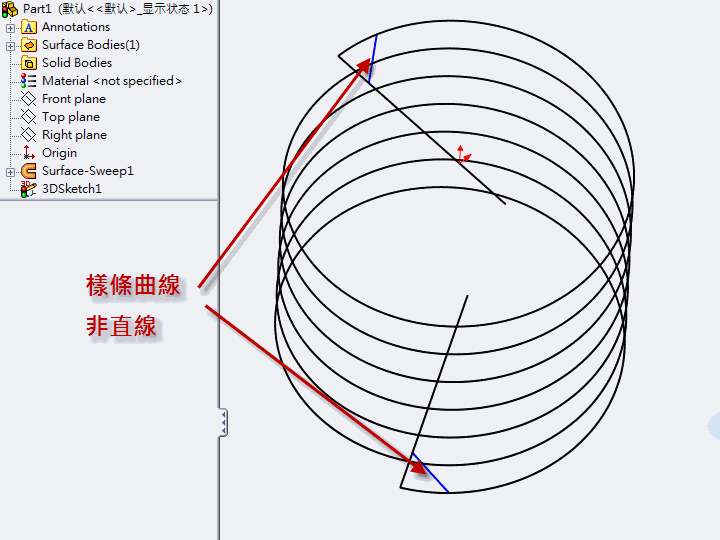

3.對3D草圖加工動畫
) z- Q1 ?, R6 q) L 3d Sketch.gif
/ a4 G4 Y. m, V$ w: \. {

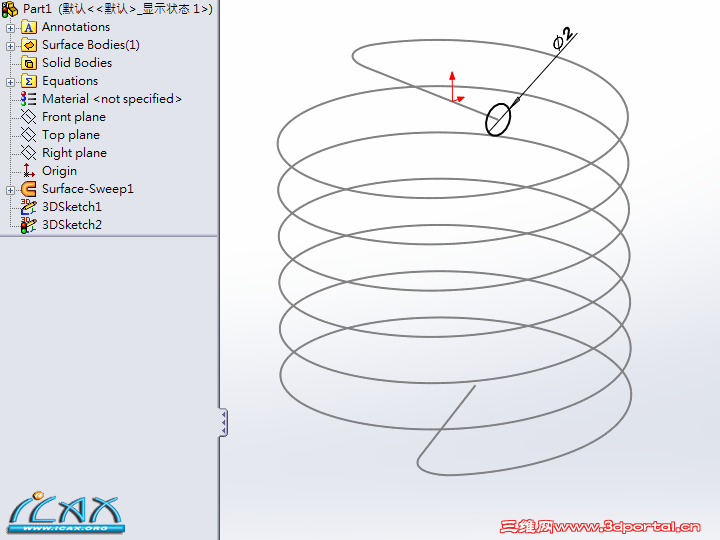

" d: t4 ^: \, ]$ Y0 c  v% G4.繪製輪廓，這應該不需要多說明了吧…1 S& L5 ?& c" i( v0 Y
1-8.png & j7 ~$ A9 v0 }4 G

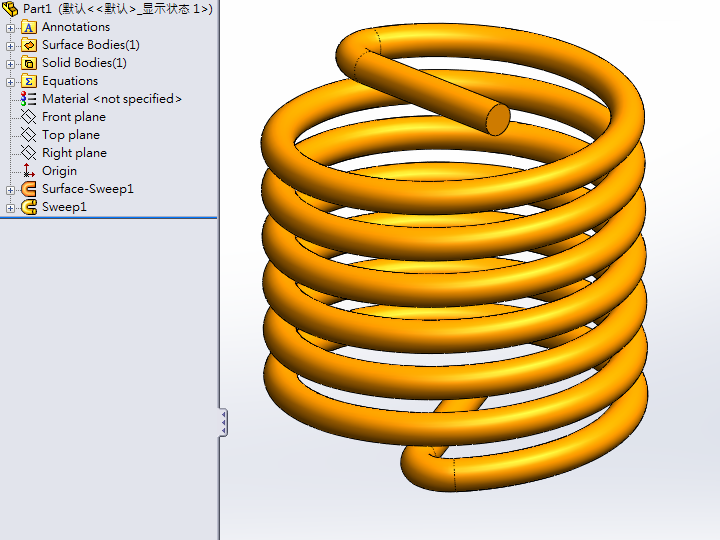

6 @0 W$ q7 y$ r# u% C5.完成！下課~$ ~5 q; H% i. g8 ~) n
2013-5-7 狟敁 10-11-58.png 5 y, Z3 J! w+ w7 t0 p
' E! Y4 H9 S9 h- {# ~9 L* u

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 4 反对 1

举报

22553711
发表于 2013-5-8 13:00:40 | 显示全部楼层 来自： 中国浙江杭州
丹兄出招，小弟学习了。
/ i7 X( @% a% W& a7 L8 l9 w确实用样条曲线要比投影曲线方便很多
回复 支持 1 反对 0

举报

gt.adan
 楼主| 发表于 2013-5-8 13:08:26 | 显示全部楼层 来自： 中国台湾
22553711 发表于 2013-5-8 13:00 static/image/common/back.gif6 j# Y: d5 m: x& t; _' R; v4 \
丹兄出招，小弟学习了。
% W+ z% U7 Q; f: J确实用样条曲线要比投影曲线方便很多
2 n! C# y1 x$ d5 p
謝謝阿木關注~
回复 支持 反对

举报

来北京
发表于 2013-5-8 15:48:08 | 显示全部楼层 来自： 中国北京
gt.adan 发表于 2013-5-8 11:25 static/image/common/back.gif
- M9 Y2 o6 R* S' d; T: ~; d; e' Y1.曲面掃出：第一步就是重點。請注意附件中，草圖的尺寸設置。

. D7 q9 B" i( F- M/ s8 z0 ?8 |又是我~~

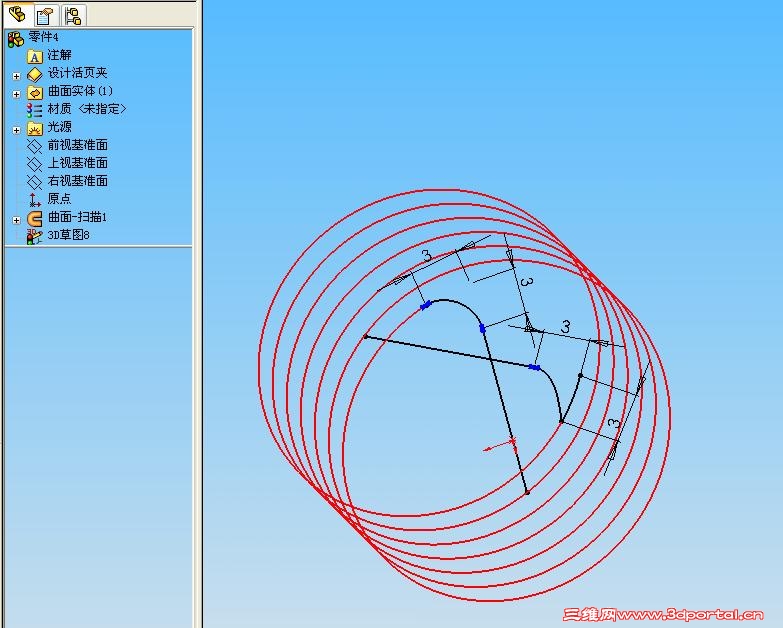

0 A1 G6 `0 y$ J1 Y* M% p6 o( b为什么剪切的时候其他三边都好好地，另外一边就是剪不到，一剪就是整个红线部分都没了。
回复 支持 反对

举报

gt.adan
 楼主| 发表于 2013-5-8 16:16:37 | 显示全部楼层 来自： 中国台湾
来北京 发表于 2013-5-8 15:48 static/image/common/back.gif
+ b  V; n4 F6 G5 Y+ A又是我~~5 n5 V* h3 q) |# \4 L
为什么剪切的时候其他三边都好好地，另外一边就是剪不到，一剪就是整个红线部分都没了。
  J2 l, ]9 s, @1 D/ N, d
換個角度試試~
回复 支持 反对

举报

来北京
发表于 2013-5-8 16:53:10 | 显示全部楼层 来自： 中国北京
gt.adan 发表于 2013-5-8 16:16 static/image/common/back.gif
7 _8 S9 v6 C- S+ N6 e換個角度試試~

7 E' M4 n7 \/ t各种试都不行，是不是我那里弄错了？？

零件4.zip

26.94 KB, 下载次数: 17
回复 支持 反对

举报

gt.adan
 楼主| 发表于 2013-5-8 17:26:35 | 显示全部楼层 来自： 中国台湾
来北京 发表于 2013-5-8 16:53 static/image/common/back.gif
6 ~5 z) s1 ?) B; V, d3 u各种试都不行，是不是我那里弄错了？？
7 y$ A' q9 @! U0 e$ a6 X- f
這就怪了…不過沒見到實際操作過程，也不敢說確切原因是啥…. ~3 u) c! j/ }! j; u) |
附上用您的檔案做的過程…
, Q& R  |5 M/ J6 a4 _- T3 n

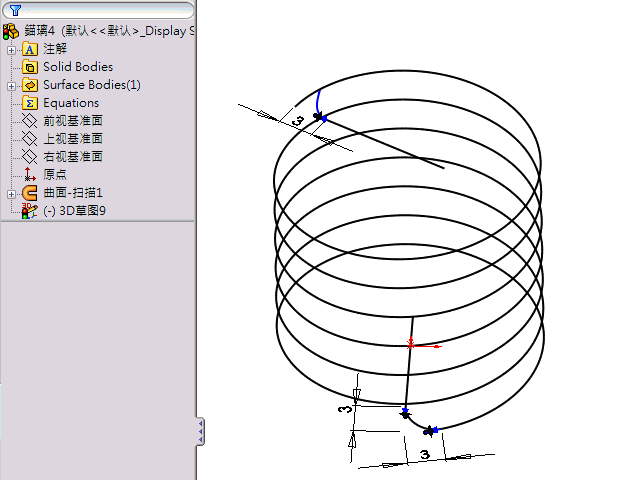

1 ^! _) Z7 _+ a! k. S+ D capture-1.gif

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

来北京
发表于 2013-5-8 20:07:32 | 显示全部楼层 来自： 中国北京

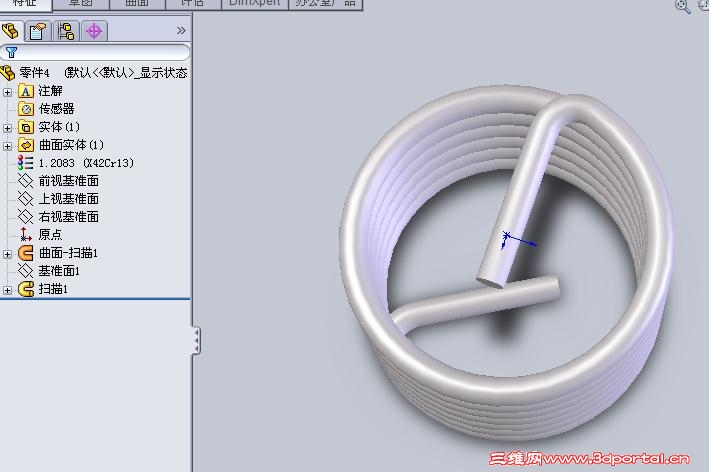

在家一点问题也没有就做出来了，在公司就是不出来，版本太低？8 R+ ]- f2 r8 z6 w
再次感谢adan同学~~& m' g2 U7 }& ]. b: i
回复 支持 反对

举报

gt.adan
 楼主| 发表于 2013-5-8 22:35:06 | 显示全部楼层 来自： 中国台湾
来北京 发表于 2013-5-8 20:07 static/image/common/back.gif2 z8 r9 L% e$ V& I4 N2 M" X
在家一点问题也没有就做出来了，在公司就是不出来，版本太低？
( g7 ~( V+ A2 H0 ^+ s: ~再次感谢adan同学~~
1 l% i8 A3 f' y! D: n2 r
不客氣，很高興有幫上忙~
回复 支持 反对

举报

Francis
发表于 2013-5-8 23:35:17 | 显示全部楼层 来自： 中国香港
向蛋大學習

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

gt.adan
 楼主| 发表于 2013-5-8 23:53:33 | 显示全部楼层 来自： 中国台湾
Francis 发表于 2013-5-8 23:35 static/image/common/back.gif1 N, @! ~* g8 @( b8 D  X
向蛋大學習

7 W% `6 p; P# k6 g2 L% Z阿丹很榮幸，有悶大關注~~
回复 支持 反对

举报

gt.adan
 楼主| 发表于 2013-5-9 08:54:00 | 显示全部楼层 来自： 中国台湾
向悶大學習，跟練一個~7 `0 y% f, G$ n- C; R
( p% |& {$ z- x" A
, m# n& g% f; U7 `# r

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

22553711
发表于 2013-5-9 09:31:39 | 显示全部楼层 来自： 中国浙江杭州
Francis 发表于 2013-5-8 23:35 static/image/common/back.gif
5 Y! ]0 d# t9 x" n5 B向蛋大學習
4 ]. K/ c, [5 b% T9 I0 _+ ?
传说中的闷大前辈，致敬！" G& g+ A# m0 e8 q) r) ~( T
下面那个弯弯一做出来草图就出错，只能搞出这么个半调子。3 w1 N% ^4 F" X" J' J  o3 w- N
& e: @& }0 B4 h% F
7 q! M- @7 T9 N- r: W7 t
回复 支持 反对

举报

有话好好说
发表于 2013-5-9 09:48:17 | 显示全部楼层 来自： 中国浙江杭州
谢谢LZ,受教了！
回复 支持 反对

举报

邱正發
发表于 2013-5-10 11:19:09 | 显示全部楼层 来自： 新加坡
樓主厲害厲害  學習了
回复 支持 反对

举报

gt.adan
 楼主| 发表于 2013-5-10 12:18:18 | 显示全部楼层 来自： 中国台湾
邱正發 发表于 2013-5-10 11:19 static/image/common/back.gif% j4 m$ A6 h. w- M# k
樓主厲害厲害  學習了

: T4 s9 t2 X% a4 h謝謝關注，一起學習~
回复 支持 反对

举报

chenyuefen0
发表于 2013-5-25 13:50:37 | 显示全部楼层 来自： 中国福建漳州
这是个很好的方法，以学到了一招
回复 支持 反对

举报

foxjinlin
发表于 2013-5-31 08:11:24 | 显示全部楼层 来自： 中国浙江绍兴
楼主辛苦
7 B- t( B" U) B1 x- D9 G$ X
: m* L* c6 x; R4 J4 N  u5 Q# P" U  K谢谢分享
回复 支持 反对

举报

Jzhongqiang
发表于 2013-5-31 08:37:58 | 显示全部楼层 来自： 中国上海
牛" Z  ^) B( s" }1 C
谢谢 分享
回复 支持 反对

举报

邵寂痕
头像被屏蔽
发表于 2013-6-3 22:45:47 | 显示全部楼层 来自： 中国北京
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

SG小瓜
发表于 2014-3-15 14:34:17 | 显示全部楼层 来自： 中国广东深圳
以前不知道3D草图里怎么圆角  又跟丹大大学了一招
回复 支持 反对

举报

hlan72
发表于 2014-3-15 15:45:31 | 显示全部楼层 来自： 中国广东深圳
我也學會了,謝謝樓主
回复 支持 反对

举报

tianlifang88
发表于 2014-3-15 15:59:11 | 显示全部楼层 来自： 中国广东广州
确实用样条曲线确实快的多
回复 支持 反对

举报

黎明的小太阳
发表于 2014-3-15 16:26:48 | 显示全部楼层 来自： 中国江苏南通
高手， 以后要多多学习
回复 支持 反对

举报
