请教这个图该怎么画3D图

tcllybb · 发表于 2011-1-1 02:34:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

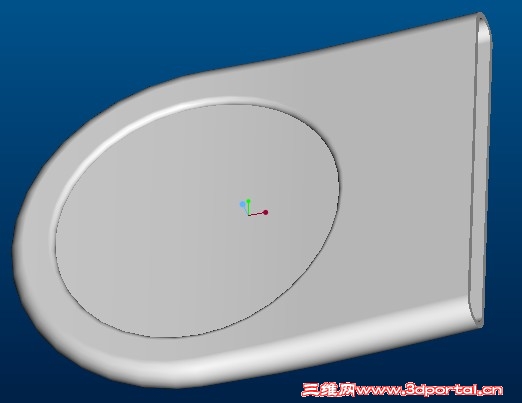

请教这个图该怎么画3D图,正面的的圆凹下去的圆不是在一个平面上，画不出来请高手指点一下，小弟感激不尽。

liuyouzhon · 发表于 2011-1-1 12:47:03

建议楼主可以用菜单“编辑”里面的“偏距”功能。
大概步骤如下：
先拉伸一个面出来，然后用复制或偏距生成另一个面；
然后可以倒圆角；
最后用偏距功能进行局部拔模偏距，偏距是选一个与所要作的圆平行或大致平行的面作为草绘平面然后画一个圆，完成后会提示您输入偏距高度和拔模角度，就完成偏距了；
最后倒圆周边的R；
最后做加厚处理。
希望对您有帮助。

tcllybb · 发表于 2011-1-2 09:39:49

本帖最后由 tcllybb 于 2011-1-2 10:19 编辑

感谢上面的仁兄这个方法行不通，凹下去的圆顶的边与那孤面接不顺。

liuyouzhon · 发表于 2011-1-2 13:51:21

还可以试试用“造型”工具。
偏距面，然后投影圆环曲线到两个面上，生成两个投影曲线，用造型工具将两个投影线连成面，在合并切剪看看。

zhangliangang00 · 发表于 2011-1-2 15:41:01

弄个扫描切掉拉到

zhangliangang00 · 发表于 2011-1-2 15:41:54

本人只会画画拉伸扫描

L55568RONG · 发表于 2011-1-4 10:19:42

复制那个圆所在的面 ———— 展平所复制的面 ———— 画所需要的圆 ———— 然后折叠回原来的样子 ———— 替换。

zdjcffc · 发表于 2011-1-4 10:40:17

有点高深哈，图纸都没看明白，郁闷。

Q初行者Q · 发表于 2011-1-4 15:00:38

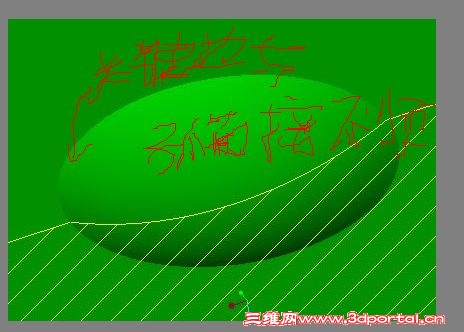

这个选项注意了没?

tcllybb · 发表于 2011-1-5 16:25:33

8# zdjcffc

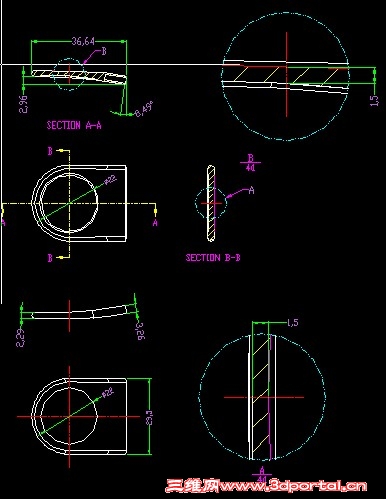

还是不行，上面有附件看看那位高人能不能做出来，告诉小弟先谢谢，，，

hgtxy · 发表于 2011-1-6 12:44:47

感觉还是用边界吧，做了面之后实体化

kevin0985 · 发表于 2011-1-6 15:00:50

不简单呀，这么难做的图，看来坛里藏龙卧虎呀。

argan · 发表于 2011-1-6 15:36:51

kan gaoren zhidian
