各位proe高手，请问这种形状的零件，在proe中如何设计和钣金中如何展开？不胜感激！

方森凯 · 发表于 2010-12-31 16:19:18

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由方森凯于 2010-12-31 16:52 编辑

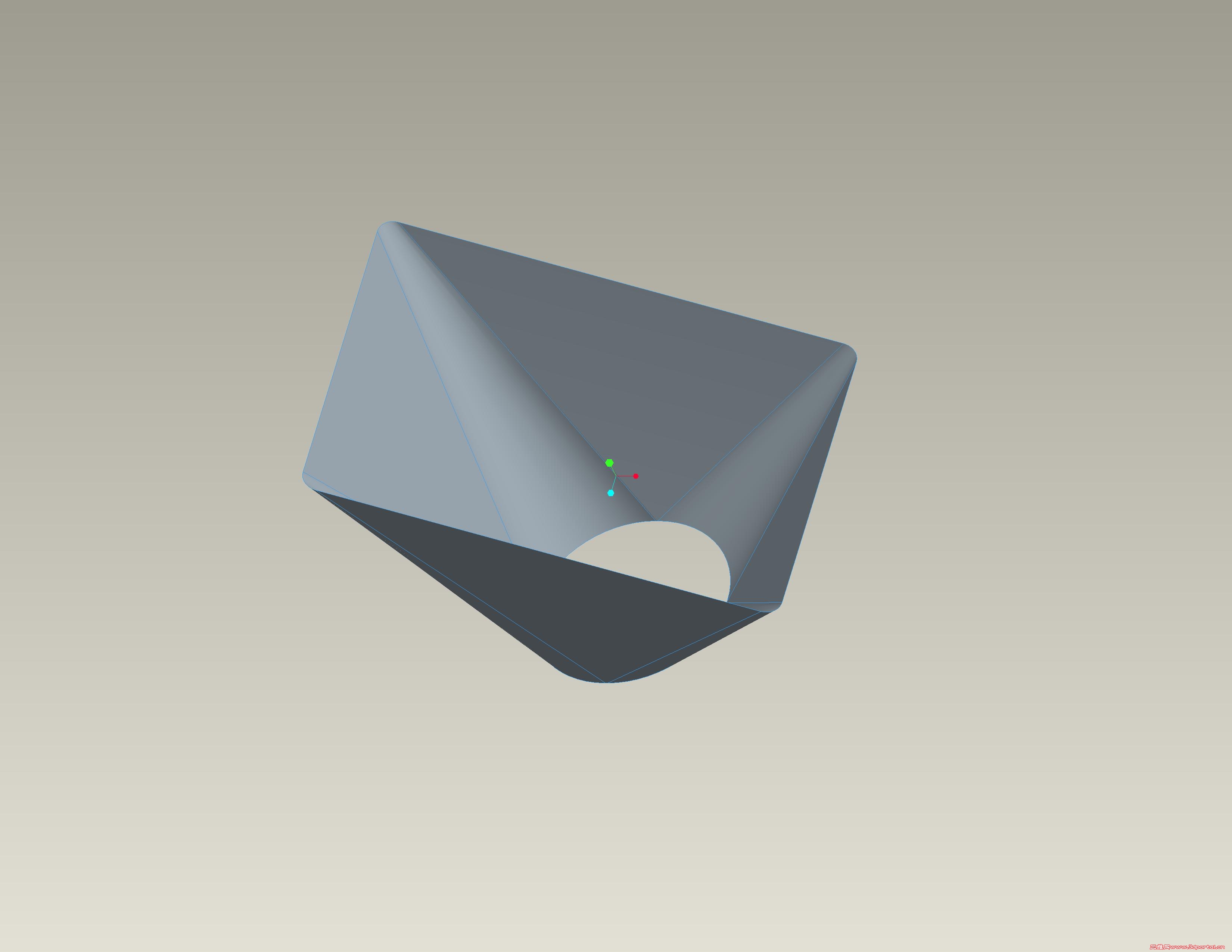

请问各位高手，像此种类型的proe钣金零件要怎么画以及在钣金模块中要如何做才能展开，麻烦大家帮帮手，画好的贴上零件图，谢谢！

czyabc123 · 发表于 2010-12-31 22:16:45

天圆地方的放样，我用SolidWorks做过，钣金放样即可，也可展开，直接出图。

xuzhang654321 · 发表于 2011-1-1 15:13:44

先用曲面做，然后合并曲面，生成钣金
平面的地方注意用填充曲面

Q初行者Q · 发表于 2011-1-1 19:31:19

像这种面怎么展开？在论坛上看了好长时间都没人回答

方森凯 · 发表于 2011-1-3 20:58:30

为什么都没人看仔细了再回复的，图不是简单的天圆地方，上下两平面是不平行的，期待解决！

蓝色金属 · 发表于 2011-1-4 18:48:55

请问楼主是要拉伸制作该零件？很难，建议焊接；焊接工艺处理就简单了。。。

ALLRISE · 发表于 2011-1-4 18:57:55

我是箇INVENTOR新手像這樣的直接轉到工程圖就是了！
PROE 就不知道了.....

YZHZTL · 发表于 2011-1-4 21:42:30

应该分为两块焊接吧

wangkaijodan · 发表于 2011-1-5 10:31:57

不知道你是用什么特征生成的？如果是用“可分离的平整壁”或“凸模(PUNCH)”命令创建的，用PROE的“展开”命令是展不开的！从实际加工考虑经过PUNCH的零件也是无法再展平的，因为零件已经发生了塑性变形！

leegune · 发表于 2011-1-5 10:52:35

简单，在孤峰有教程，就是混合壁了。那个圆就画一个正方形，再倒圆角，令倒圆角无限接近1/2边长，就搞定了。再创建缝，展开，完事儿。
