[求助] 这个图看不懂请大虾支招

[复制链接]
发表于 2010-12-21 10:35:20 | 显示全部楼层 |阅读模式 来自: 中国浙江嘉兴

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 清爽风 于 2010-12-21 10:38 编辑
5 j4 m4 t8 {4 e, [5 z( ]+ e& a3 B

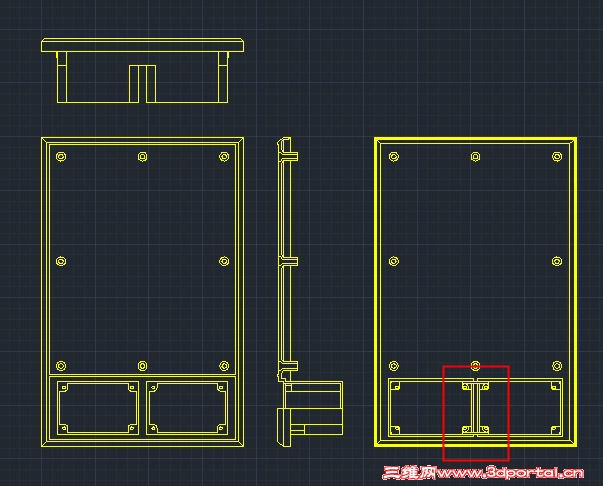

' i: h/ u1 d, l$ O snap641.jpg
1 z6 c, d& v) `  X+ Y9 A- o* V* r4 X# H; Y- K7 Z

aaaa.rar

177.75 KB, 下载次数: 52

发表于 2010-12-29 20:15:30 | 显示全部楼层 来自: 中国辽宁沈阳
你标识的地方应该在方框的下面。相切边可设为不显示状态。
发表于 2010-12-29 23:18:00 | 显示全部楼层 来自: 中国天津
看不明白是正常的 这张工程图显然很不符合规范 是二把刀画的
发表于 2010-12-30 10:10:07 | 显示全部楼层 来自: 中国广东珠海
的确是不规范,图画的!!!!!看不懂!!!
# x0 x* V7 |# [7 g7 J8 N/ O9 }" {改画的线没有,不该画的线有多的事了~~~~

评分

参与人数 1三维币 +2 收起 理由
kevin_pcac + 2 技术讨论

查看全部评分

发表于 2010-12-30 22:38:11 | 显示全部楼层 来自: 中国广东中山
感谢分享!!

评分

参与人数 1三维币 -1 收起 理由
kevin_pcac -1 本帖为求助帖何来分享,新手请先阅读版规,勿轻易灌水!

查看全部评分

发表于 2010-12-31 11:15:14 | 显示全部楼层 来自: 中国北京
我也没看明白,应该是图中的线画的不准确
发表于 2010-12-31 14:27:50 | 显示全部楼层 来自: 中国四川成都
没看明白。最右边那个图,没表述清楚
发表于 2010-12-31 22:36:27 | 显示全部楼层 来自: 中国广东深圳
没看明白。最右边那个图,没表述清楚
发表于 2010-12-31 23:21:46 | 显示全部楼层 来自: 中国河北石家庄
太不规范了,怎么看
发表于 2010-12-31 23:52:36 | 显示全部楼层 来自: 中国广东茂名
本帖最后由 hqzhuang 于 2011-1-1 01:18 编辑 " `/ h8 n) a/ }" w) o# x( z
5 {1 @9 V: ^7 e5 T$ D* C
其实我看出来了!!!等会上图!!!!!你上的三维图画错了。。还有,,2D图不是第一视图》》》》》》不过图纸还是少了尺寸!!!!!!2D图不完善
发表于 2011-1-2 01:02:10 | 显示全部楼层 来自: 中国广东茂名
这图真的不咋的!!!!!!
发表于 2011-1-2 10:07:15 | 显示全部楼层 来自: 中国辽宁沈阳
楼主说的太不清了
发表于 2011-1-6 22:42:32 | 显示全部楼层 来自: 中国辽宁沈阳
结构在背面,你好好看看
发表于 2011-1-8 09:14:54 | 显示全部楼层 来自: 中国河南驻马店
是这样吧:
发表于 2011-1-8 09:17:33 | 显示全部楼层 来自: 中国河南驻马店
看看这个:

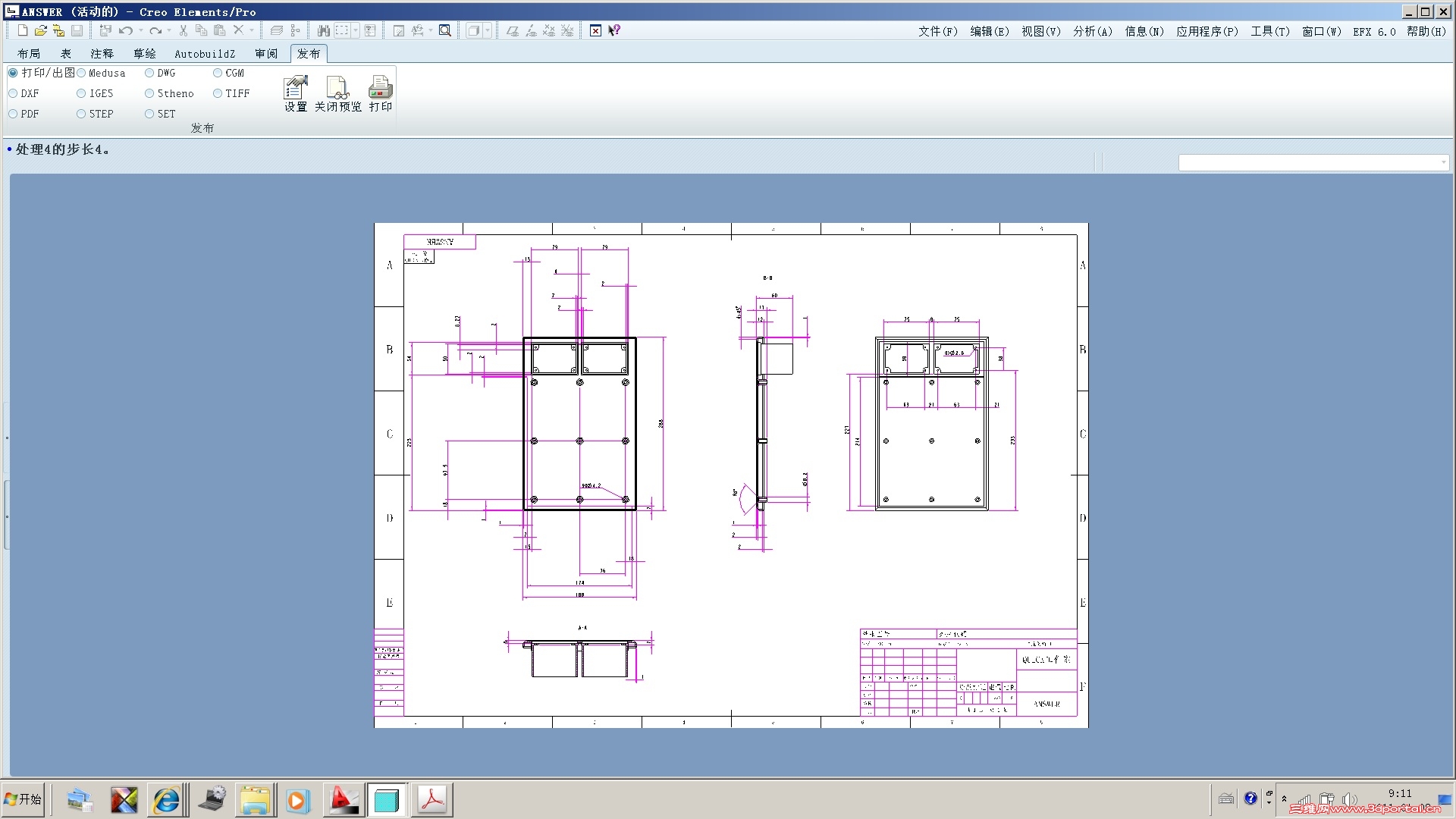

answer.pdf

390.81 KB, 下载次数: 11

发表于 2011-1-8 09:18:39 | 显示全部楼层 来自: 中国河南驻马店
如若需要,可以上传模型。
发表于 2011-1-8 09:45:51 | 显示全部楼层 来自: 中国浙江温州
楼主啊,回去好好把平面图学好再来学三维吧,这是一个太简单的三维图罢了
发表于 2011-1-10 10:55:38 | 显示全部楼层 来自: 中国浙江杭州
什么啊,这么简单的零件画成这样
发表于 2011-1-10 11:31:58 | 显示全部楼层 来自: 中国山东青岛
基本知识不扎实 工程图学 没学好
