[求助] 请高手帮忙，Mcam齿轮画法

[复制链接]
ridddx
发表于 2010-12-16 10:34:17 | 显示全部楼层 |阅读模式 来自： 中国湖北十堰

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
已知参数
/ r6 _( ^; V  n6 q; |6 c, H# J) G% w齿顶圆421 e$ I1 ^3 ^/ [6 v% ^$ ^4 x+ g
模数1
4 `2 L, [$ T% m; H' r1 I压力角20°! ~# _, `" e$ A8 {' N) c
% x- u* n) E+ Y6 T
计算后得出参数
5 J3 L$ a: s8 v齿根圆37.5（齿顶圆-4.5模数）
7 L* Z! Y( h- G; k( k分度圆40（齿数*模数）6 W. h# d7 z( K: x% t2 p

$ f" f5 l  _2 E* B5 U5 w我想用线切割切个齿轮，但是Mcam怎么都画不出，请高手帮忙！
回复

举报

mubaibyby
发表于 2010-12-16 11:34:32 | 显示全部楼层 来自： 中国江苏扬州

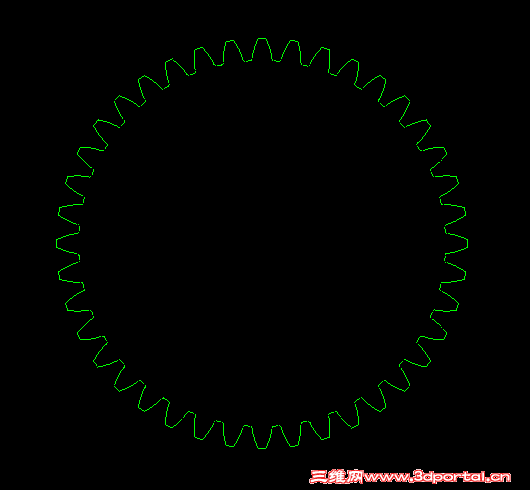

画了一个，看看是不是你要的

T.rar

54.95 KB, 下载次数: 21

评分

参与人数 1三维币 +5 收起 理由
pengxiangxu + 5 应助

查看全部评分

回复 支持 反对

举报

ridddx
 楼主| 发表于 2010-12-16 11:41:04 | 显示全部楼层 来自： 中国湖北十堰
谢谢，就是要的这个。用GEAR。
( d# s/ `. |' p" R" }' y+ n5 G+ D5 s+ {% z$ }6 e
和这个配合的齿条该怎么画？所有的齿都是在一条直线上。
回复 支持 反对

举报

mubaibyby
发表于 2010-12-16 13:36:58 | 显示全部楼层 来自： 中国江苏扬州

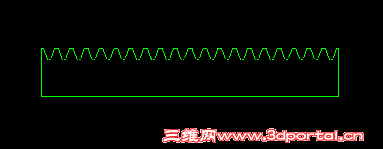

好人做到底了。看看是不是这样

Q.rar

4.21 KB, 下载次数: 10
回复 支持 反对
