sw中如何生成齿轮/链轮的标准工程图

cheng123654 · 发表于 2010-12-12 11:22:41

您需要登录才可以下载或查看，没有帐号？注册

x

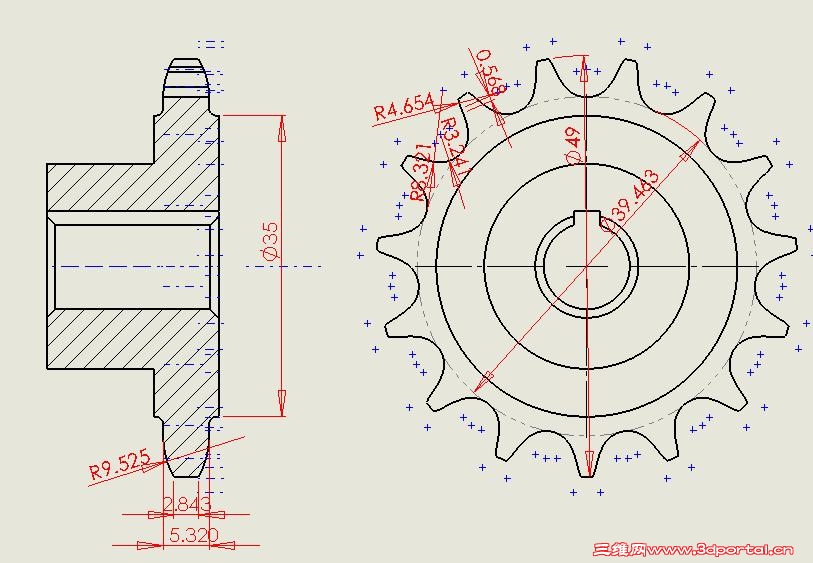

想请教一下各位，SW中如何生成标准的齿轮/链轮的工程图,齿廓不能剖面线，还有分度圆如何标注？如何生成技术特性表，象齿数，模数等？

aaronczl · 发表于 2011-11-13 16:26:54

顶一下，我也想知道

wenchm · 发表于 2011-11-13 19:11:48

1、先建模型，默认配置，带齿的。
2、再建一个配置，不带齿的。
3、生成工程图，当然用不带齿的配置
4、在工程图上画分度圆、并标注。

wenchm · 发表于 2011-11-13 19:13:34

1、先建模型，默认配置，带齿的。
2、再建一个配置，不带齿的。
3、生成工程图，当然用不带齿的配置
4、在工程图上画分度圆、并标注。

wenchm · 发表于 2011-11-13 19:15:36

技术特性表可以用EXCEL,或建一个模板文件，关联到文件属性里。模板是重复使用的，不同的文件属性，显示不同的表格数据
