SOLIDWORKS画螺纹

mft0226 · 发表于 2010-12-2 15:31:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

大家讨论一下，SolidWorks画螺纹时应注意些什么事项啊？

zhujin5610 · 发表于 2010-12-4 16:58:15

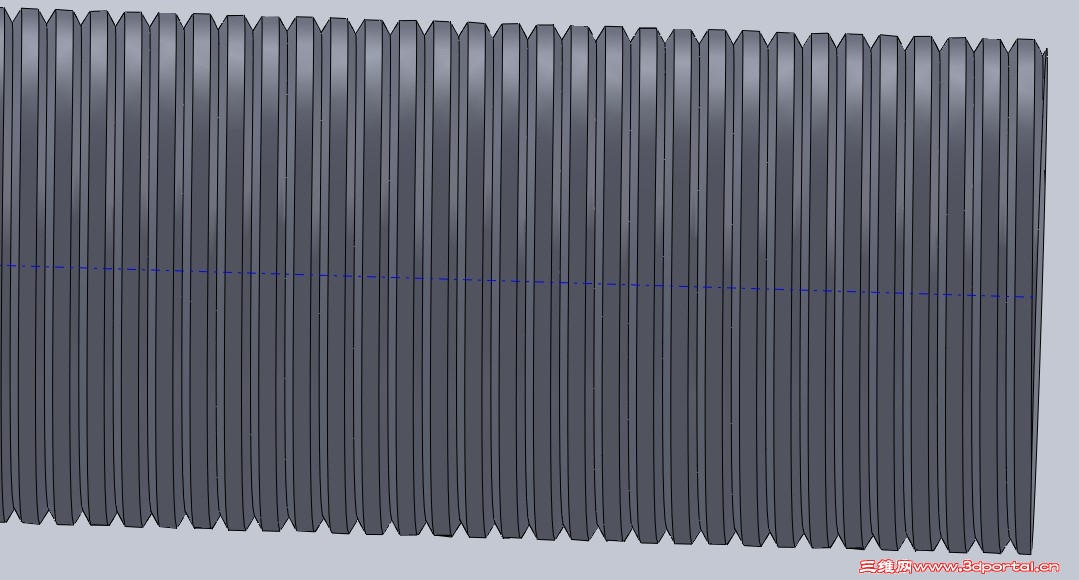

1、【拉伸】一圆柱体
2、选中一圆柱体端面用【转换引用实体】（在【工具】\【草图工具】\【转换引用实体】）
3、画螺旋线在【插入】\【曲线】\【螺旋线\涡状线】选择步骤2的圆
4、在垂直涡装线的面上画截面。加入步骤2的圆在右视图，则在上视图或者前视图上画截面；
5、选择【扫描切除】选择步骤4的截面步骤3的螺旋线
6、完成

zpztysw · 发表于 2011-1-8 11:52:22

如何解决在工程图中实现国标螺纹表示呢？

LYNUFO · 发表于 2011-1-8 12:36:16

我感觉划螺纹注意收尾

想飞的馒头 · 发表于 2011-1-8 14:17:16

用螺旋曲线就可以了然后扫描

david3721 · 发表于 2011-1-9 15:38:25

first, you have to draw a curve what you want.
then scan it. you will get the spiral thing you want.
note that you need to draw the curve first.

reichie · 发表于 2011-1-10 15:07:44

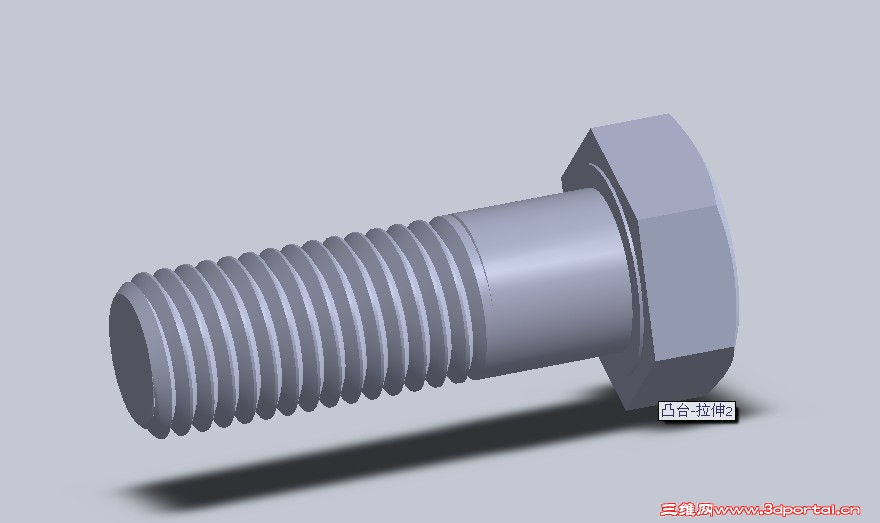

刚划了一个，大家瞅瞅。。。。

liuyong453 · 发表于 2011-1-10 17:48:34

收尾可以用放样切除。不过我觉得画螺纹没多大实际意思，出图时你图纸不国标，人家不认这种表达法，用插入螺纹装饰线就可以了。省心、省力、出图也一目了然。

辛成龙 · 发表于 2011-1-10 18:06:09

3# zpztysw
如果单是出图的话，可以不画出螺纹，用螺纹装饰线，出土时候就是国家标准的螺纹！

hwawolf · 发表于 2011-1-11 13:12:51

提示: 作者被禁止或删除内容自动屏蔽

gxj528 · 发表于 2011-5-24 13:36:48

画螺纹好象挺简单的吧，怎么有这么多人问呢，螺纹收尾也就是在螺纹尾部再加一个向外旋的螺旋扫描切除即可

gxj528 · 发表于 2011-5-24 13:37:29

加一句，螺纹的截面与螺距当然与前面那段螺纹是一样的

ZHYJ96 · 发表于 2011-5-24 14:11:58

用装饰螺纹线最快，无论过去手工画图还是AUTOCAD。

wazuta · 发表于 2011-8-22 09:29:59

螺纹线扫描切除

huodeidei · 发表于 2011-8-22 16:24:15

画出螺纹，模型就复杂了，大小变大了很多。其实工程图处理下，表示出来就可以了

zhujingjixie · 发表于 2011-8-26 16:24:24

插入螺纹装饰线就可以了
