大家如何标注这个直径的？

mkey · 发表于 2010-11-24 10:01:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 dongjiekey 于 2010-11-24 21:50 编辑

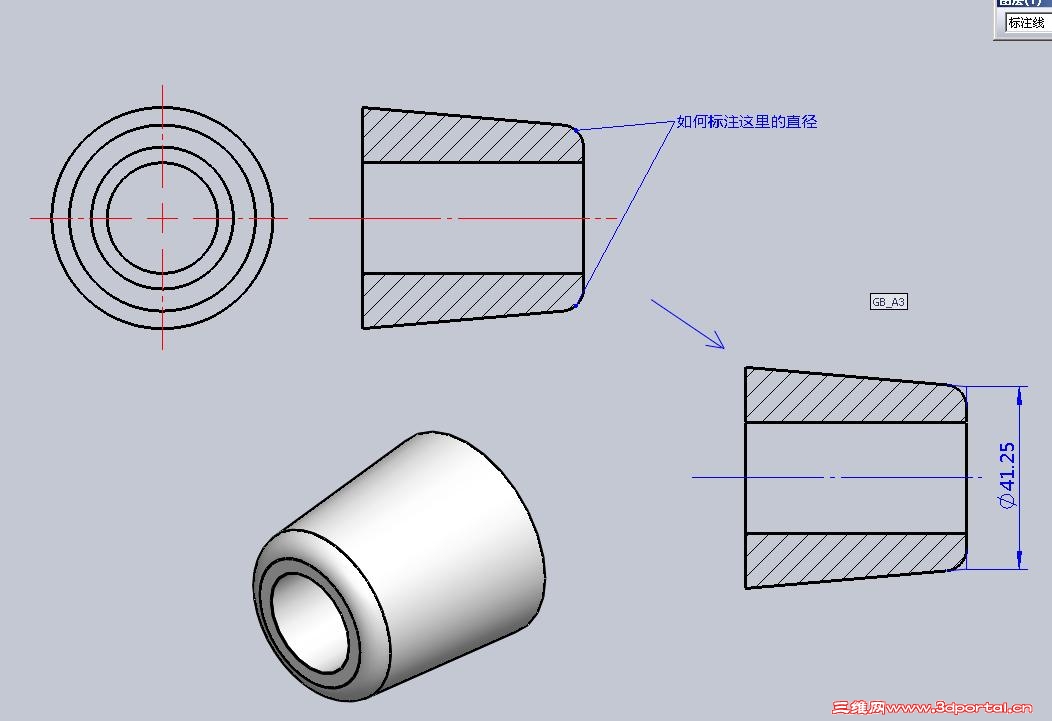

大家如何标注这个直径的？小端倒圆角之后想标注出原来的直径，大家是不是在标注时要作出辅助线才可以标注出直径41.25的尺寸来？还是有其它的好方法标注出这个小端的直径来？请教

ZHYJ96 · 发表于 2010-11-24 11:47:54

用模型项目就可以啊

ryyhui · 发表于 2010-11-24 11:52:04

这倒是个问题，试了一下，没找到方法，
就想楼主说的，可以通过做辅助线，不过方法不是很地道
关注此贴。

任生 · 发表于 2010-11-24 12:02:58

在工程图里选中竖直的边和斜边，之后按“点”工具就可以找到两条线的交点，标注那两个点，加上直径符号
2.或者直接调用画零件时的草图里的尺寸也可以。

liusheng0001 · 发表于 2010-11-24 12:09:10

任生的回答正见，长见识了。谢谢啊

liusheng0001 · 发表于 2010-11-24 12:13:37

4# 任生 打车问个问题，怎么样加好友？正在做任务。挣钱。
请赐教！

yiyuezifu · 发表于 2010-11-24 12:28:45

直接输入自动标注，系统会产生这一尺寸的哟

mkey · 发表于 2010-11-24 12:43:13

本帖最后由 dongjiekey 于 2010-11-24 12:54 编辑

在工程图里选中竖直的边和斜边，之后按“点”工具就可以找到两条线的交点，标注那两个点，加上直径符号
8 _! A7 k3 F F+ K* Y/ n- `2.或者直接调用画零件时的草图里的尺寸也可以。& `& \& c8 L3 p. ]% i/ K. R
任生发表于 2010-11-24 12:02 http://www.3dportal.cn/discuz/images/common/back.gif

点工具这个还是个辅助标注，这个可以不用画直线再添加约束，但这方法标注出来有"十字"记号且不能直接像其尺寸直接标注出来,还是要走辅助的过程;
有人说要自动标注；一个工程图其他的标注都标注的差不多了，还要来个自动标注，会出现什么样的结果

hsc520 · 发表于 2010-11-24 13:01:55

学习了...........

9luoyuqing · 发表于 2010-11-24 13:16:56

使用模型项目进行自动出尺寸，在把不需要的尺寸删除掉就好了。
就象有时候标注直径时因为直径上有开口，标注时候就直接显示半径了，用自动标注就好了

9luoyuqing · 发表于 2010-11-24 13:19:01

我想问下，标注时怎么把分和秒标注出来，我现在只能转成度来进行标注，请教下各位了！

suqiwen789 · 发表于 2010-11-24 20:52:46

学习了~~~

wujianjun7855 · 发表于 2010-11-24 21:28:23

11# 9luoyuqing

用输入法里的符号就行了

mgf123 · 发表于 2010-11-24 21:35:58

一般这样的图我不标注上边，而是标注底边直径和底边内径，倾斜角度和高度，然后标注圆角，这样感觉挺好的，要么就用任生的方法。

zhaogangvip · 发表于 2010-11-24 22:24:28

在选项里面设。 11# 9luoyuqing

tieren02 · 发表于 2010-11-25 12:52:38

用模型项目。至于会在标注好的工程里有太多重复尺寸要删除，可以用下面的办法解决：
这个尺寸在建模时的草图里标注出来，然后选中这个尺寸右键把“为工程图标注”的勾点掉。在工程图里用模型项目标注时，注意“尺寸”那栏里的图标，记得选“没为工程图标注”的，别用“为工程图标注”。这样就只有这一个尺寸出现而不会有很多重复的需要删除的尺寸了。

chewanli · 发表于 2010-11-25 15:39:40

7# yiyuezifu
怎么样自动标注啊？

sundavid · 发表于 2010-11-25 15:56:21

常规的标注就是任生说的这种方法，其实sw里俩边带一点就是为这个服务的。
如果喜欢自动标注，可以在草图里出这个尺寸，回转建模，这样在自动尺寸里就不会缺失这个尺寸了。
