螺旋曲面钣金的画法

SXFZGQYX · 发表于 2010-11-18 13:24:37

您需要登录才可以下载或查看，没有帐号？注册

x

请教各位：螺旋曲面钣金的画法怎么操作？

sundavid · 发表于 2010-11-18 13:27:26

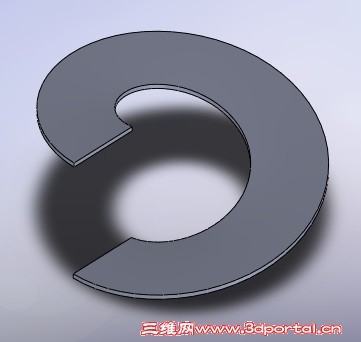

这不是出来了？你要什么样的？
sw基本画法是建立两条螺距一样的内外曲线，然后在钣金里放样；
还可以在插件sheetworks里做，都可以展开！

SXFZGQYX · 发表于 2010-11-18 13:53:31

我画好内外两条曲线，但是在钣金里这么样无法选取，不知怎么操作；我现在画的是放样生成的，没法展开！ 2# sundavid

goodse · 发表于 2010-11-18 14:57:28

我也一样，螺旋线好了，但不能放样。

能不能弄个gif格式的图片演示一下？

feejoy · 发表于 2010-11-18 16:12:03

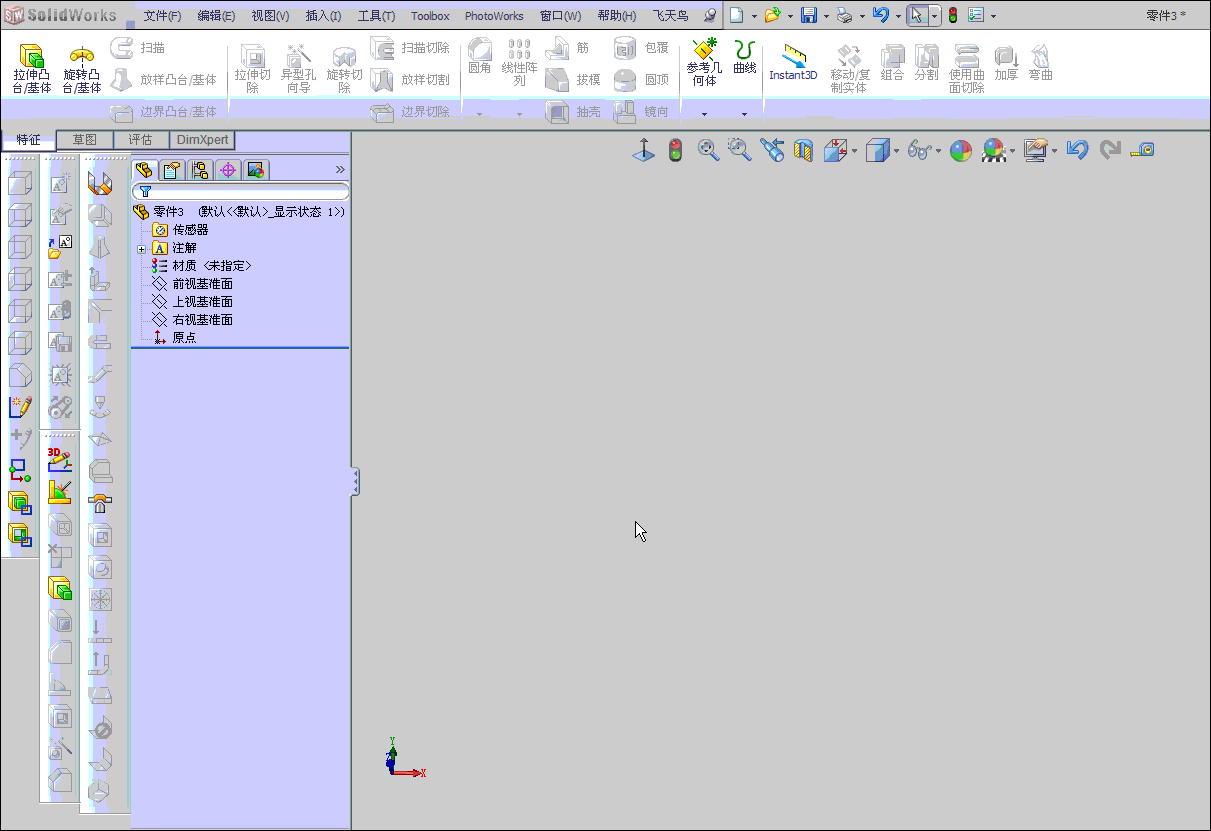

呵呵，我来一个：

livefy · 发表于 2010-11-18 16:14:49

本帖最后由 livefy 于 2010-11-18 16:16 编辑

厉害啊，不错，受教了，用3D草图来放样

sundavid · 发表于 2010-11-18 16:31:39

本帖最后由 sundavid 于 2010-11-18 16:55 编辑

[localimg=180,142]1[/localimg]你得把螺旋线在三维草图里实体转换一下，sw的螺旋线、组合线只能做引导线，不能做轮廓线！
