[已答复] 形位公差的问题

[复制链接]
发表于 2010-11-12 14:12:48 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

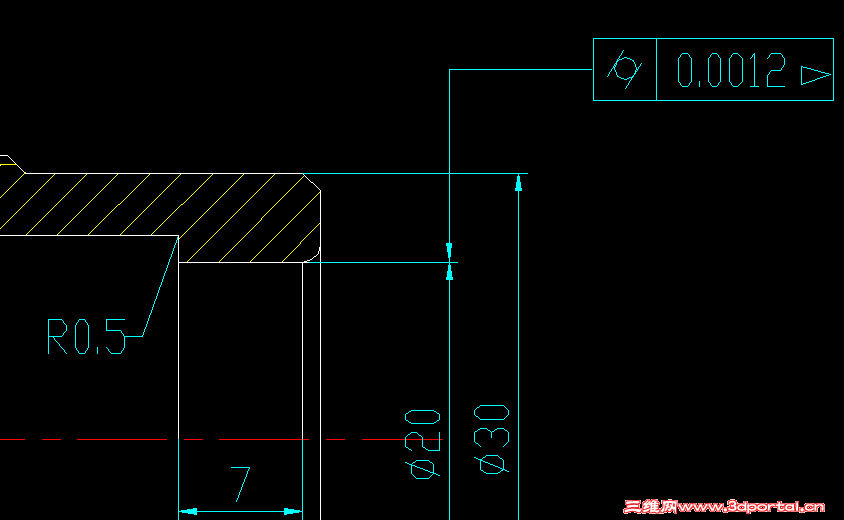

这个标注里面的三角形是什么意思?请大家指教一下。
 楼主| 发表于 2010-11-12 14:23:07 | 显示全部楼层 来自: 中国北京
是不是日本的标准,看起来像是锥度。
发表于 2010-11-12 14:55:33 | 显示全部楼层 来自: 中国河南郑州
哪的图纸,怎么觉得圆柱度标的不对吧,后边那个没见过
头像被屏蔽
发表于 2010-11-12 15:02:03 | 显示全部楼层 来自: 中国辽宁丹东
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2010-11-12 16:56:06 | 显示全部楼层 来自: 中国辽宁沈阳
标注里面的三角形是:被测要素圆柱度的锥度误差的方向,必须符合给定的方向。8 n$ n9 u8 p  j- F) L1 P9 m
CENBAOYI 发表于 2010-11-12 15:02http://www.3dportal.cn/discuz/images/common/back.gif

: O. z3 t# {" t3 k- L受教了!
发表于 2010-11-12 17:21:05 | 显示全部楼层 来自: 中国江苏苏州
标注里面的三角形是:被测要素圆柱度的锥度误差的方向,必须符合给定的方向。
$ G2 l) z* I4 ?1 g( rCENBAOYI 发表于 2010-11-12 15:02 http://www.3dportal.cn/discuz/images/common/back.gif
, z1 e/ }$ |; Q% n8 U

, |4 o/ q. x% A8 T6 q2 B有点懂了~
发表于 2010-11-13 19:27:49 | 显示全部楼层 来自: 中国辽宁大连
我也认同四楼的说法。
发表于 2010-11-14 02:42:58 | 显示全部楼层 来自: 中国江苏常州
4楼说法正确。但图纸问题不少,如圆柱度引线箭头不应对准直径尺寸标注箭头,这样就变成指向中心线了。

评分

参与人数 1三维币 +2 收起 理由
天际孤帆 + 2 鼓励交流

查看全部评分

发表于 2010-11-14 08:43:51 | 显示全部楼层 来自: 中国浙江金华
圆柱度0.0012 ?
发表于 2010-11-15 16:36:58 | 显示全部楼层 来自: 中国广东中山
尺寸公差没要求、形位公差是个天数、、、、、
发表于 2010-11-15 16:38:51 | 显示全部楼层 来自: 中国上海
圆柱度0.0012 ?  ) `5 ]5 n8 w$ L" G3 c
xiaoqh119 发表于 2010-11-14 08:43 http://www.3dportal.cn/discuz/images/common/back.gif

5 g- q! F7 s, t5 v; \7 G! j' \" H
这个不是mm单位吧?
发表于 2010-11-16 10:24:45 | 显示全部楼层 来自: 中国浙江宁波
虽然是有点懂了,哈is迷迷糊糊的
发表于 2010-11-16 15:29:15 | 显示全部楼层 来自: 中国福建泉州
很少有这种标准和标注的,估计没有工厂能做到吧
发表于 2010-11-17 10:44:31 | 显示全部楼层 来自: 中国四川成都
的确是个天数,尺寸与形位公差很矛盾
发表于 2010-11-17 14:37:22 | 显示全部楼层 来自: 中国上海
本帖最后由 walter3054 于 2010-11-17 14:38 编辑
* [% |- D( Z1 w3 S
/ w$ i: I- R6 \4 k- I表示圆柱度范围为0.0012,且只允许从左至右变小.
发表于 2010-11-17 19:38:35 | 显示全部楼层 来自: 中国山东
明白了 学习了!
发表于 2010-11-19 13:09:57 | 显示全部楼层 来自: 中国山东济南
以前都不太懂,现在明白点了
发表于 2010-11-19 13:51:22 | 显示全部楼层 来自: 中国江苏扬州
1# wojia098 * B6 H0 t* `- J0 Q" M; s

+ N  T$ |. z. j  ?: _! g
, }0 X) ]7 [0 F" C6 P# C, D5 Q* Q3 U图纸是不是有问题,圆柱度标在了中心线上
发表于 2010-11-19 14:55:22 | 显示全部楼层 来自: 中国江苏无锡
0.0012估计是英制公差吧,要转换成米制的。
发表于 2010-11-19 15:10:43 | 显示全部楼层 来自: 中国广东深圳
图纸应该没有问题,圆柱面和圆锥面的圆柱度可标注在圆柱面或圆锥面的提取中心线上。
发表于 2010-11-20 09:08:05 | 显示全部楼层 来自: 中国江苏无锡
了解一下,大家差不多。
发表于 2010-11-26 15:16:38 | 显示全部楼层 来自: 中国吉林长春
恩,学习了下,头一次看到
发表于 2010-11-27 20:52:44 | 显示全部楼层 来自: 中国广东佛山
4楼正解,受教了
发表于 2010-11-29 15:47:22 | 显示全部楼层 来自: 中国湖北宜昌
手册上有啊
发表于 2010-11-30 17:26:09 | 显示全部楼层 来自: 中国北京
4楼和八楼的说的对,是那样的
